11

Перед тем как приступать к выполнению монтажа, проверьте пра-

вильность используемой диафрагмы и то, что воздуховод и дымо-

ход не превышают максимально допустимой длины, используя для

этого простой расчет:
•

окончательно определите схему прокладки раздельных воз-

духоводов, включая аксессуары и выходные оголовки;
•

 определите потери в мэкв (эквивалентных метрах) на каждом

компоненте в зависимости от его расположения;

•

проверьте,  чтобы  общая  величина  сопротивления  была

меньше или равной максимально допустимой величине, указанной

в таблице 2.

Таблица 2. Диафрагмы для раздельных дымоходов.

Раздельные трубы

Максимально  допусти-

мая длина

16 мэкв

Используемая  диафраг-

ма

0 - 8 мэкв

Ø 48

8 - 16 мэкв

без диафрагмы

4.4  Подсоединения к коллективным дымоходам

С

82

42

С

42

С

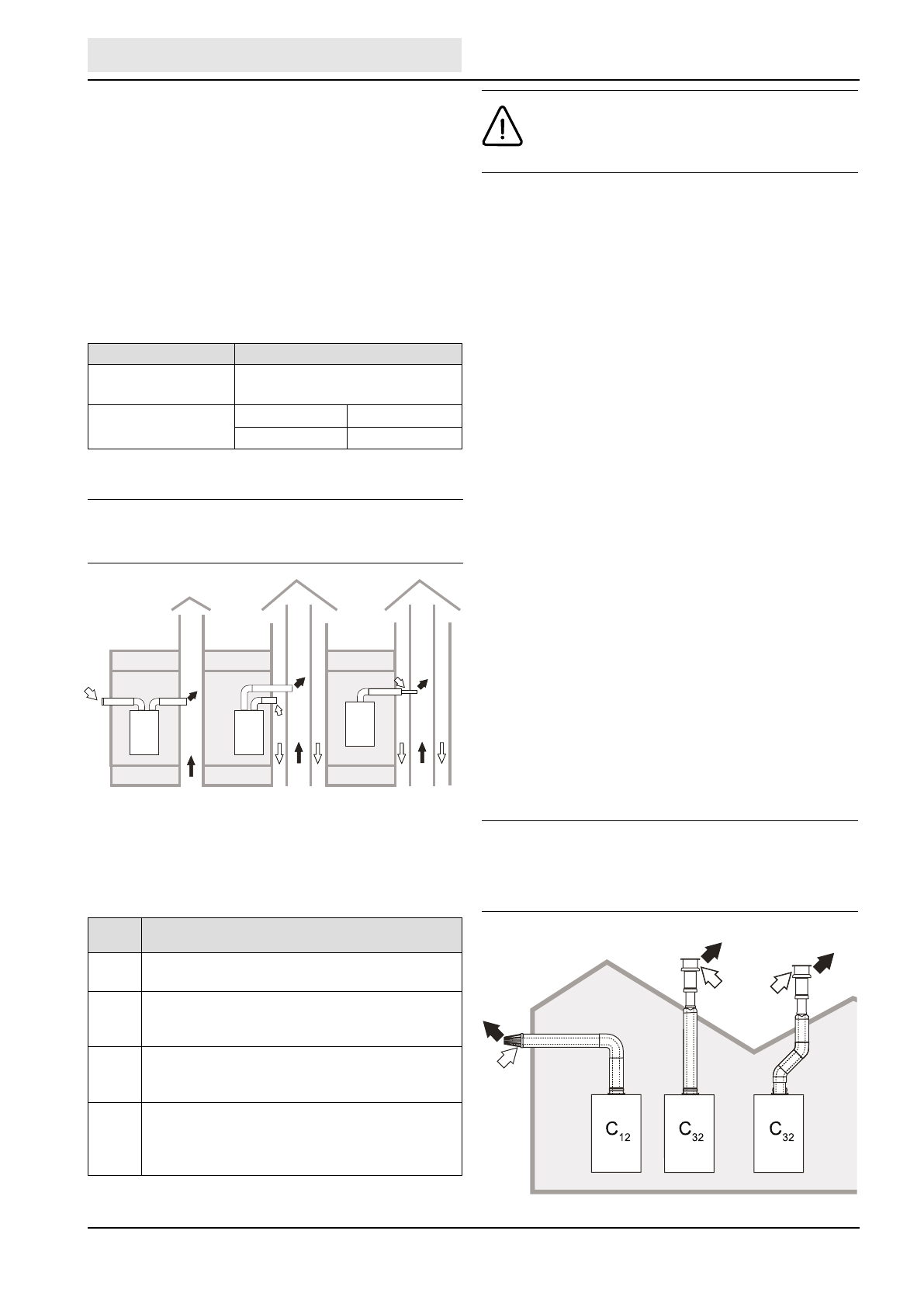

Рис. 15. Примеры систем дымоудаления собранных с помощью раз-

дельных  труб.  Белой  стрелкой  обозначен  приток  воздуха,  чёрной

стрелкой поток продуктов сгорания.
Таблица 3. Варианты исполнения.

Тип

Наименование

C2X

Забор  приточного  воздуха  и  удаление  дымовых  газов

через общий дымоход.

C4X

Забор  приточного  воздуха  и  удаление  дымовых  газов

через отдельные общие дымоходы, но подвергающиеся

одинаковым ветровым воздействиям.

C8X

Удаление  дымовых  газов  через  отдельный  или  общий

дымоход,  забор  приточного  воздуха  через  отверстие  в

стене.

B3X

Забор приточного воздуха из помещения установки ап-

парата через коаксиальный трубопровод (включающий

дымоотводящую  трубу)  и  удаление  дымовых  газов  че-

рез общий дымоход с естественной тягой.

В  помещении  установки  котла  должна  быть

предусмотрена  эффективная  система  вентиля-

ции.

Если требуется подключить котел  WERT RUS  к коллективному ды-

моходу  или  к  отдельному  дымоходу  с  естественной  тягой,  такие

дымоходы  должны  быть  спроектированы  квалифицированными

специалистами  с  соблюдением  требований  действующего  законо-

дательства и должны быть предназначены для работы с котлами с

закрытой камерой сгорания и вентилятором.

В  частности,  такие  дымоходы  должны  иметь  следующие  характе-

ристики:
•

иметь размеры, рассчитанные в соответствии с действующи-

ми нормами;
•

обеспечивать  герметичность  и  отсутствие  утечек  продуктов

сгорания,  быть  устойчивыми  к  воздействию  продуктов  сгорания  и

температуры, быть непроницаемыми для конденсата;
•

иметь круглое или квадратное сечение, быть проложенными

вертикально и без заужений;
•

иметь  дымоходы,  обеспечивающие  удаление  горячих  про-

дуктов сгорания на необходимое расстояние от огнеопасных мате-

риалов или их изоляцию от них;
•

быть подсоединенными не более, чем к одному котлу на каж-

дом этаже;
•

быть  подсоединенными  к  котлам  только  одного  типа  (все  они

должны быть либо с принудительной тягой, либо с естественной тягой);
•

не иметь механических средств всасывания в основных воз-

духоводах;
•

иметь разрежение давления по всей длине в условиях стаци-

онарной работы;
•

иметь в своем основании камеру для сбора твердых остатков

или  конденсата,  снабженную  герметично  закрывающимся  метал-

лическим смотровым люком.

4.5  Подсоединение с помощью


коаксиальных труб

Воздуховоды для притока воздуха/удаления продуктов сгорания
