(2016/09)

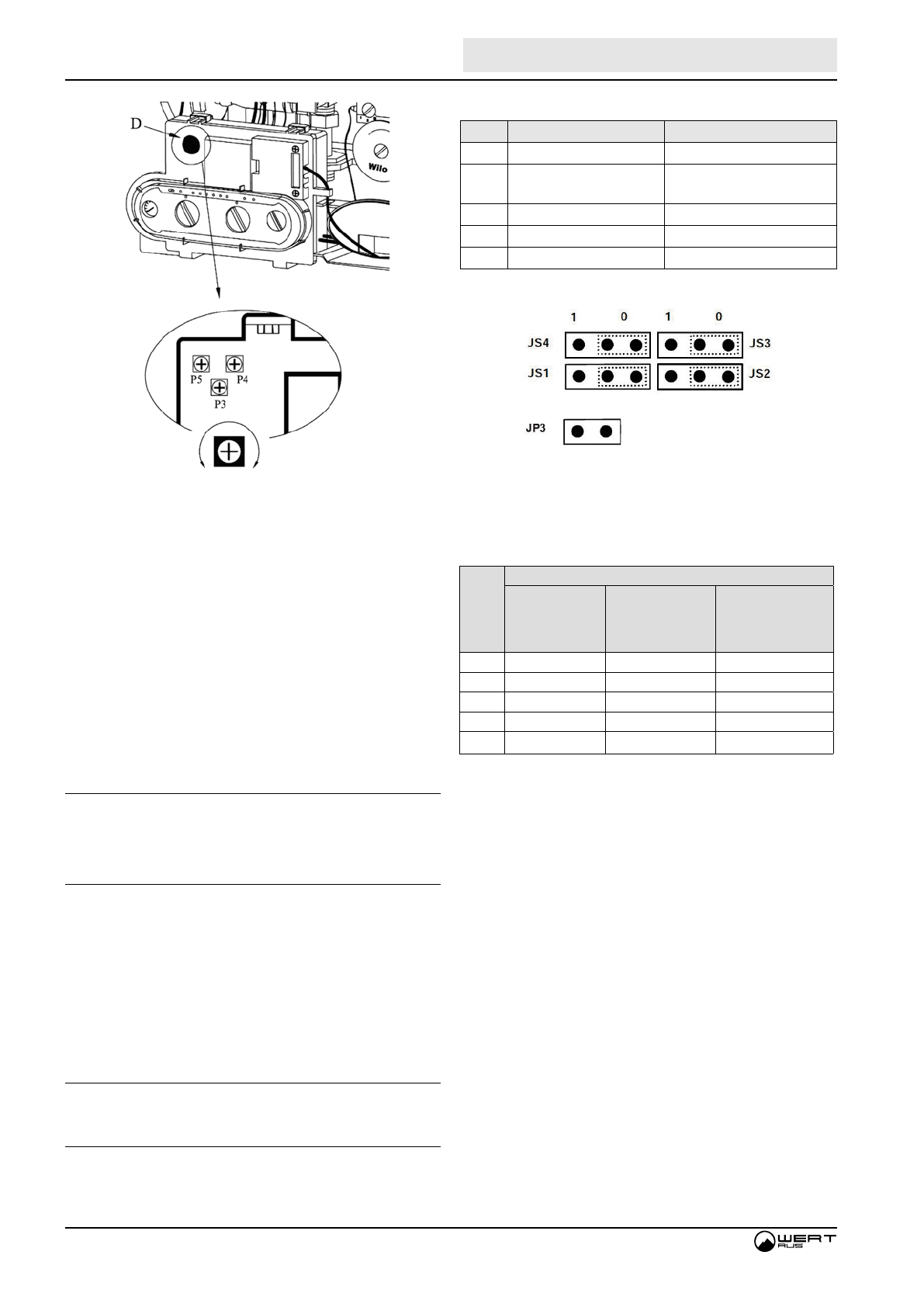

Рис. 19. Расположение потенциометров регулировки мощности.
Раздел для сервисных специалистов
1.
Запустите котел в режиме отопления;
2.
Откройте крышку D (см. рис. 18);
3.
На рис. 19 изображены потенциометры. P4 отвечает за регу-
лировка мощности котла в режиме ОВ от 0 до 100;
4.
Отрегулируйте максимальное давление газа в режиме ото-
пления при помощи крестовой отвертки, необходимые значения
приведены в таблице 7;
5.
Отсоедините манометр и оденьте защитный колпачок на газо-
вый клапан;
6.
Закройте крышку D;
7.
Оденьте переднюю крышку котла;
8.
Котел готов к использованию.
6.2.4 Регулировка параметров с помощью
потенциометров (см. рис. 19)
Р3:
с помощью этого потенциометра можно установить мощность
розжига от 0 до 100% мощности котла (рекомендованное значение
- 50% от максимальной мощности котла в режиме ОВ).
Р4:
с помощью этого потенциометра можно установить мощность
котла в режиме нагрева от 0 до 100%.
Р5:
с помощью этого потенциометра можно установить время
антитактового режима от 30 до 180 секунд. (проверьте положение
перемычки JS3, см. рис. 20)
6.2.5 Перемычки
На плате управления есть перемычки, с помощью которых можно
настроить определенные параметры котла.
Таблица 6. Функция перемычек
№
0
1
JS1
Радиаторы
Теплые полы
JS2
Котел с двумя теплооб-
менниками
Битермический котел
JS3
Режим ГВС (COMFORT) вкл Режим ГВС (COMFORT) выкл
JS4
Отопление + ГВС
Только отопление
JP3
Природный газ (NG)
Сжиженный газ (LPG)
Рис. 20. Перемычки
Таблица 7. Давление газа на горелке (природный газ).
Мощ-
ность
котла,
кВт
Давление газа, мбар (кПа)
Настройка
максимальной
мощности (см.
п. 6.3.1)
Настройка
минимальной
мощности (см. п.
6.3.2)
Настройка макси-
мальной мощности
в режиме отопле-
ния (см. п. 6.3.3)
10
13,8
3,7
5,5
13
13,8
3,7
5,5
16
13,8
3,7
7,8
20
13,8
3,7
11,6
24
13,8
3,7
13,8
