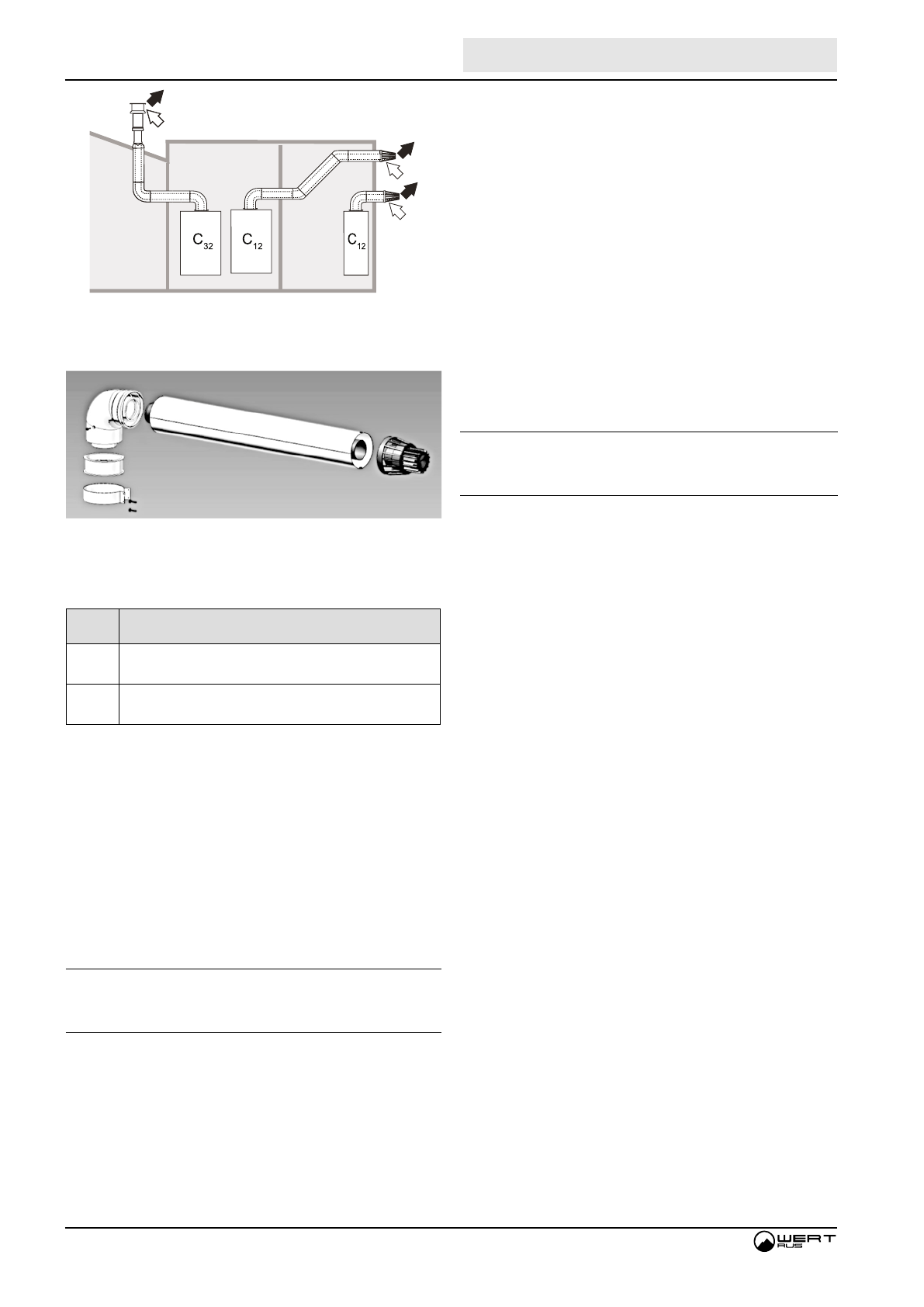

Рис. 16. Пример систем дымоудаления собранных с помощью коак-
сиальных труб. Белой стрелкой обозначен приток воздуха, чёрной
стрелкой отвод продуктов сгорания.
Рис. 17. Соединительный элемент для коаксильного дымохода.
Таблица 4. Варианты исполнения.
Тип
Наименование
C1X
Горизонтальные трубы для притока воздуха и удаления
дымовых газов через стену.
C3X
Вертикальные трубы для притока воздуха и удаления
дымовых газов через крышу.
Для коаксиального подсоединения установите на котле следующий
соединительный элемент (см. рис. 17).
Перед тем, как приступать к выполнению монтажа проверьте пра-
вильность используемой диафрагмы и то, что дымоход не превы-
шает максимально допустимой длины, имея в виду, что каждое
коаксиальное колено приводит к уменьшению длины.
Воздуховоды для притока воздуха/удаления продуктов сгорания
•
Давление воды в холодной системе должно составлять 1,5
бара (150 кПа). В противном случае откройте кран подпитки и подо-
ждите, пока давление не поднимется.
•
Циркуляционный насос не должен быть заблокированным.
•
Давление воздуха в расширительном баке, при слитом из кот-
ла теплоносителе, должен быть в диапазоне от 1,0 до 1,2 бара (100-
120 кПа).
•
Величина расхода и давления газа должны соответствовать
установленным значениям (см. табл. 7 и 8).
6 Раздел для сервисных специалистов
Комплекс мероприятий необходимый к выполнению перед пуском
котла в эксплуатацию
1. Для облегчения последующего обслуживания необходимо уста-
новить отсечные краны на трубах подающего и обратного трубопро-
водов системы отопления.
2. Система отопления должна быть промыта от грязи и мусора, же-
лательна установка фильтра грубой очистки на обратном трубопро-
воде системы отопления..
3. Если аппарат устанавливается в местности, где жесткость воды
превышает 2,5 мг/л, рекомендуется установить устройство для
предварительного умягчения воды, чтобы уменьшить отложение
накипи в теплообменнике.
4. Общие условия применения антифризов см. п. 3.6.
Необходимо использовать антифриз на основе пропиленгликоля с
концентрацией соответствующей температуре замерзания -20°С .
При смешивании антифриза с водой строго следовать инструкции
производителя теплоносителя. Заливать неразбавленный концен-
трат категорически запрещено!
5. Перед включением котла необходимо убедиться, что вал насо-
са свободно вращается. Для этого отверните заглушку на лицевой
стороне насоса и плоской отверткой проверните вал на несколько
оборотов.
6. На заводе котел настроен на номинальную мощность (см. тех.
тильд на боковой поверхности) при входном давлении 20 мбар при-
родного газа. Если в месте установки котла значение давления газа
отличается от заводского, необходима настройка газового клапана
см. “Регулировка максимальной/минимальной мощности котла”.
7. Перед пуском убедитесь, что длина трасс воздухозабора/дымоу-
даления соответствует приведенным в инструкции значениям см.
“Воздуховоды для притока воздуха/удаления продуктов сгорания”.
8. Автоматика котла рассчитана на работу в сети электропитания, с
параметрами 220 В, 50 Гц.
Если параметры сети отличаются от указанных рекомендуем устано-
вить стабилизатор напряжения.
•
Горелка и теплообменник должны находиться в чистоте, на
них не должно быть нагара.
•
Для их чистки нельзя применять химические средства или
стальные щетки.
•
Электроды должны быть правильно установленными и не
иметь нагара.
•
Герметичность газовой системы и гидравлического контура
не должна быть нарушена.
Например, дымоход Ø 60/100, состоящей из колена 90° и горизон-
тального участка длиной 1 метр, имеет эквивалентную длину, рав-
ную 2 м .
экв
5 Уход и техническое обслуживание
Для обеспечения эффективной работы котла в течение продолжи-
тельного времени, необходимо обеспечить ежегодное выполнение
следующих проверок квалифицированными специалистами:
•
Элементы управления и безопасности (газовый клапан, блок
управления, датчики температуры и т.д.). Камера сгорания должна
быть герметичной.
•
Дымоходы должны быть свободными от каких-либо препят-
ствий и не иметь утечек.
12
