3.8 Доступ к электрической клеммной панели
Сняв обшивку котла, можно получить доступ к клеммной панели
платы управления.
Расположение клемм для различных подключений приводится на
принципиальной электрической схеме на рис. 24.
Для подключения контактного термостата:
1. Снимите перемычку «S»;
2. Подсоедините контакты комнатного термостата «RT».

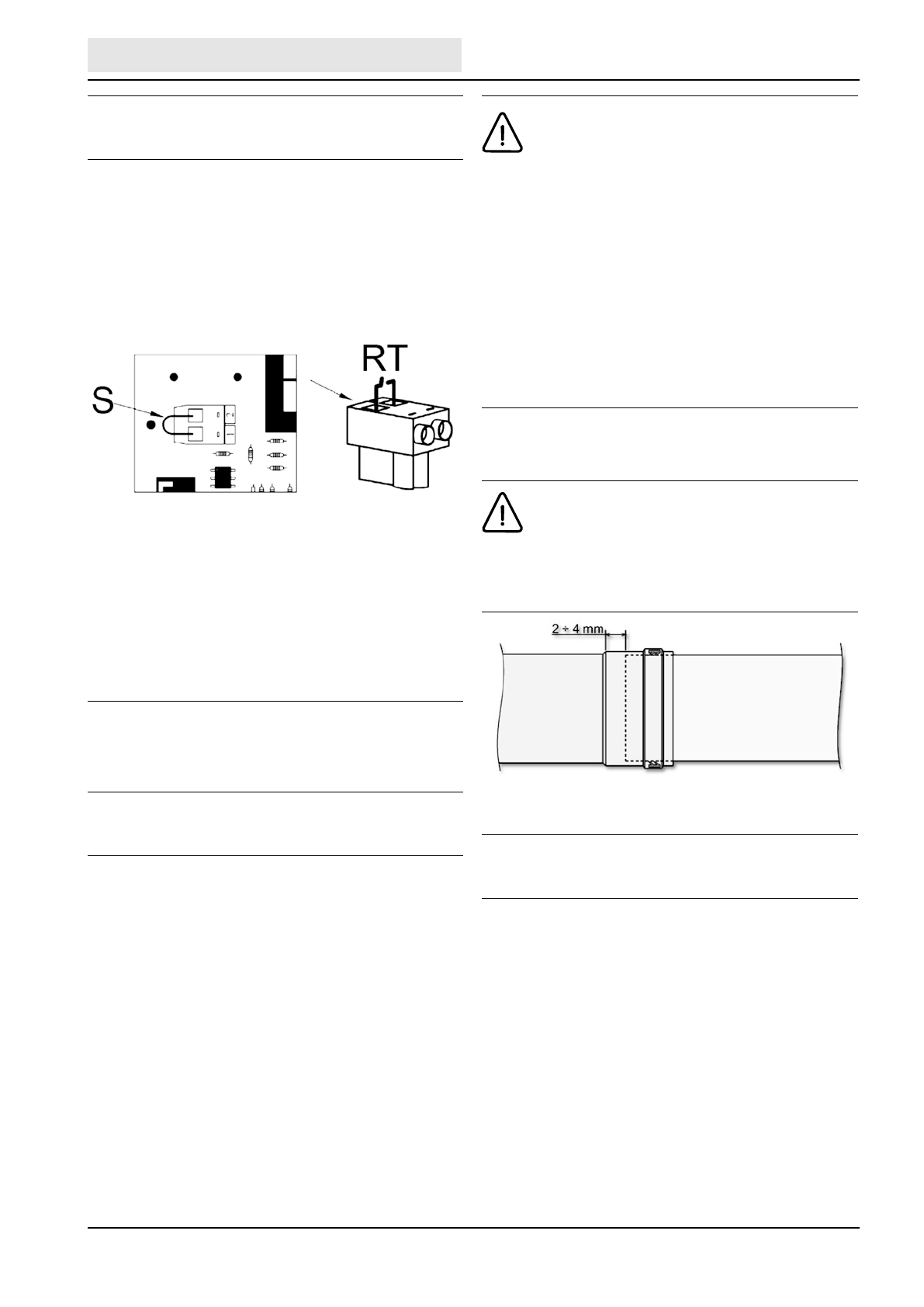

Рис. 9. Расположение контактов для подключения термостата
комнатной температуры.
При подключении регуляторов комнатной температуры с повремен-
ной программой управления или таймера, не следует запитывать их
через размыкающие контакты. В зависимости от типа устройства пи-
тание должно подводиться напрямую от сети или от батареек (контакт
RT служит лишь для передачи управляющего сигнала).
4 Воздуховоды для притока
воздуха/удаления продуктов сгорания
Предупреждения
Настоящий котел относится к типу С и имеет закрытую камеру сго-
рания и систему принудительного дымоудаления. Патрубки для
подачи воздуха и удаления продуктов сгорания должны быть под-
ключены к одной из приточно-вытяжных систем, указанных ниже.
Данный котел сертифицирован для применения с системами отво-
да продуктов сгорания тип С, указанными в табличке технических
данных (некоторые конфигурации приведены в настоящей главе
в качестве примеров). Тем не менее, возможно, что применение
некоторых конфигураций ограничено или запрещено местным за-
конодательством или/и региональными нормами.
Горизонтальные участки труб для притока воздуха/удаления дымо-
вых газов должны иметь уклон от котла наружу не менее 3% (3 мм
на 1000 мм длины) во избежание попадания образующегося в воз-
духоводе/дымоходе конденсата в котел.
Прежде чем приступать к монтажу, внимательно ознакомьтесь с
соответствующими предписаниями и обеспечьте их строгое соблю-
дение. Кроме того, необходимо соблюдать правила, касающиеся
вывода дымоходов через стену и/или крышу и минимальные рас-
стояния от окон, стен, потолка, вентиляционных отверстий и т.д.
4.1 Расширение материалов
На этапе установки дымоходов длиной более
метра следует учитывать естественное рас-
ширение материалов в процессе работы. Для
предупреждения деформации на каждый метр
трубы следует оставлять на расширение люфт
2-4 мм.
Рис. 10. Тепловой зазор присоединении труб.
4.2 Диафрагмы
Для обеспечения правильной работы котла необходимо установить
диафрагму, входящую в комплект поставку агрегата, согласно ука-
заниям, приведенным далее в таблицах.
Проверить, что в котле находится диафрагма (в случае необходимо-
сти ее использования) и что она правильно установлена.
Монтаж
При монтаже систем индивидуального дымоу-
даления рекомендует руководствоваться евро-
пейскими требованиями, сформулироваными в
Нормах и Правилах EC UNI 7129/92. При монтаже
настенного газового котла типа С рекомендует-
ся использовать воздуховоды для притока воз-
духа и дымоходы для удаления продуктов сго-
рания, поставляемые производителем котлов.
При использовании систем дымоудаления сторон-
них производителей, компания WERT RUS не несет
ответственности за неустойчивую, нестабильную
и некорректную работу котла.
