Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
20
5.6.3 Схеми
електропроводки
Кабельний стовбур термоелемента
Кабельний стовбур гідравлічної системи
Підключення зовнішнього
регулятора eBus
Кімнатний термостат 24 В:
підключення 7, 8, 9
не не двонаправлений
інтерфейс
(тільки аналоговий)
Кімнатний термостат 230 В
(зняти перемичку)
Опалювальний насос
Мережне підключення 230 В/50 Гц
Запобіжник 2 А, інертний
Запальник
Увага:
Не підключати
мережеву напругу!
Небезпека руйнування
електроніки!
Діагностика за допомогою електронної шини,
vrnetDIALOG
Підключення модуля приналежностей
Зовн. датчик
Зовніш. датч. лінії подачі та відведення
Підключення: 230 В
Живлення модуля приналежності
Підключення приналежності електронної шини
Сигнал DCF-77

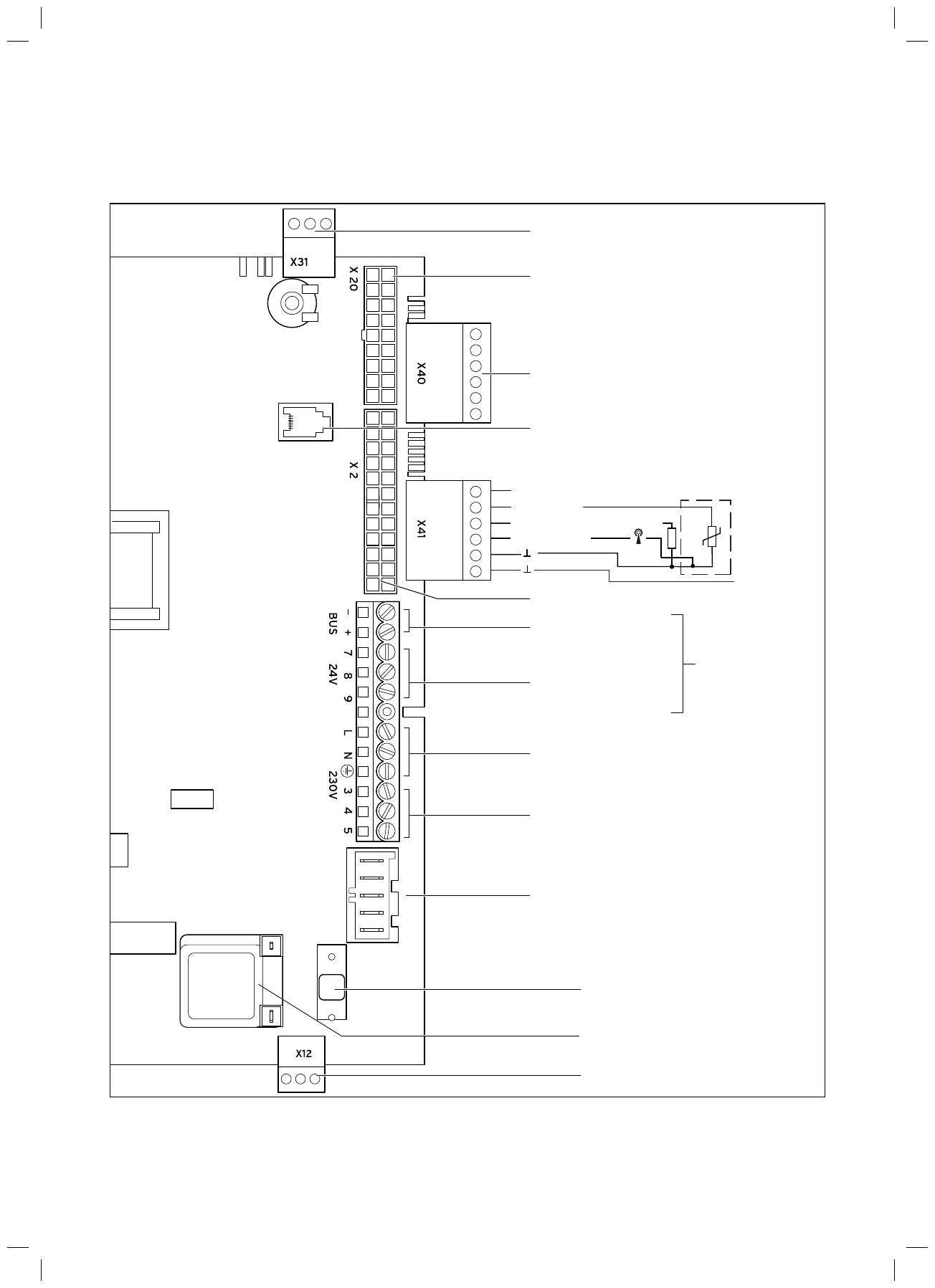

Мал. 5.8 Схема з’єднань atmoTEC pro/atmoTEC plus
5 Установка
