Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
16
>
Спочатку продміть газопровід для його очищення. Завдяки
цьому можна уникнути ушкоджень приладу.
>
Приєднайте прилад до газопроводу. Для цього використайте
додаткове затискне різьбове з‘єднання (
1
) і підходящий газо-
вий кран.
>
Перед уведенням в експлуатацію спорожніть газопровід.
>
Перевірте приєднання газу на герметичність.
5.3
Підключення з боку води
a
Небезпека!
Небезпека ошпарювання та пошкоджень внаслі-
док витоку води!
Можливе порушення герметичності водопроводу.
>
Переконайтеся у відсутності напруженості кон-
струкції при виконанні монтажу підключення труб.
b
Обережно!
Небезпека пошкоджень внаслідок витоку води!
При використанні приладу в складі геліоустановок
для догрівання питної води (d.58 встановлено на 1
або 2) температура в місці підключення приладу до
холодного водопостачання (у поєднанні з виходом
гарячої води геліонакопичувача) не повинна переви-
щувати 70 °C.
>
Встановіть перед приладом та за ним термоста-
тичні змішувальні клапани.
i
Пристрій що наповнює не входить в обсяг поставки
приладу! Його варто передбачити з боку будови.
1
2
3
4
5

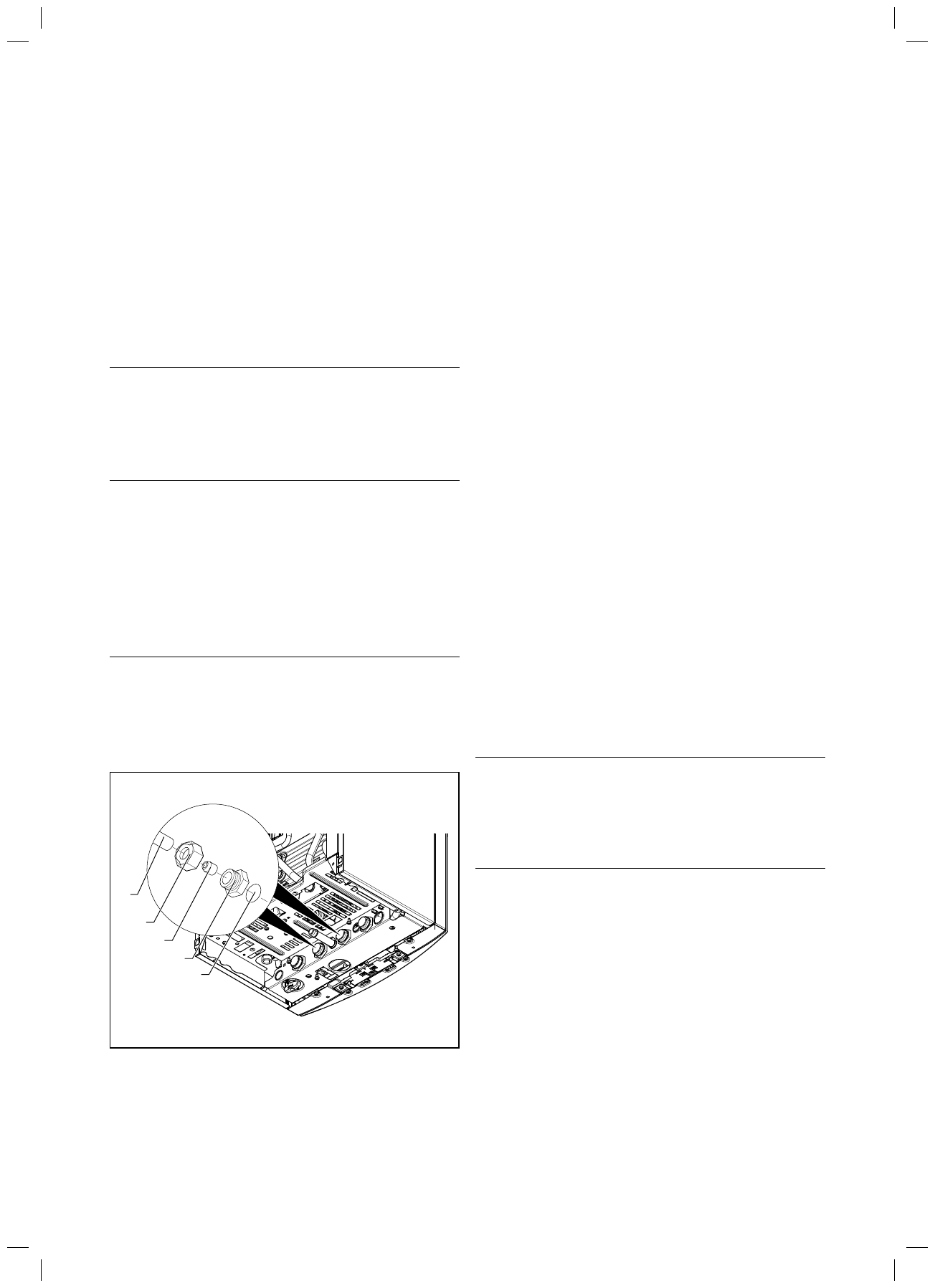

Мал. 5.2 Монтаж патрубків холодної та гарячої води (приклад)
5.3.1
Патрубок гарячої води (тільки VUW)
З‘єднання патрубків холодної та гарячої води на приладі (напри-
клад, із двома з‘єднувачами із затискним нарізним з‘єднанням для
з‘єднання з 15 мм мідними трубопроводами, як показано на мал.
5.2)
>
З боку будови на лінію постачання холодної води встановіть
запірний клапан.
>
Установіть відповідно ущільнення (
1
) і пригвинтіть з‘єднувачі (
2
)
на патрубки холодної і гарячої води приладу.
>
Вставте відповідно накидну гайку (
4
) і затискне кільце (
3
) на
мідний трубопровід (
5
). Діаметр трубопроводу повинен ста-
новити 15 мм
>
Вставте трубопроводи до упору в з‘єднувачі. Затягніть накидні
гайки в цьому положенні.
5.3.2 Приєднання
накопичувача
(тільки
VU)
З‘єднання ліній накопичувача на приладі що подає і відводить:
>
З боку будови встановіть систему трубопроводів накопичу-
вача (приналежності Vaillant).
>
Установіть відповідно додаткові до приладдя ущільнення і при-
гвинтіть з‘єднувачі на патрубки ліній накопичувача приладу що
подає і відводить. Для цього дотримуйтесь керівництва, що
додається до приладдя!
>
З‘єднаєте датчик накопичувача з відповідним сполучним ште-
кером кабельного стовбура приладу
>
Перед уведенням в експлуатацію зверніть увагу на те, що сис-
тема трубопроводів накопичувача повністю звільнена від пові-
тря
5.4
Підключення з боку опалення
a
Небезпека!
Небезпека ошпарювання та пошкоджень внаслі-
док витоку води!
Можливе порушення герметичності водопроводу.
>
Переконайтеся у відсутності напруженості кон-
струкції при виконанні монтажу підключення труб.
5 Установка
