Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
b
Осторожно!
Функциональное нарушение аппарата по при-
чине слишком короткой трубы дымохода!
Для безупречного функционирования аппарата вер-
тикальная труба дымохода должна быть достаточно
длинной.
>
Соблюдайте минимально необходимую длину
вертикального дымохода величиной 500 мм
(см. рис. 5.5).
5.6
Подключение к электросети
e
Опасность!
Опасность для жизни в результате поражения
током на токоведущих разъёмах!
Клеммы подключения к сети L и N постоянно нахо-
дятся под напряжением, в том числе при выключен-
ном основном выключателе!
>
Сначала всегда отключайте подвод тока. Выпол-
нять монтаж допускается только после этого.
e
Опасность!
Опасность для жизни в результате поражения
током!
Выполненное ненадлежащим образом электриче-
ское подключение может отрицательно повлиять на
эксплуатационную безопасность аппарата.
>
Электромонтаж допускается выполнять только сер-
тифицированному фирмой Vaillant специалисту.
>
Монтаж во влажных помещениях в защитной
области 2 (в пределах 60 см от ванны или душе-
вой кабины) принципиально допустим.
>
Электрическая установка должна отвечать пред-
писаниям по монтажу низковольтных установок.
5.6.1 Сетевое подключение
Номинальное напряжение сети должно составлять 230 В; при
напряжениях свыше 253 В и ниже 190 В возможны неполадки в
работе.
Сетевой кабель должен быть подключен через жесткий ввод и
разъединительное устройство с раствором контактов не менее
3 мм (например, предохранители, силовые выключатели). При-
бор оснащен соединительным кабелем с угловым штекером,
имеющим защитный контакт. Штепсельная розетка должна быть
хорошо доступна, чтобы пользователь в любое время мог вынуть
штекер. Штепсельная розетка не должна находиться в зоне
защиты I или II. Пожалуйста, соблюдайте соответствующие пред-
писания.
>
Проложите сетевой кабель до уровня подключения системы в
распределительной коробке, как изображено на рис. 5.6 и
5.7.
>
Подсоедините сетевой провод к предусмотренным для него
клеммам
, N и L системы ProE (см. рис. 5.6 и 5.7).
5.6.2
Подключение регулирующих приборов,
принадлежностей и внешних компонентов
установки
Какие регулирующие приборы, термостаты, часовые термостаты
и компоненты установки Вы можете подключить к электронике
прибора atmoTEC pro/atmoTEC plus, см., пожалуйста, в действу-
ющем прейскуранте.
Монтаж необходимо осуществлять согласно соответствующему
руководству по эксплуатации. Необходимые соединения с элек-
троникой отопительного прибора (напр., внешними регулято-
рами, внешними датчиками и др.) предпринимайте следующим
образом:
>
Снимите переднюю часть обшивки прибора и откиньте блок
электроники вперед.

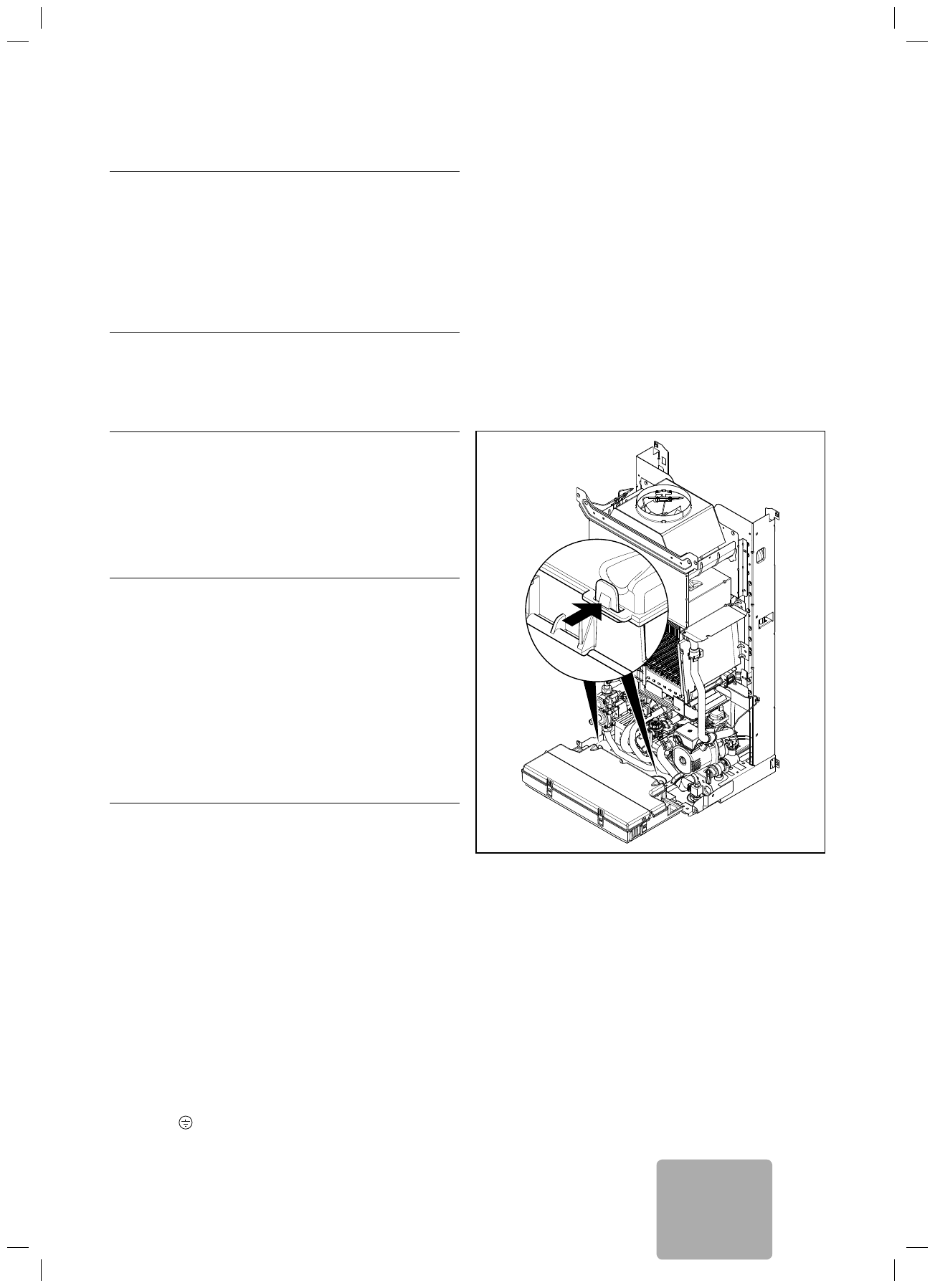

Рис. 5.6 Открывание задней стенки распределительной коробки
>
Отсоедините заднюю крышку блока электроники и откиньте
ее вверх.
>
Проведите соединительные провода подключаемых компо-
нентов через кабельные вводы слева на нижней стороне при-
бора.
>
Затем проведите соединительные провода через кабельные
вводы в блок электроники и обрежьте их.
Установка 5
