Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
4.3
Креслення з розмірами й приєднувальні розміри
18
75
2
800
20
2
00
100
100
440
220
35
35
130
180
338
6
4
3
2
1
5
7
1
2
3
4
5
Ø 110 / Ø 130

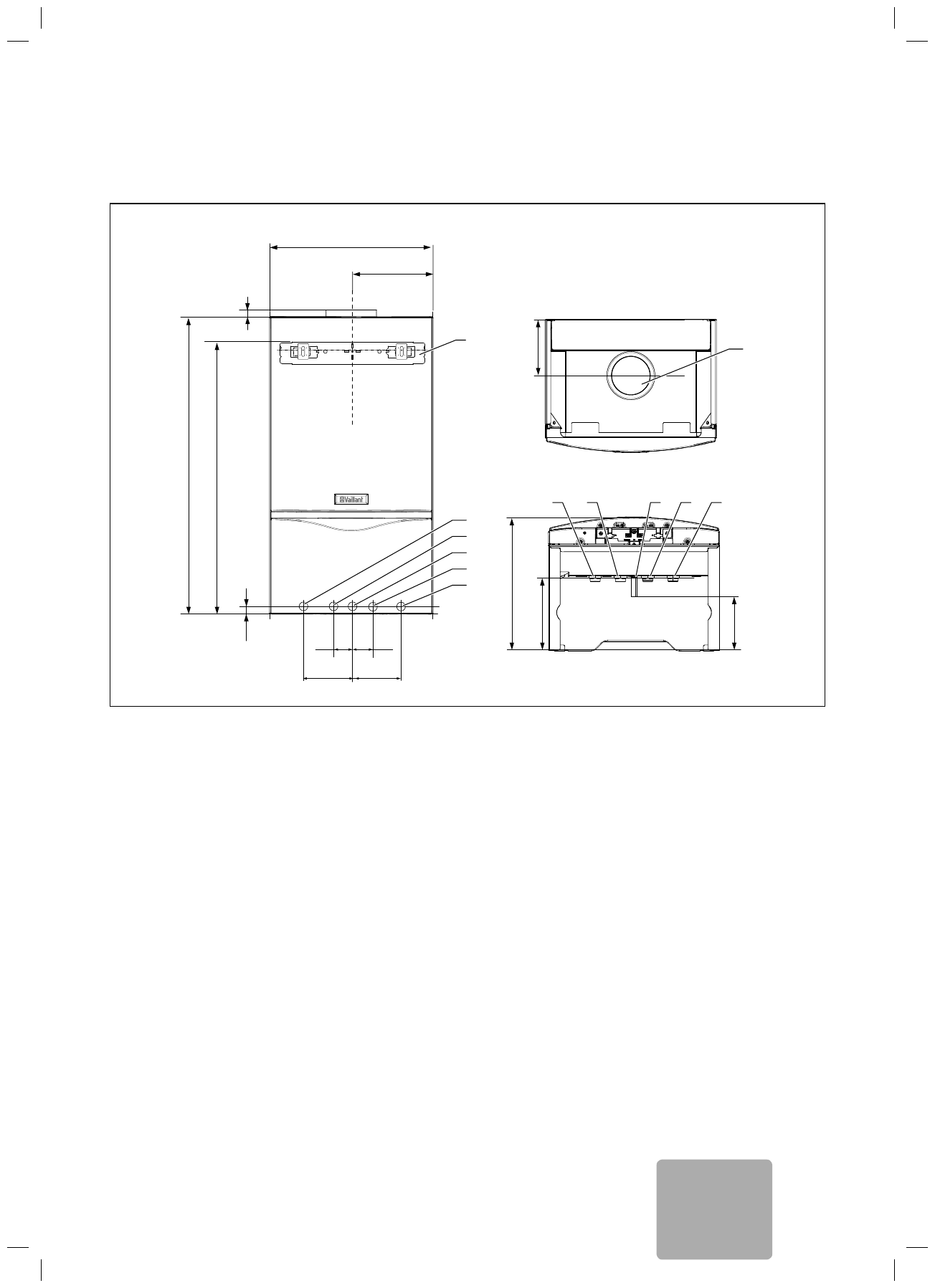

Мал. 4.2 Приєднувальні розміри в мм (тут зображено: atmoTEC plus)
Пояснення
1 Лінія відводу опалення Ø 22 мм
2 Патрубок холодної води Ø 15 мм
3 Газове приєднання Ø 15 мм
4 Патрубок гарячої води Ø 15 мм
5 Лінія подачі опалення Ø 22 мм
6 Кронштейн приладу
7 Патрубок для газовідводу
Ø 110 мм
≤
20 kW
Ø 130 мм
≥
24 kW
Монтаж 4
UA
