Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
18
5.6
Підключення до електромережі
e
Небезпека!
Небезпека для життя внаслідок ураження елек-
тричним струмом!
Неправильно виконане електричне підключення
може негативно вплинути на експлуатаційну безпеку
приладу.
>
Електромонтажні роботи повинен виконувати
лише відповідний офіційний дилер Vaillant.
>
Монтаж у вологих приміщеннях, що належать до
зони захисту 2 (загалом, допускається в межах
60 см, при вимірюванні від ванни або душової
кабіни).
>
Електрична установка повинна відповідати вимо-
гам директиви з низьковольтного обладнання.
e
Небезпека!
Небезпека для життя через ураження струмом
на струмопровідних з’єднаннях!
На клемах приєднання до мережі L та N присутня
напруга навіть при вимкненому головному вимика-
чеві!
>
Завжди відключайте спочатку подачу струму.
Тільки після цього можна починати монтаж.
5.6.1 Мережне
підключення
Номінальна напруга мережі повинне становити 230 У; при номі-
нальній напрузі більше 253 У и менш 190 V можливі експлуата-
ційні несправності.
Сетевой кабель должен быть подключен через жесткий ввод и
разъединительное устройство с раствором контактов не менее
3 мм (например, предохранители, силовые выключатели). При-
бор оснащен соединительным кабелем с угловым штекером,
имеющим защитный контакт. Штепсельная розетка должна быть
хорошо доступна, чтобы пользователь в любое время мог вынуть
штекер. Штепсельная розетка не должна находиться в зоне
защиты I или II. Пожалуйста, соблюдайте соответствующие пред-
писания.
>
Проложите сетевой кабель до уровня подключения системы в
распределительной коробке, как изображено на рис. 5.6 и
5.7.
>
Подсоедините сетевой провод к предусмотренным для него
клеммам
, N и L системы ProE (см. рис. 5.6 и 5.7).
5.6.2 Підключення регулюючих приладів, приладдя і
зовнішніх компонентів установки
Які регулюючі прилади, термостати, годинні термостати й компо-
ненти установки Ви можете підключити до електроніки приладу
atmoTEC pro/atmoTEC plus, див., будь ласка, у діючому прейску-
ранті.
Монтаж необхідно здійснювати відповідно до відповідного керів-
ництва по експлуатації. Необхідні з‘єднання з електронікою опа-
лювального приладу (напр., зовнішніми регуляторами, зовнішніми
датчиками й ін.) уживайте в такий спосіб:
>
Зніміть передню частину обшивання приладу і відкиньте блок
електроніки вперед.

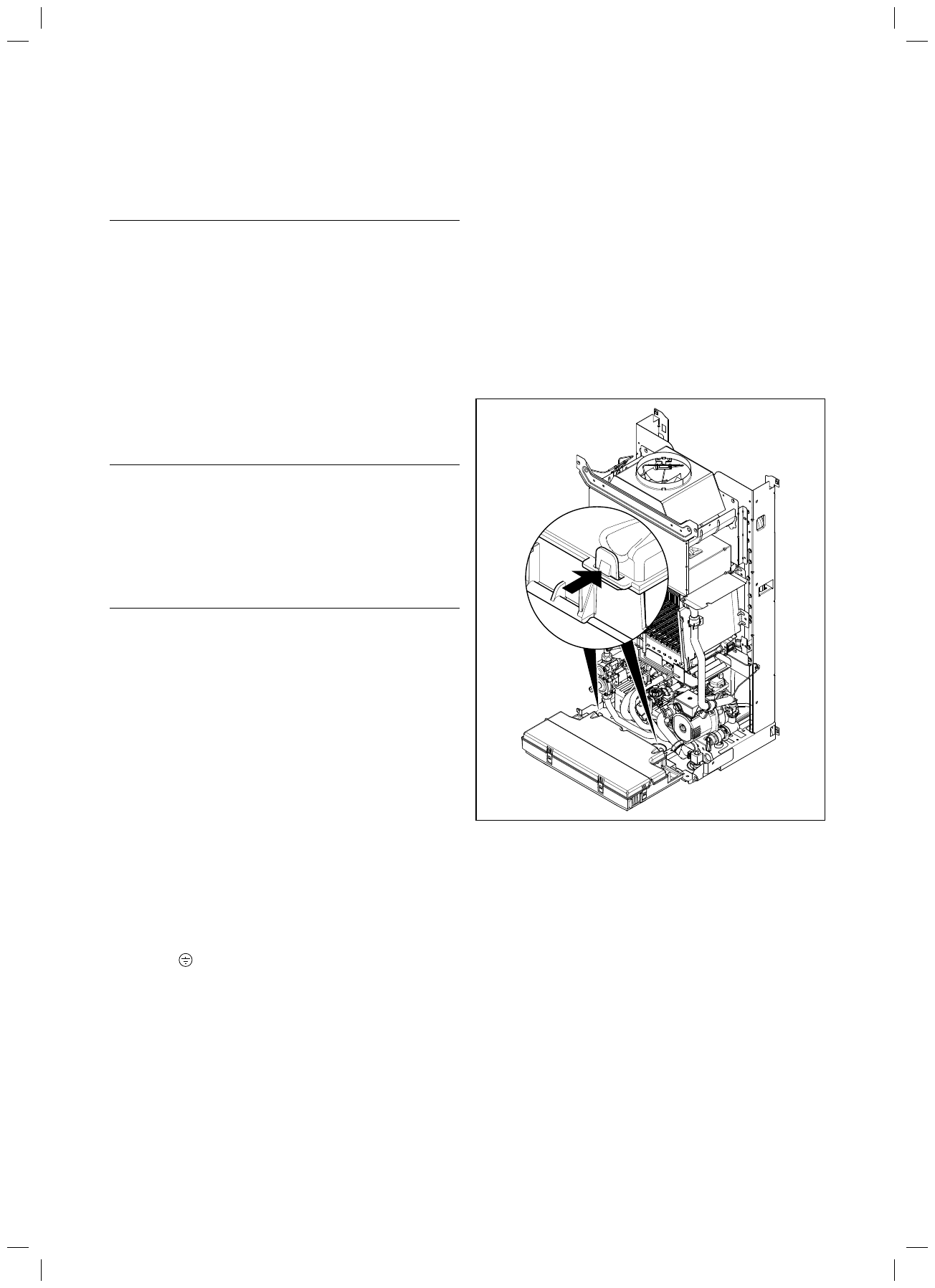

Мал. 5.6 Відкривання задньої стінки розподільної коробки
>
Від’єднайте задню кришку блоку електроніки і відкиньте її
нагору.
>
Проведіть сполучні проведення компонентів, що підключають,
через кабельні уведення ліворуч на нижній стороні приладу.
>
Потім проведіть сполучні кабелі через кабельні уведення в
блок електроніки і обріжте їх.
5 Установка
