Посібник з установлення та техобслуговування atmoTEC pro/atmoTEC plus 0020029241_02
1
2
3
4
5

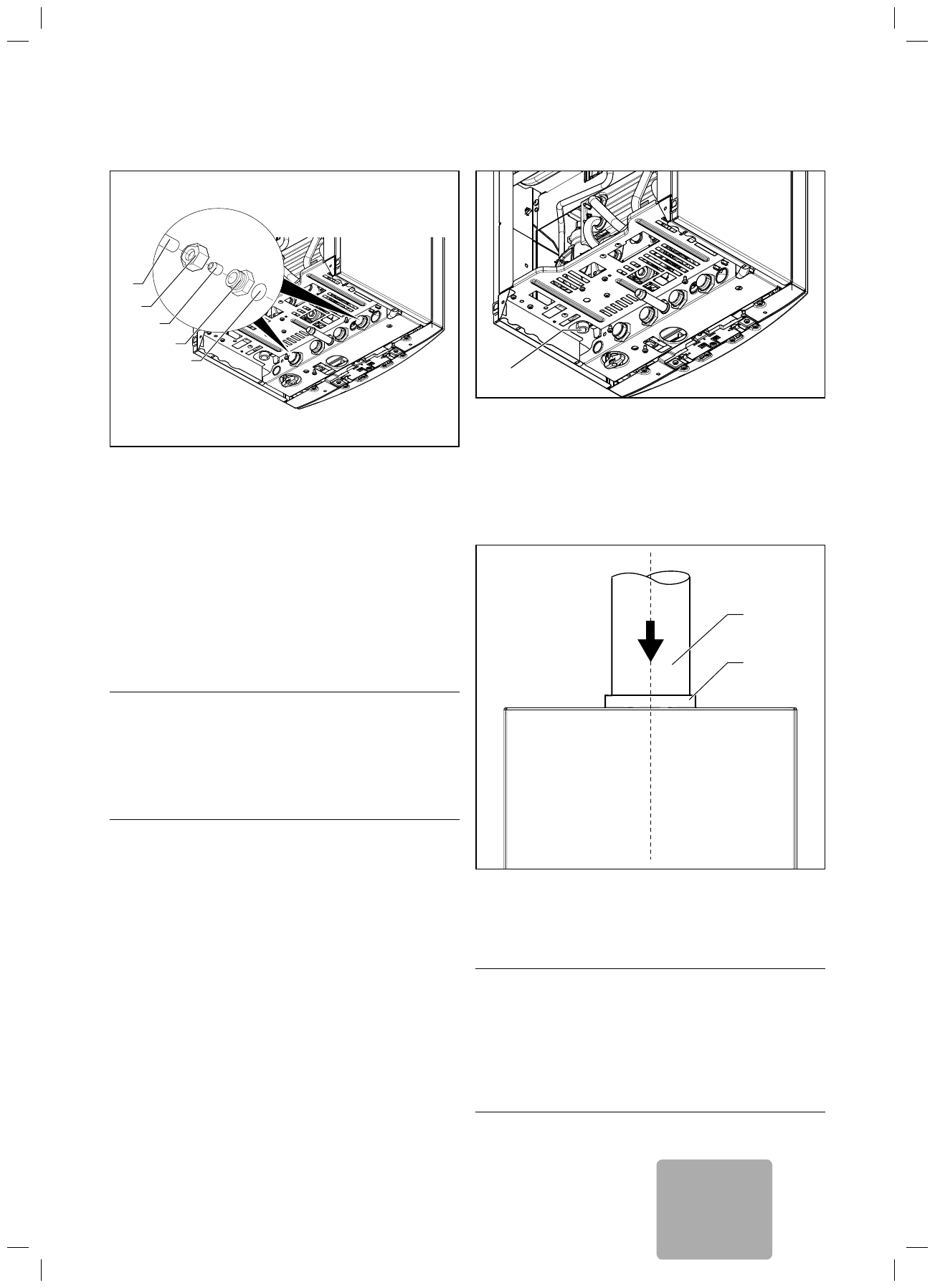

Мал. 5.3 Монтаж ліній подачі та відведення опалення (приклад)
З‘єднання патрубків ліній подачі і відводу опалення на приладі
(наприклад, із двома з‘єднувачами із затискним нарізним сполу-
ченням для з‘єднання з 22 мм мідними трубопроводами, як пока-
зано на мал. 5.3)
>
Установіть відповідно ущільнення (
1
) і пригвинтіть з‘єднувачі (
2
)
на патрубки ліній подачі і відводу приладу.
>
Вставте відповідно накидну гайку (
4
) і затискне кільце (
3
) на
мідний трубопровід (
5
). Діаметр трубопроводу повинен ста-
новити 22 мм
>
Вставте трубопроводи до упору в з‘єднувачі. Затягніть накидні
гайки в цьому положенні.
b
Обережно!
Небезпека пошкоджень внаслідок витоку води!
Вода може витікати із запобіжного клапана (
2
).
>
Підключіть вихід запобіжного клапана через
сифон до каналізації.
>
Використовуйте стічну трубу та лійкоподібний
сифон
1
Мал. 5.4 Випускний отвір запобіжного клапана
>
Приєднаєте випускний отвір запобіжного клапана (
1
) до стіч-
ного отвору води за допомогою гідравлічного затвора, щоб
уникнути виходу води і тим самим, збитку.
5.5
Газовідвід
1
2
Мал. 5.5 Патрубок газовідводу
>
Вставте трубу газовідводу (
1
) у патрубок газовідводу (
2
). Звер-
ніть увагу на правильне положення труби газовідводу.
b
Обережно!
Порушення в роботі приладу внаслідок недостат-
ньої довжини труби газовідводу!
Для безперебійної роботи приладу вертикальний від-
різок труби газовідводу повинен мати достатню
довжину.
>
Забезпечте мінімально необхідну довжину труби
газовідводу в 500 мм (див. мал. 5.5).
Установка 5
UA
