Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_02
20
- + 7 8 9
L N
3 4 5
- + 7
BUS 24V
230V
8 9
L N
3 4 5

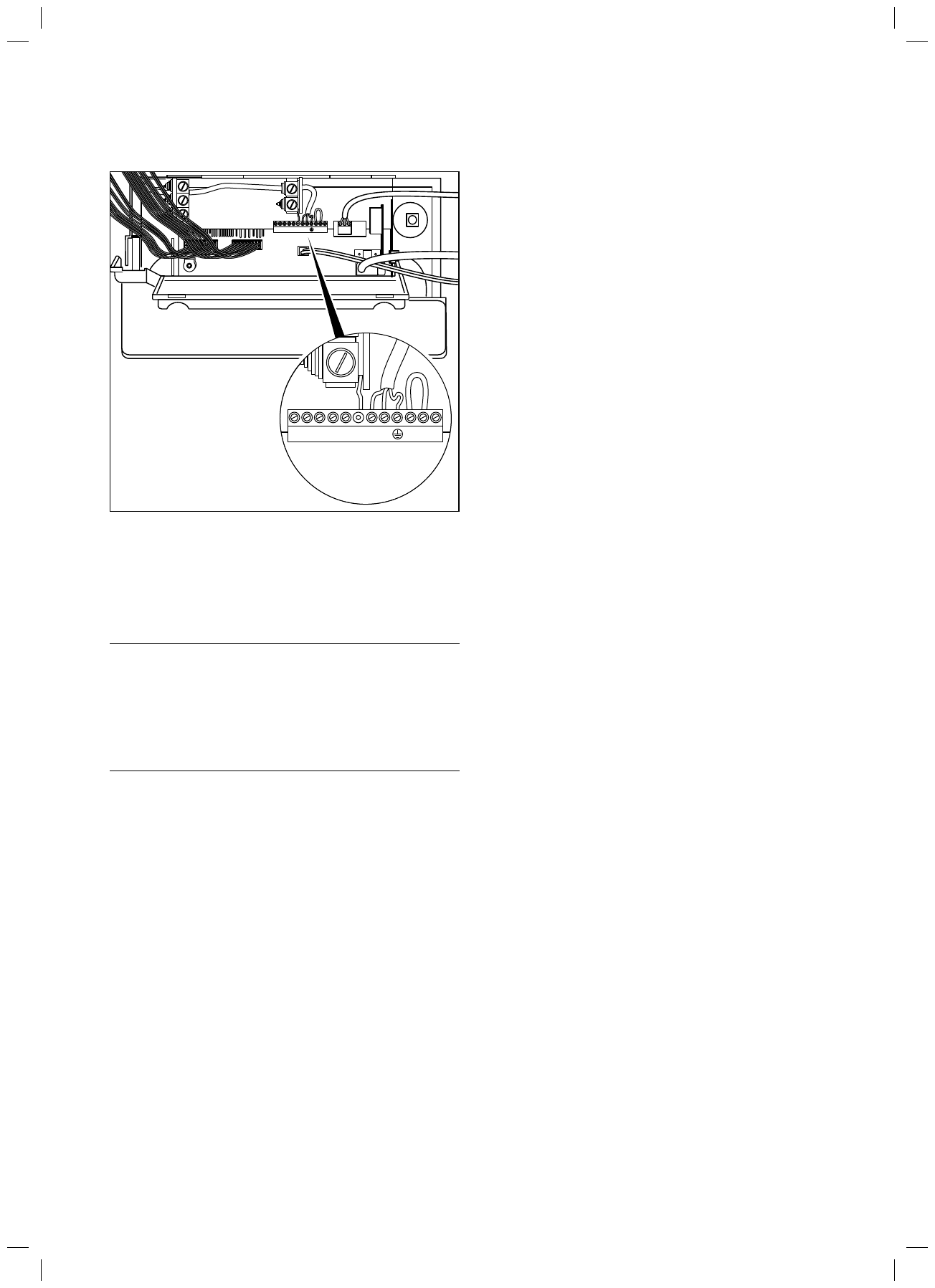

Рис. 5.7 Пример прокладки кабелей
>
Удалите оболочку с соединительных проводов прибл. на
2 – 3 см и зачистите изоляцию жил.
>
Подсоедините соединительные кабели согласно руковод-
ствам по приборам к соответствующим резьбовым клеммам
на электронике.
b
Осторожно!
Опасность повреждения блока электроники!
В результате подачи сетевого питания на неправиль-
ные резьбовые клеммы возможно повреждение
блока электроники.
>
Не подключите к клеммам 7, 8, 9 сетевое напря-
жение.
i
Обеспечьте, чтобы соединительный кабель был
механически прочно закреплен в винтовых клеммах.
>
Если не установлено комнатного или часового термостата,
предусмотрите перемычку между клеммами 3 и 4 в том слу-
чае, если ее нет. Удалите перемычку, если к клеммам 3 и 4
подключен комнатный или часовой термостат.
>
Вам не следует удалять перемычку между клеммами 3 и 4,
если Вы подключаете погодозависимый температурный регу-
лятор или регулятор комнатной температуры (постоянное
регулирование-соединительные клеммы 7, 8, 9).
>
Закройте заднюю крышку блока электроники и прижмите ее,
чтобы она зафиксировалась с характерным щелчком.
>
Откиньте блок электроники вверх и прижмите его обоими
зажимами справа и слева к боковой обшивке прибора,
чтобы они зафиксировались с характерным щелчком.
>
Установите переднюю часть обшивки прибора.
5 Установка
