Монтаж 4
0020217154_00 Bear Руководство по установке и техническому обслуживанию
9
4
Монтаж
4.1
Извлечение изделия из упаковки
1.
Извлеките изделие из картонной упаковки.
2.
Снимите защитную пленку со всех частей изделия.
4.2
Проверка комплектности
▶
Проверьте комплект поставки на комплектность и
отсутствие повреждений.
Ко-
ли-
че-
ство
Название
1
Теплогенератор
1
Дополнительный пакет с документацией
4
Винты
4.3
Выбор места установки
▶
Выбирайте помещение, защищённое от мороза, в ко-
тором температура воздуха составляет от 3 до 45 °C.
▶
Выбирайте помещение с достаточной приточной и
вытяжной вентиляцией. Соблюдайте местные пред-
писания по приточной вентиляции.
▶
Выбирайте помещение, технически чистое от химиче-
ских веществ (например фтора, хлора, серы).
▶
Выбирайте помещение с подключением к канализа-
ционной системе, чтобы был возможен отвод воды
через предохранительный клапан.
▶
Если пол выполнен из минерального материала (на-
пример камень, бетон), используйте шумопоглоща-
ющий фундамент котла. Если пол выполнен из вос-
пламеняющегося материала (например дерево, ПВХ)
используйте подкладку из негорючего материала.
▶
Учитывайте вес изделия в готовом для эксплуатации
состоянии, включая объём воды (→ таблица «Техни-
ческие характеристики» в Приложении).
4.4
Соблюдайте ограничения для влажных
помещений
1
2
3
3
2
0
1
A
A
A
0
Зона 0
1
Зона 1
2
Зона 2
3
Зона 3
A
60 см
▶
Монтировать изделие можно в ванных, душевых и
прачечных комнатах за пределами зон 0, 1 и 2.
▶
Если в изделие может проникнуть вода, то запреща-
ется монтаж также и в зоне 3.
4.5

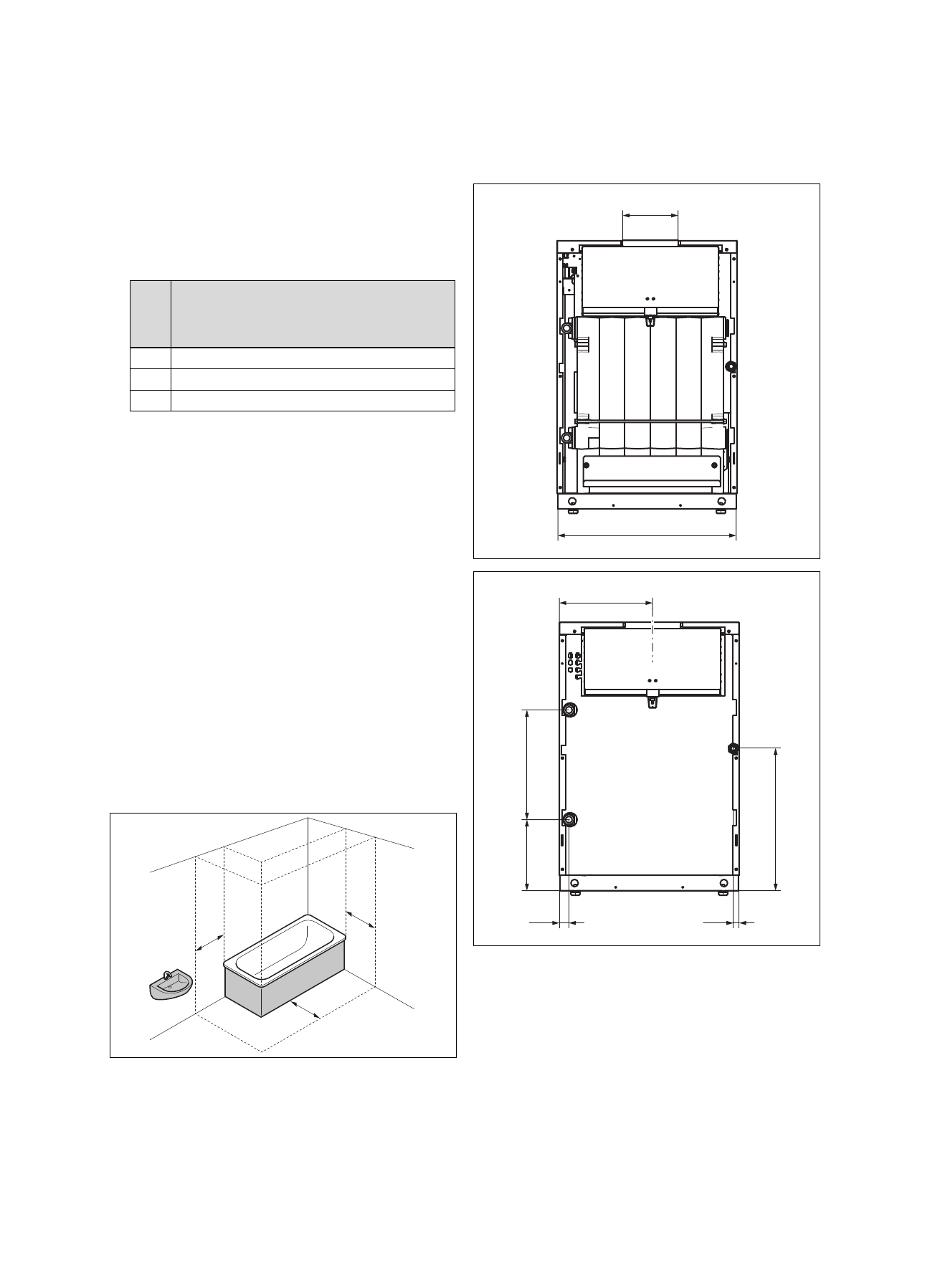

Размеры и присоединительный размер
ØD
A
35
20
360
460
235
B
