Руководство по установке и техническому обслуживанию Bear 0020217154_00
D.3

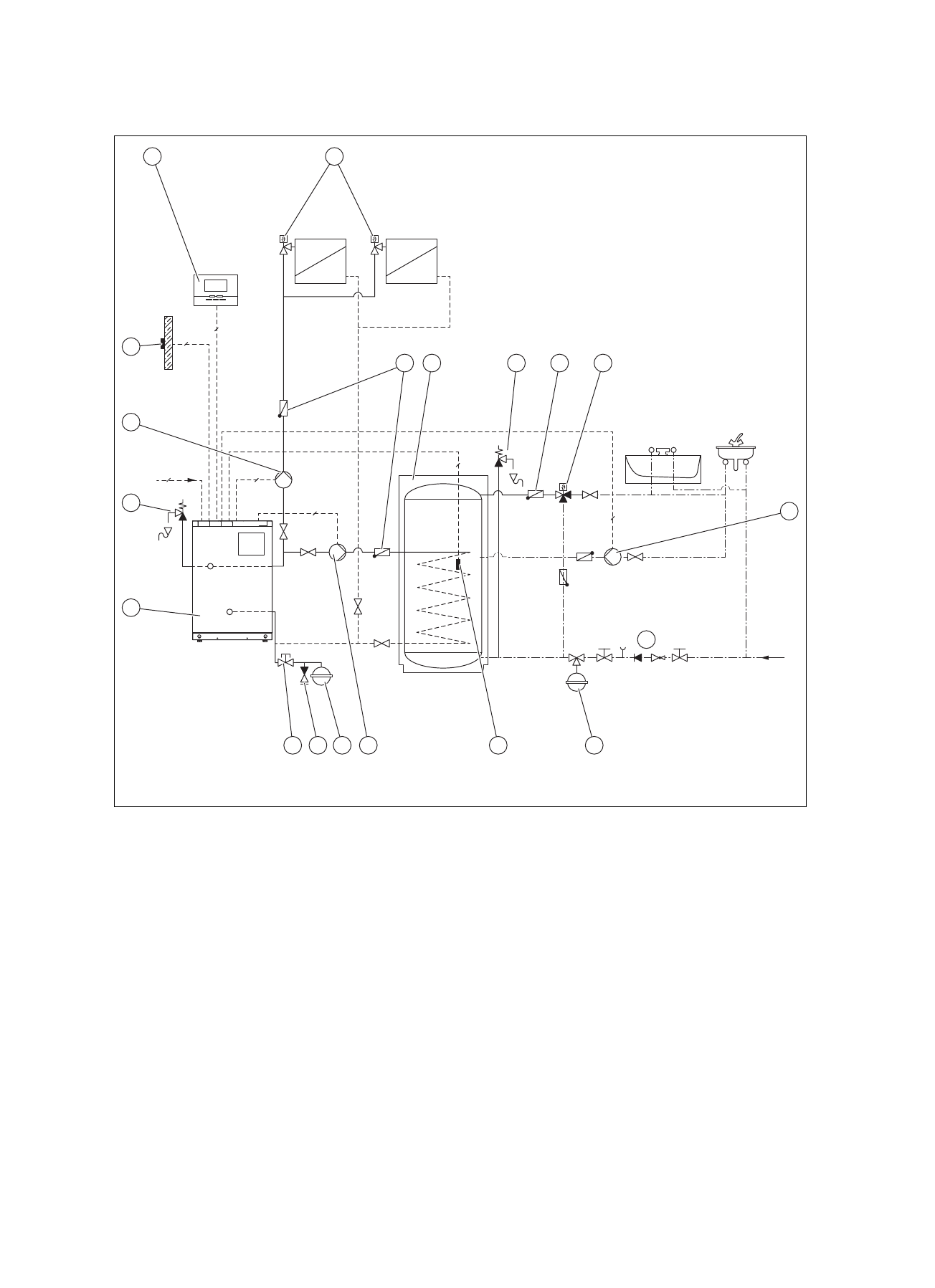

Схема соединений накопителя с насосом загрузки накопителя
2
2 BUS
2
3
3
3
3
230 V
17
1
2
3
4
2
5
6
11 10
12
13
7
8
9
4
15
14
16
1
Термостатический вентиль
2
Обратный вентиль
3
Накопитель
4
Предохранительная арматура
5
Термостатический смеситель
6
Циркуляционный насос
7
Группа безопасности холодной воды
8
Расширительный бак для горячей воды
9
Датчик температуры накопителя горячей воды
10
Насос загрузки накопителя
11
Расширительный бак
12
Вентиль для заполнения/вентиль опорожнения
13
Колпачковый вентиль
14
Отопительный аппарат
15
Насос системы отопления
16
Датчик температуры наружного воздуха
17
Регулятор eBUS
