Передача изделия пользователю 7

0020217154_00 Bear Руководство по установке и техническому обслуживанию

17

6.5

Проверка настройки газового тракта

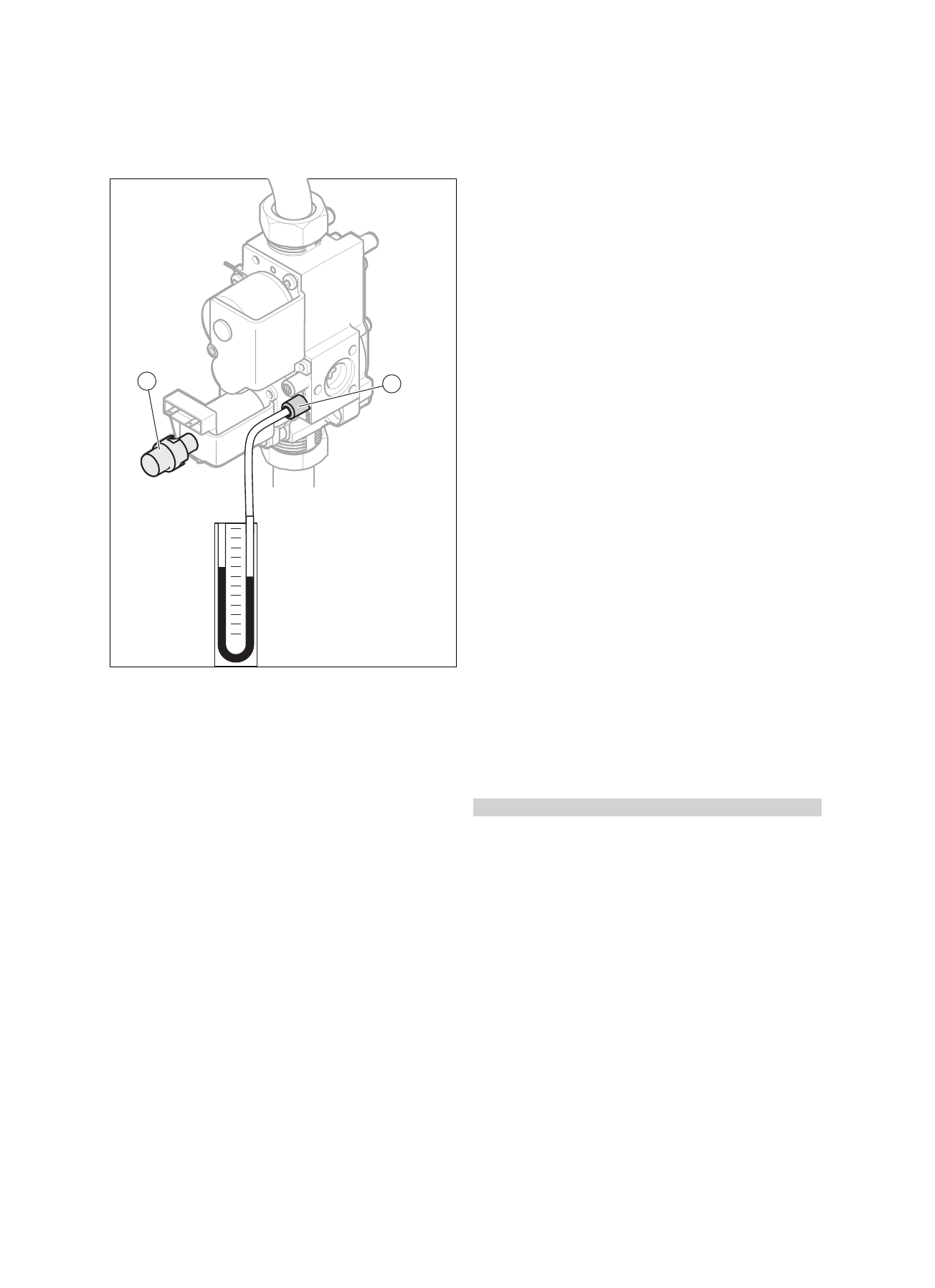

6.5.1 Проверка настройки газового тракта

(измерением давления)

1

2

1.

Выведите изделие из эксплуатации.

2.

Перекройте газовый запорный кран.

3.

С помощью отвёртки выверните уплотнительный

винт на измерительном штуцере для контроля дав-

ления на горелке (1).

4.

Подключите манометр к ниппелю для проведе-

ния измерений. Обеспечьте разрешение не ниже

0,1 мбар.
– Материалы и инструменты: манометр

5.

Откройте газовый запорный кран.

6.

Введите изделие в эксплуатацию.

7.

Измерьте давление на горелке. Сравните изме-

ренное значение с номинальным значением.

(→ страница 29)

▽

В случае отклонения

▶

Поверните регулировочный винт (2) вправо,

чтобы увеличить давление на горелке. По-

верните регулировочный винт влево, чтобы

уменьшить давление на горелке.

8.

Выведите изделие из эксплуатации.

9.

Перекройте газовый запорный кран.

10. Снимите манометр.
11. Затяните уплотнительный винт измерительного

ниппеля.

12. Откройте газовый запорный кран.
13. Проверьте штуцер для измерения давления на го-

релке на газовую герметичность.

6.5.2 Проверка настройки газового тракта

(измерением объёмного потока)

1.

Введите изделие в эксплуатацию.

2.

Снимите показания счётчика газа. Запишите время.

3.

Выждите примерно 15 минут.

4.

Снимите показания счётчика газа. Запишите время.

5.

Рассчитайте объёмный поток газа. Сравните рас-

считанное значение с номинальным значением.

(→ страница 29)

▽

В случае отклонения

▶

Поверните регулировочный винт вправо,

чтобы увеличить давление на горелке. По-

верните регулировочный винт влево, чтобы

уменьшить давление на горелке.

6.

Выведите изделие из эксплуатации.

6.6

Проверка системы дымоходов

1.

Закройте окна и двери в помещении, где установ-

лено изделие.

2.

Откройте все предписанные вентиляционные

устройства.

3.

Убедитесь, что требования по минимальной тяге со-

блюдаются. См. Таблицу технических характеристик

в Приложении.

4.

Проверьте систему дымоходов на исправное удале-

ние отходящих газов.

5.

Измерьте содержание CO

2

на штуцере для измере-

ния отходящих газов.

6.

Измерьте потери тепла с отходящими газами.

6.7

Проверка режима отопления

1.

Выполните настройки для режима отопления, как

описано в руководстве по эксплуатации.

2.

Выполните проверку функционирования для режима

отопления.

6.8

Проверка системы приготовления горячей

воды

Условия: Только при подключении внешнего накопителя горячей воды

▶

Выполните настройки для режима приготовления го-

рячей воды, как описано в руководстве по эксплуата-

ции.

▶

Выполните проверку функционирования для режима

приготовления горячей воды.

7

Передача изделия пользователю

▶

Объясните пользователю расположение и принцип

работы защитных устройств.

▶

Объясните пользователю, как обращаться с изде-

лием. Ответьте на его вопросы. В особенности обра-

тите внимание пользователя на указания по технике

безопасности, которые он должен соблюдать.

▶

Информируйте пользователя о необходимости техни-

ческого обслуживания изделия с указанной периодич-

ностью (см. таблицу «Работы по проверке и техобслу-

живанию» в Приложении).
