0020217154_00 Bear Руководство по установке и техническому обслуживанию

7

2

Указания по документации

2.1

Соблюдение совместно действующей

документации

▶

Обязательно соблюдайте инструкции, содержащиеся

во всех руководствах по эксплуатации и монтажу,

прилагаемых к компонентам системы.

2.2

Хранение документации

▶

Передайте настоящее руководство и всю совместно

действующую документацию стороне, эксплуатирую-

щей систему.

2.3

Действительность руководства

Действие настоящего руководства распространяется

исключительно на:

Изделие - артикульный номер

20KLOM17

0010005724

30KLOM17

0010005725

40KLOM17

0010005726

50KLOM17

0010005727

3

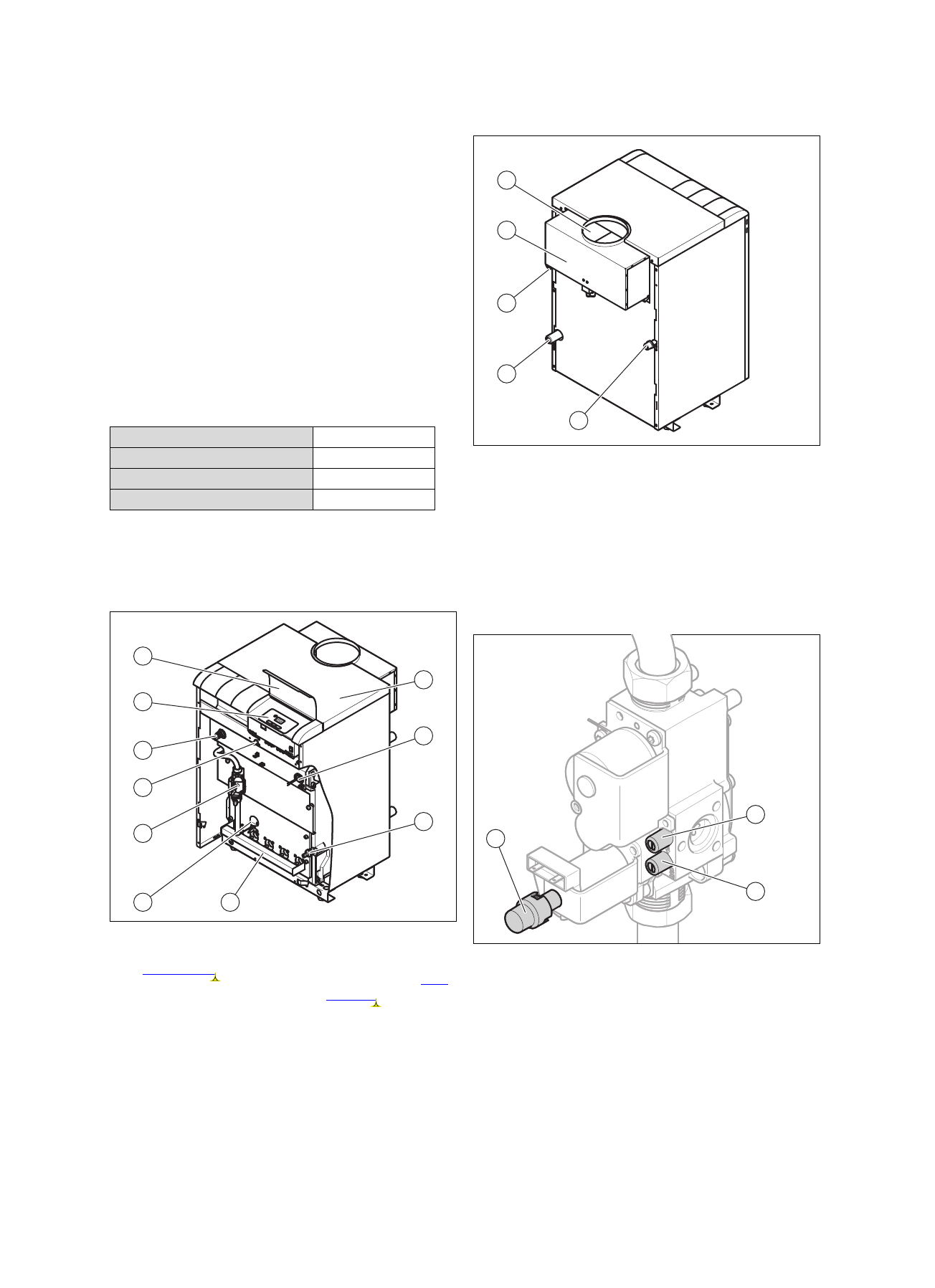

Описание изделия

3.1

Функциональные элементы, вид спереди

10

9

3

2

1

4

5

6

7

8

1

Крышка облицовки

2

Датчик температуры
горячей воды

3

Сливной клапан

4

Горелка

5

Электрод розжига и
контрольный электрод

6

Газовая арматура

7

Предохранительный
ограничитель темпе-
ратуры

8

Датчик давления горя-
чей воды

9

Элементы управления
и дисплей

10

Крышка

3.2

Функциональные элементы, вид сзади

1

2

3

4

5

1

Место подсоединения
трубы отходящих
газов

2

Предохранитель тяги

3

Подключение подаю-
щей линии системы
отопления

4

Подключение обрат-
ной линии системы
отопления

5

Подсоединение газа

3.3

Функциональные элементы газовой

арматуры

1

2

3

1

Ниппель для измере-
ния давления газа на
входе

2

Ниппель для изме-
рения давления на
горелке

3

Регулировочный винт
