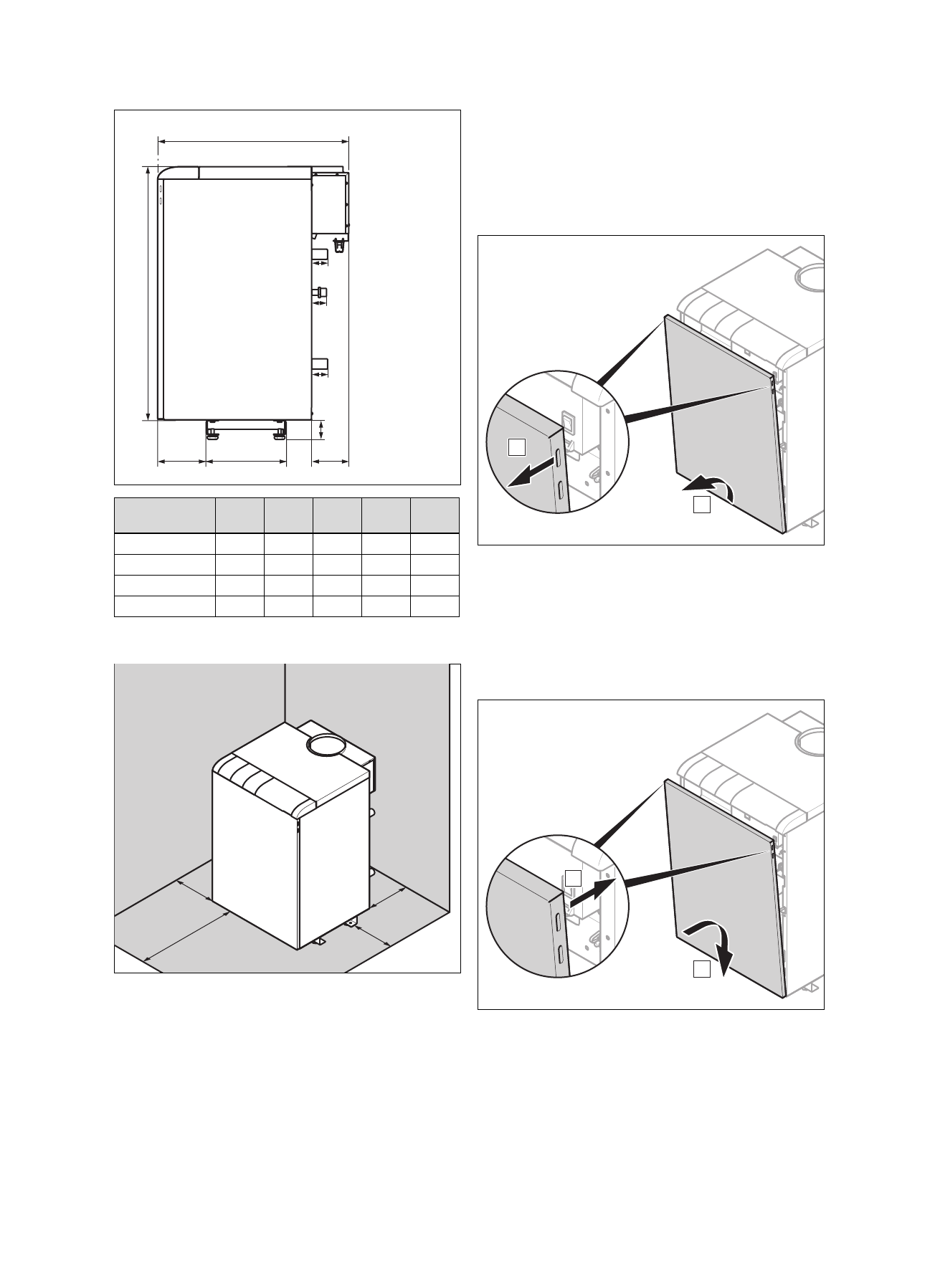

4 Монтаж
10
Руководство по установке и техническому обслуживанию Bear 0020217154_00
50
830
50
60
160
260
E
50
C
Элементы
управления
A
B
C
D
E
20KLOM17
335
180
600
130
100
30KLOM17
420
222
600
130
100
40KLOM17
505
265
600
150
100
50KLOM17
590
307
620
180
120
4.6
Соблюдение минимальных расстояний
100
100
800
100
▶
При использовании принадлежностей учитывайте
минимальное расстояние и свободное пространство
для монтажа.
4.7
Регулировка положения изделия
▶
С помощью регулируемых по высоте ножек отрегули-
руйте горизонтальное положение изделия.
4.8
Демонтаж/монтаж деталей облицовки
4.8.1 Демонтаж передней облицовки
B
A
1.
Возьмите переднюю облицовку сверху за боковые
ручки-выемки.
2.
Потяните верхнюю часть передней облицовки на
себя.
3.
Приподнимите переднюю облицовку вверх, чтобы
вывести нижние крепёжные скобы из гнёзд.
4.8.2 Монтаж передней облицовки
A
B
1.
Вставьте переднюю облицовку нижними крепёж-
ными скобами в гнезда.
2.
Прижмите верхнюю часть передней облицовки к
изделию до защёлкивания облицовки.
