Осмотр и техобслуживание 9

0020217154_00 Bear Руководство по установке и техническому обслуживанию

19

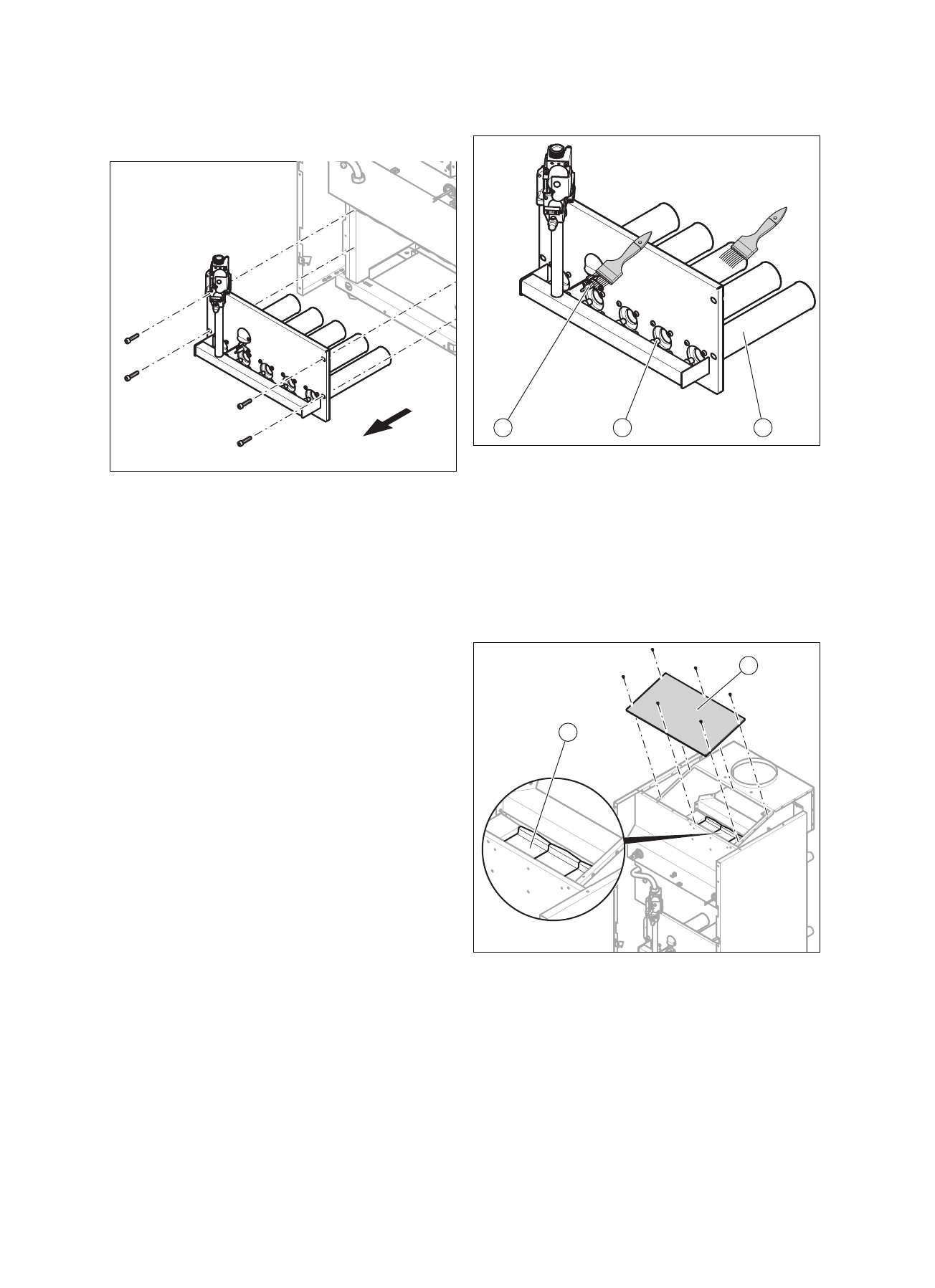

9.4

Снятие/установка горелки

9.4.1 Демонтаж горелки

1.

Перекройте газовый запорный кран.

2.

Демонтируйте переднюю облицовку. (→ страница 10)

3.

Отверните резьбовое соединение на газовом шту-

цере.

4.

Отверните резьбовые соединения на консоли го-

релки.

5.

Отсоедините штекер на газовой арматуре. Отсо-

едините штекер контрольного электрода и проводов

электрода розжига.

6.

Извлеките горелку.

9.4.2 Установка горелки

1.

Вставьте горелку.

2.

Подключите штекер контрольного электрода и про-

вода электрода розжига. Подсоедините штекер к

газовой арматуре.

3.

Закрепите резьбовые соединения на консоли го-

релки.

4.

Заверните резьбовое соединение на газовом шту-

цере. При этом установите новую прокладку.

9.5

Очистка горелки

1

2

3

1.

Очистите трубки горелки (1) кисточкой или щёткой.

Особо тщательно очищайте область первичного

воздухозабора и выходные отверстия.

2.

Очистите сопла горелки (2).

3.

Очистите электрод розжига и контроля (3).

9.6

Очистка теплообменника

1.

Снимите крышку облицовки. (→ страница 11)

2.

Снимите теплоизоляцию над коллектором отходя-

щих газов.

1

2

3.

Выверните винты крепления щитка (1) и снимите

его.

4.

Снимите горелку. (→ страница 19)

5.

Очистите тяги отвода отходящих газов (2) с помо-

щью щётки.
