Установка 5

0020217154_00 Bear Руководство по установке и техническому обслуживанию

13

1

2

3.

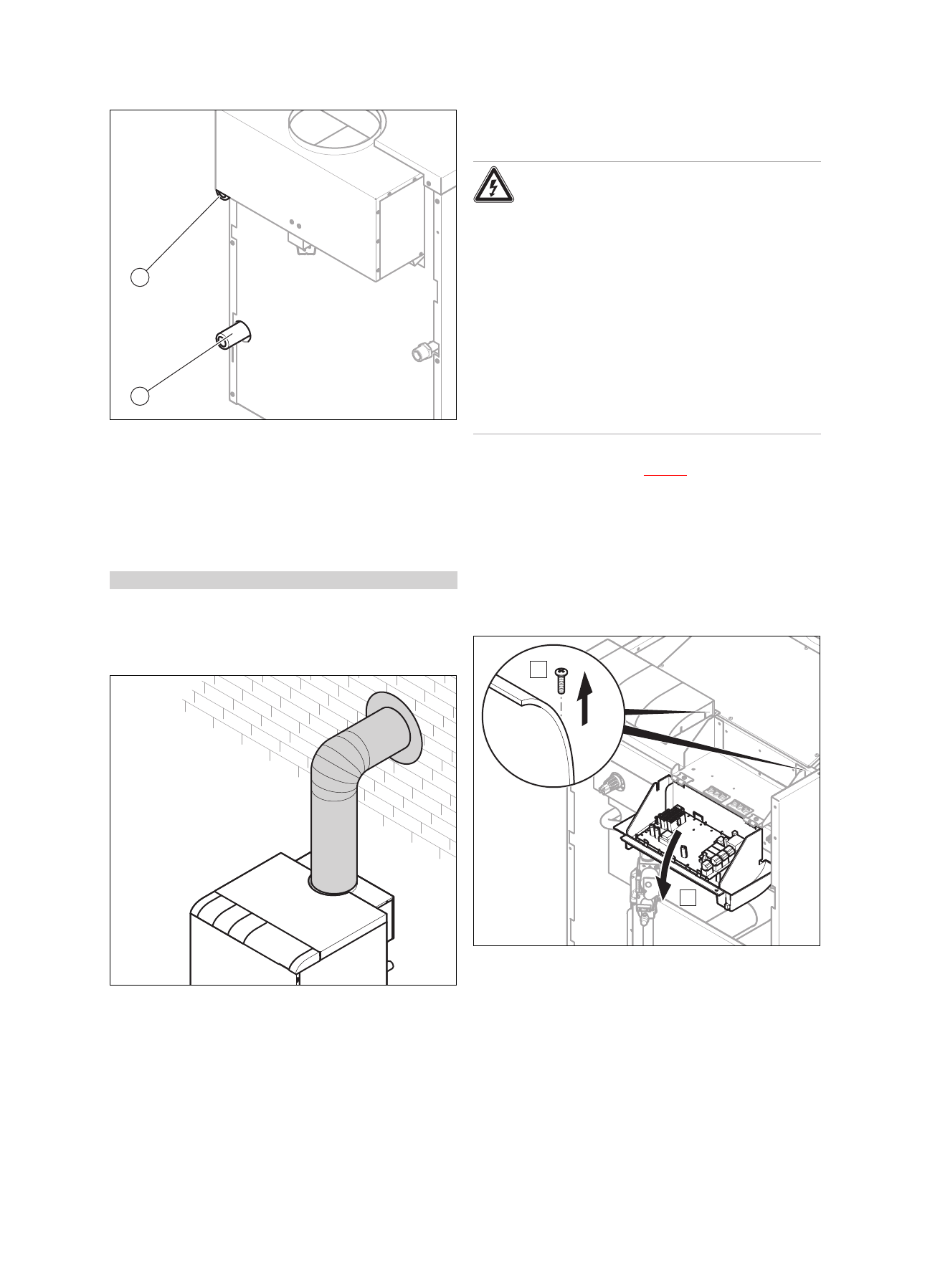

Подсоедините подающую линию системы отопления

к подключению подающей линии системы отопления

(1).

4.

Подсоедините обратную линию системы отопления

к подключению обратной линии системы отопления

(2).

5.5

Подключение накопителя горячей воды

Условия: Изделие с накопителем горячей воды

▶

При подключении используйте руководство по уста-

новке накопителя горячей воды и принадлежностей.

5.6

Присоединение трубы отходящих газов

▶

Проложите трубу отходящих газов к дымовой трубе с

подъёмом.

▶

Вертикальный участок трубы отходящих газов до от-

вода должен быть не меньше 50 см.

5.7

Электромонтаж

5.7.1 Указания по электромонтажу

Опасность!
Опасность для жизни в результате по-

ражения электрическим током при не-

правильном выполнении электрического

подключения!
Неправильно выполненное электрическое

подключение может нарушить эксплуа-

тационную безопасность изделия и стать

причиной травм и материального ущерба.

▶

Выполняйте электромонтаж только в

том случае, если вы являетесь прошед-

шим обучение специалистом и облада-

ете соответствующей квалификацией.

▶

Соблюдайте при этом действующие

законы, стандарты и директивы.

Изделие подготовлено к простому электрическому под-

ключению. Сетевой кабель, насосы и датчики темпера-

туры уже смонтированы и подключены.
На схеме электрических соединений в Приложении при-

водятся все возможности подключения.
Если подключается какая-либо принадлежность (регуля-

тор, комнатный термостат), перемычку на соответствую-

щем штекере нужно удалить.

5.7.2 Открывание распределительной коробки

B

A

1.

Отключите электропитание изделия и примите меры

для предотвращения его нежелательного повтор-

ного включения.

2.

Демонтируйте переднюю облицовку. (→ страница 10)

3.

Выверните крепёжные винты распределительной

коробки.

4.

Отведите распределительную коробку вперёд.
