6
1. Светодиодный индикатор режима работы и состояния котла
(разноцветный)
Соответствие цветовой индикации и состояния котла см. в табл. № 1 внизу
страницы.
2. Светодиодный индикатор режима работы и состояния котла
(разноцветный)
Соответствие цветовой индикации и состояния котла см. в табл. № 1 внизу
страницы.
3. Манометр
Манометр показывает давление теплоносителя в системе отопления.
4. Выключатель режима отопления и регулятор температуры
Этим регулятором включается и выключается режим отопления и
регулируется температура теплоносителя в контуре отопления в диапазоне
от 5°C до 78°C.
Когда регулятор установлен в положение
(повернут против часовой
стрелки до упора), котел работает в летнем режиме и отопление
отключено.
5. Разблокировка котла и регулятор температуры санитарной воды
Регулятором котел переводится в ждущий режим (позиция
, ручка
повернута против часовой стрелки до упора) и регулируется температура
санитарной воды в диапазоне от 5°C до 58°C.
Если котел заблокировался, то для его разблокировки ручку надо повернуть
в положение .
ВНИМАНИЕ
Котел оснащен ограничителем расхода санитарной воды на 10 литров в
минуту. Температура санитарной воды зависит не только от положения
регулятора 5, а также определяется величиной горячего водоразбора и
температурой поступающей в котел воды.
1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ
1.1. ПАНЕЛЬ УПРАВЛЕНИЯ

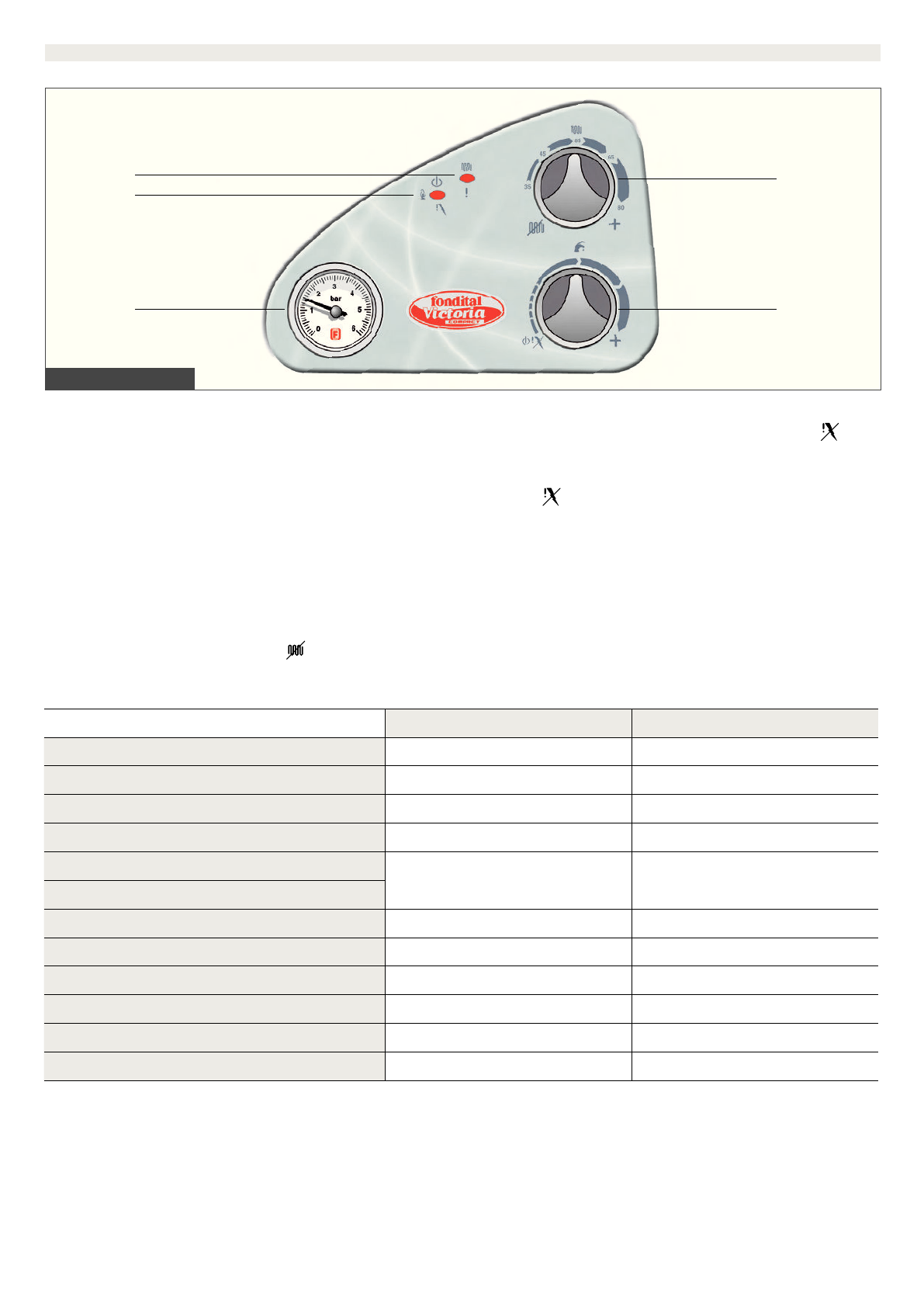

Рис. 1 – Панель управления
1
2
3
5
4
ПОЯСНЕНИЯ ОБОЗНАЧЕНИЙ В ТАБЛИЦЕ
ВЫКЛЮЧЕН
светодиодный индикатор не горит
КРАСНЫЙ
светодиодный индикатор горит ровным цветом, указанным в таблице
МИГАЮЩИЙ КРАСНЫЙ светодиодный индикатор мигает цветом, указанным в таблице
КРАСНЫЙ/ЗЕЛЕНЫЙ
светодиодный индикатор мигает поочередно цветами, указанными в таблице
любой
состояние светодиодного индикатора не имеет значения
Светодиод № 1
Светодиод №
На котел подано электропитание
любой
ЗЕЛЕНЫЙ
Есть пламя
любой
ЖЕЛТЫЙ
Активирован режим отопления
ЗЕЛЕНЫЙ
любой
Блокировка из-за отсутствия пламени
ВЫКЛЮЧЕН
КРАСНЫЙ
Блокировка из-за срабатывания термостата дымовых газов (CTN)
ЖЕЛТЫЙ
ВЫКЛЮЧЕН
Блокировка из-за срабатывания дифреле перепада давления (CTFS)
Блокировка из-за срабатывания термостата безопасности
КРАСНЫЙ
ВЫКЛЮЧЕН
Неисправность газового клапана
МИГАЮЩИЙ ЗЕЛЕНЫЙ
ВЫКЛЮЧЕН
Недостаточное давление в контуре отопления
МИГАЮЩИЙ ЖЕЛТЫЙ
ВЫКЛЮЧЕН
Высокая температура теплоносителя в контуре отопления ( >85°C )
МИГАЮЩИЙ КРАСНЫЙ
любой
Неисправность датчика температуры контура отопления
МИГАЮЩИЙ ЖЕЛТЫЙ/КРАСНЫЙ
ВЫКЛЮЧЕН
Неисправность датчика температуры контура ГВС
МИГАЮЩИЙ ЗЕЛЕНЫЙ/КРАСНЫЙ
ВЫКЛЮЧЕН
Табл. № 1 – Светодиодная индикация – Состояние котла
