Длина трубы (м)
Диаметр диафрагмы на дымоходе (мм)
0,5 ≤ L ≤ 10*
Ø
7
10 ≤ L ≤ 6*
Не используется
* без учета первого изгиба к котлу
3.2.6.2.3. Подача воздуха и отвод продуктов сгорания через раздельные трубы
Ø
80 мм
Типы установки C12 - C32 - C42
Подвод воздуха
Минимально допустимая длина трубы подачи воздуха – 1м.
Каждое колено 90° с большим радиусом (R=D) изгиба эквивалентно 1 м трубы.
Каждое колено 90° с малым радиусом (R<D) изгиба эквивалентно 1,5 м трубы.
Отвод продуктов сгорания
Минимально допустимая длина трубы отвода продуктов сгорания – 0,5 м.
Каждое колено 90° с большим радиусом (R=D) изгиба эквивалентно 1,5 м прямой дымоотводящей трубы.
Каждое колено 90° с малым радиусом (R<D) изгиба эквивалентно ,5 м прямой дымоотводящей трубы.
Выбор применяемых диафрагм, поставляемых с котлом (Pиc. 11)
Диафрагма подачи воздуха диам. 7 мм входит в комплект раздельных труб, поставляемый производителем как опция.
Вышеприведенные данные справедливы для системы воздухоподачи/дымоотвода, выполненной из жестких и гладких труб,
поставляемых производителем котла.

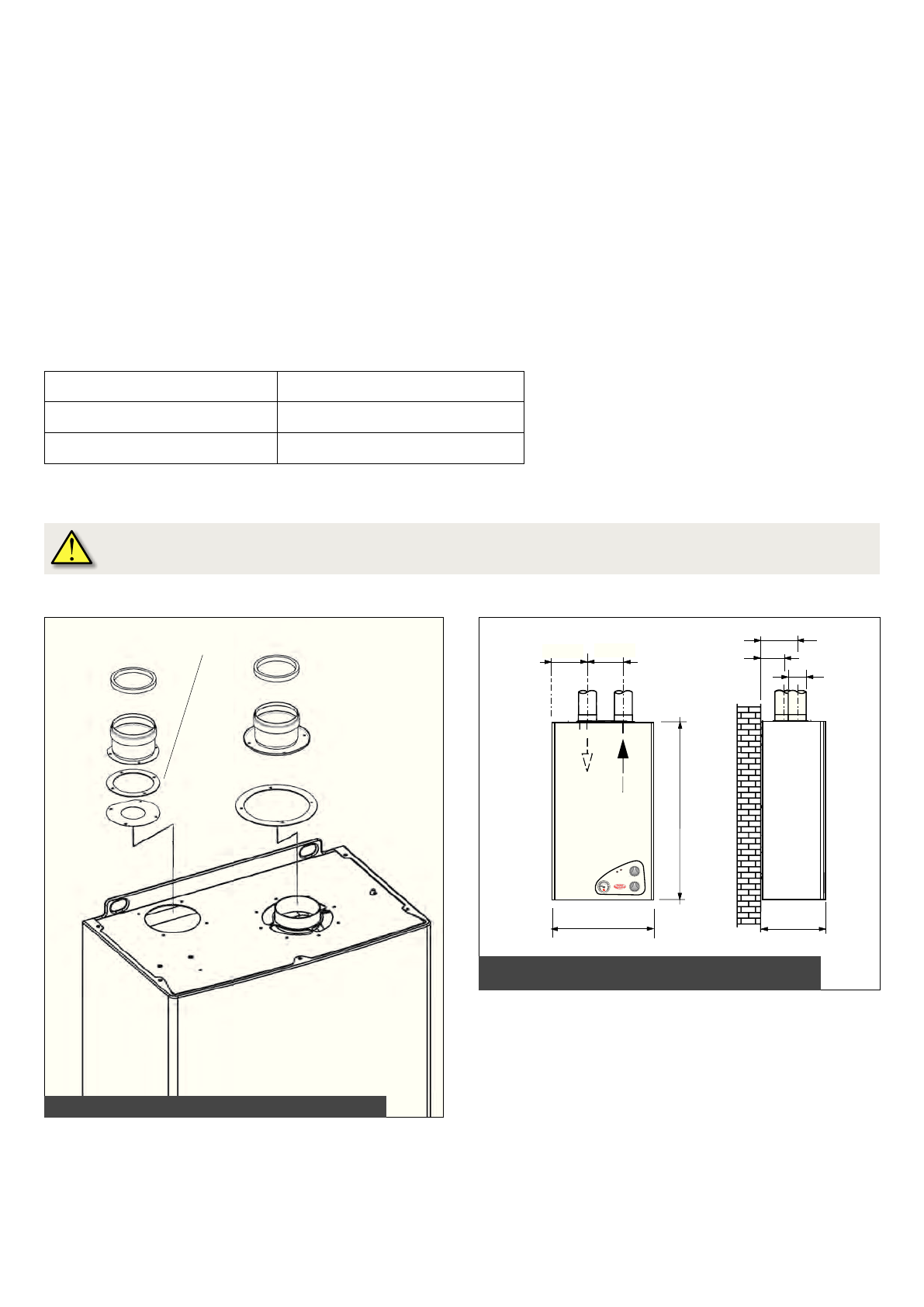

Рис. 13 - Система раздельных труб воздухозабора/дымоотвода (CTFS)
0
1
3
6
5
4
2
bar
1
3
5
4
2
bar
1
0
1
3
6
5
4
2
bar
1
3
5
4
2
bar
3
4
2
bar
1
3
5
4
2
bar
250
400
700
136,5
56,5
Ø 80
146,5
145
Рис. 1 - Размеры для подсоединения раздельных труб воздухозабора/
дымоотвода (CTFS)
Диафрагма воздуха
108,5
145
Содержание
- 4 ВАЖНАЯ ИНФОРМАЦИЯ
- 5 СОДЕРЖАНИЕ; Общие указания для установщика, техперсонала и пользователя
- 8 котла в ждущий режим комнатный термостат отключается.; эффективность действия продукта.
- 9 В зависимости от причины блокировки действуйте, как описано ниже.; котла и возможному выплескиванию из него воды.; Рис. – Кран подпитки; КРАН ПОДПИТКИ
- 10 животных и материальных ценностей.; Запрещается использовать воду.
- 12 Модель CTN; Вид снизу
- 13 Модель CTFS
- 15 Входное давление газа
- 17 ИНСТРУКЦИИ ПО УСТАНОВКЕ
- 20 Прямой вывод наружу; Кроме того, дымоход должен отвечать следующим требованиям:
- 22 направлении выхода во избежание затекания дождевой воды.; Не используется; Диаметр диафрагмы на дымоходе; ≤ L ≤; поставляемых производителем котла.
- 23 Подвод воздуха; Минимально допустимая длина трубы подачи воздуха – 1м.; Отвод продуктов сгорания; Диафрагма воздуха
- 24 - Измерить температуру отходящих газов и содержание СО; Данные измерения проводить при работающем котле.; Точки ввода зондов при измерении КПД; ВOЗДУX
- 25 циркуляционный насос и теплообменник.; КОНТУР ОТОПЛЕНИЯ; радиаторных кранах и конфигурацию самой системы.; КОНТУР ГВС; должна рассчитываться на основании этих данных.; ПPOКЛAДКA
- 30 A) Регулировка максимальной мощности; OUT
- 33 ТАБЛИЦА ПРИЧИН ТЕХНИЧЕСКИХ НЕПОЛАДОК; СОСТОЯНИЕ КОТЛА
