3.2.6.2 Котел с принудительным отводом продуктов сгорания
При расположении на стене газоотводных терминалов котла соблюдать расстояния, предписанные действующими спецификациями и стандартами
страны установки.

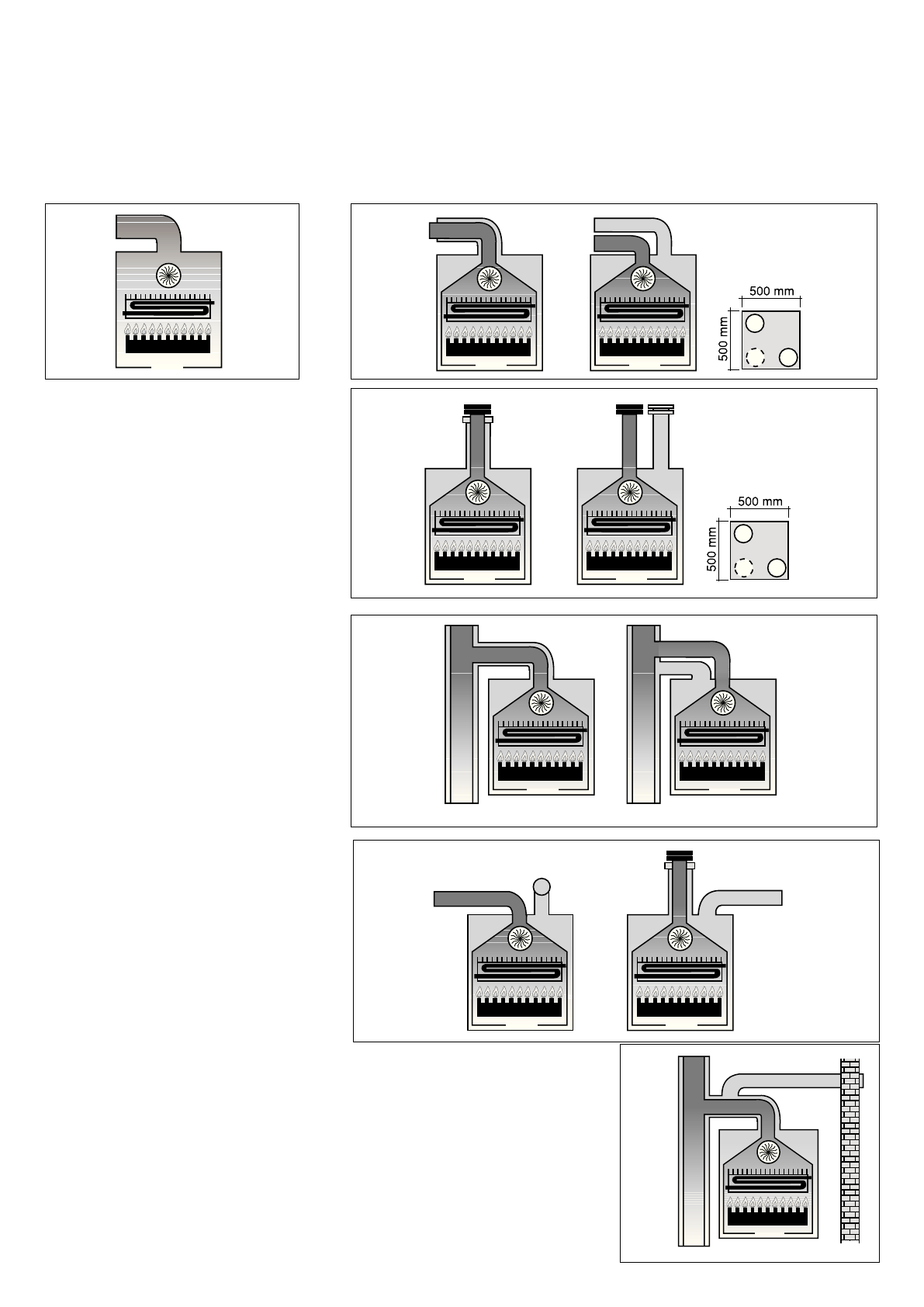

3.2.6.2.1. Конфигурация воздухозаборных и газоотводящих труб
тип
C12
тип
C32
тип
C42
тип
C52
Тип
C82
тип
B22
Тип B22
В конструкции данного котла не предусмотрено
использование устройства защиты от
опрокидывания тяги. Наоборот, на выходе камеры
сгорания/теплообменника котел должен быть
оснащен вытяжным вентилятором.
Тип C12
Конструкция котла предусматривает
подсоединение к горизонтальным терминалам
для воздухозабора и дымоотвода, выходящих
наружу через коаксиальные или разддельные
трубы. При этом расстояние между
воздухозаборной трубой и дымоотводной трубой
должно быть не менее 50 мм (см. рисунок сбоку
на этой странице) и оба терминала должны
быть расположены внутри квадратного сечения
размером 500х500 мм.
Тип C32
Конструкция котла предусматривает
подсоединение к вертикальным терминалам
для воздухозабора и дымоотвода, выходящим
наружу через коаксиальные или раздельные
трубы. При этом расстояние между
воздухозаборной трубой и газоотводной трубой
должно быть не менее 50 мм (см. рисунок сбоку
на этой странице) и оба терминала должны
быть расположены внутри квадратного сечения
размером 500х500 мм.
Тип C42
Конструкция котла предусматривает
подсоединение к системе общего дымохода,
состоящего из двух терминалов - один для
воздухозабора, другой для дымоотвода, которые
могут быть коаксиальными или разделенными.
Дымоход должен отвечать требованиям
действующих стандартов.
Тип C52
Котел с раздельными трубами для воздухозабора
и дымоотвода. Эти трубы могут выходить в зоны
с разным давлением. Запрещается размещать
эти два терминала на противоположных стенах.
Тип C82
Конструкция котла предусматривает
подсоединение к воздухозаборному
терминалу и отдельному или общему
дымоходу для отвода продуктов сгорания.
Дымоход должен отвечать требованиям
действующих стандартов.
