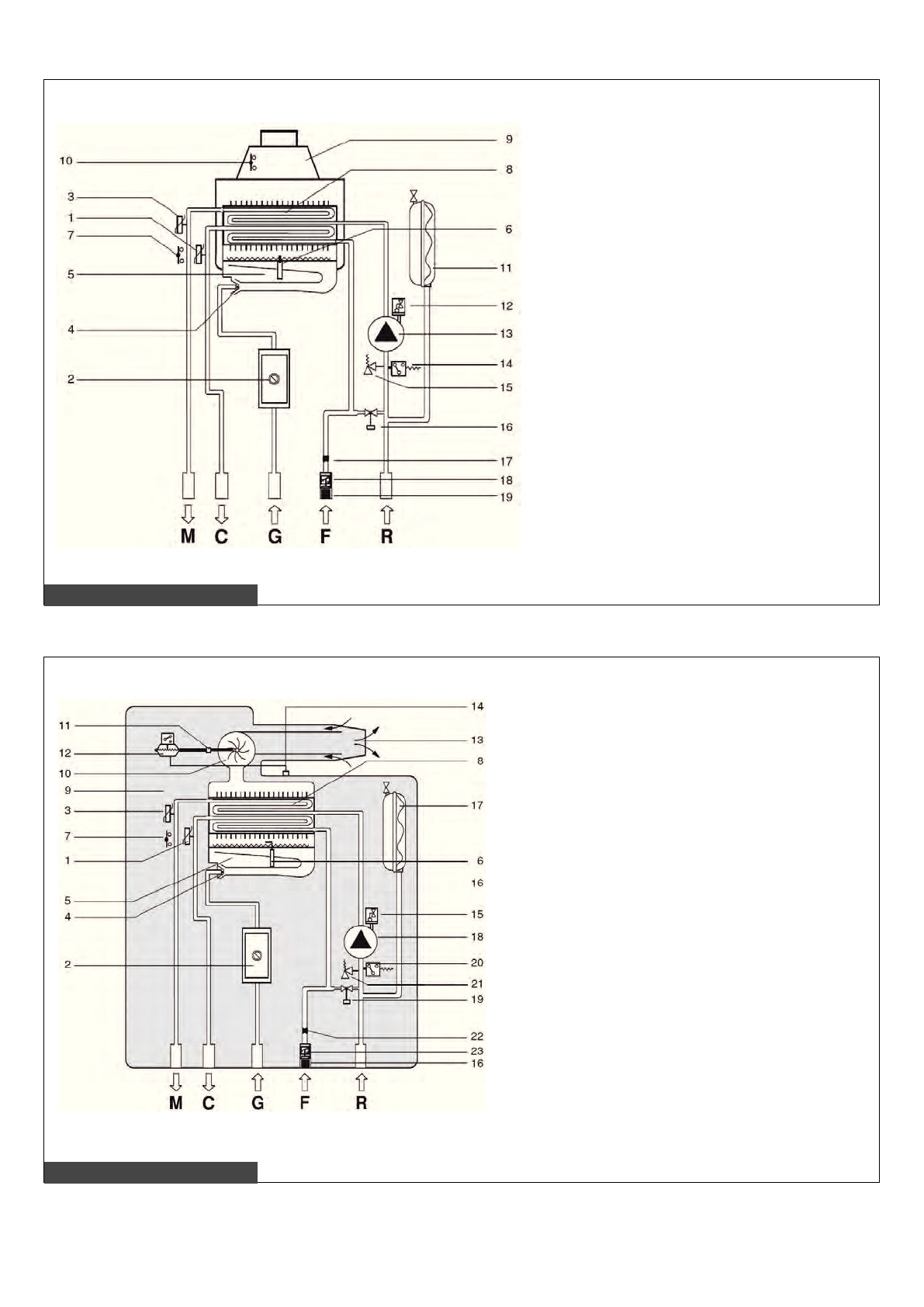

2.3. Гидравлические схемы котла
Рис. 5 – Гидравлическая схема модели CTN
Рис. 6 – Гидравлическая схема модели CTFS
1.
Датчик температуры ГВС
2.
Модулирующий газовый клапан
3.
Датчик температуры контура отопления
4.
Форсунки горелки
5.
Горелка
6.
Электрод розжига/определения наличия пламени
7.
Термостат безопасности
8.
Битермический теплообменник
9.
Дымоулавливатель
10.
Термостат дымовых газов
11.
Расширительный бачок
12.
Клапан выпуска воздуха
13.
Циркуляционный насос
14.
Реле минимального давления в контуре отопления
15.
Предохранительный клапан бар
16
. Кран подпитки
17.
Ограничитель расхода ГВС – 10 литров в минуту
18.
Датчик протока санитарной воды
19.
Фильтр на входе холодной санитарной воды
M
Подача в систему отопления
C
Выход ГВС
G
Подвод газа
F
Вход холодной санитарной воды
R
Возврат из системы отопления
1.
Датчик температуры ГВС
2.
Модулирующий газовый клапан
3.
Датчик температуры контура отопления
4.
Форсунки горелки
5.
Горелка
6.
Электрод розжига/определения наличия пламени
7.
Термостат безопасности
8.
Битермический теплообменник
9.
Герметичная камера сгорания
10.
Вытяжной вентилятор
11.
Точка контроля давления в дымоотводе
12.
Предохранительное реле разности давлений
воздухоподачи/дымоотвода
13.
Коаксиальная труба воздухоподачи/дымоотвода
14.
Точка контроля давления воздуха в камере сгорания
15.
Клапан выпуска воздуха
16.
Фильтр на входе холодной санитарной воды
17.
Расширительный бачок
18.
Циркуляционный насос
19.
Кран подпитки
20.
Реле минимального давления в контуре отопления
21.
Предохранительный клапан бар
22.
Ограничитель расхода ГВС – 10 литров в минуту
23.
Датчик протока санитарной воды
M
Подача в систему отопления
C
Выход ГВС
G
Подвод газа
F
Вход холодной санитарной воды
R
Возврат из системы отопления
