9

3.6. Переналадка котла на другие виды газа и регулировка горелки

Котлы изготовляются для работы на газе, указанном при заказе. Последующая возможная переналадка котла может выполняются только

квалифицированным персоналом, который при этом должен пользоваться предоставляемыми изготовителем специальными инструментами и провести

операции переналадки котла и необходимую регулировку горелки для правильного пуска и работы котла.

ПЕРЕНАЛАДКА КОТЛА С МЕТАНА НА СЖИЖЕННыЙ ГАЗ

- снять главную горелку;

- снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в зависимости от типа нового газа; ВНИМАНИЕ: следует

обязательно установить медные уплотнительные прокладки;

- установить главную горелку;

- на электронной плате переместить перемычку СМ1 (СН-GPL) в положение GPL - сжиженный газ (Рис. 0).

ПЕРЕНАЛАДКА КОТЛА С СЖИЖЕННОГО ГАЗА НА МЕТАН

- снять главную горелку;

- снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в зависимости от типа нового газа; ВНИМАНИЕ: следует

обязательно установить медные уплотнительные прокладки;

- установить главную горелку;

- на электронной плате переместить перемычку СМ1 (СН-GPL) в положение СН - метан (Рис. 0).

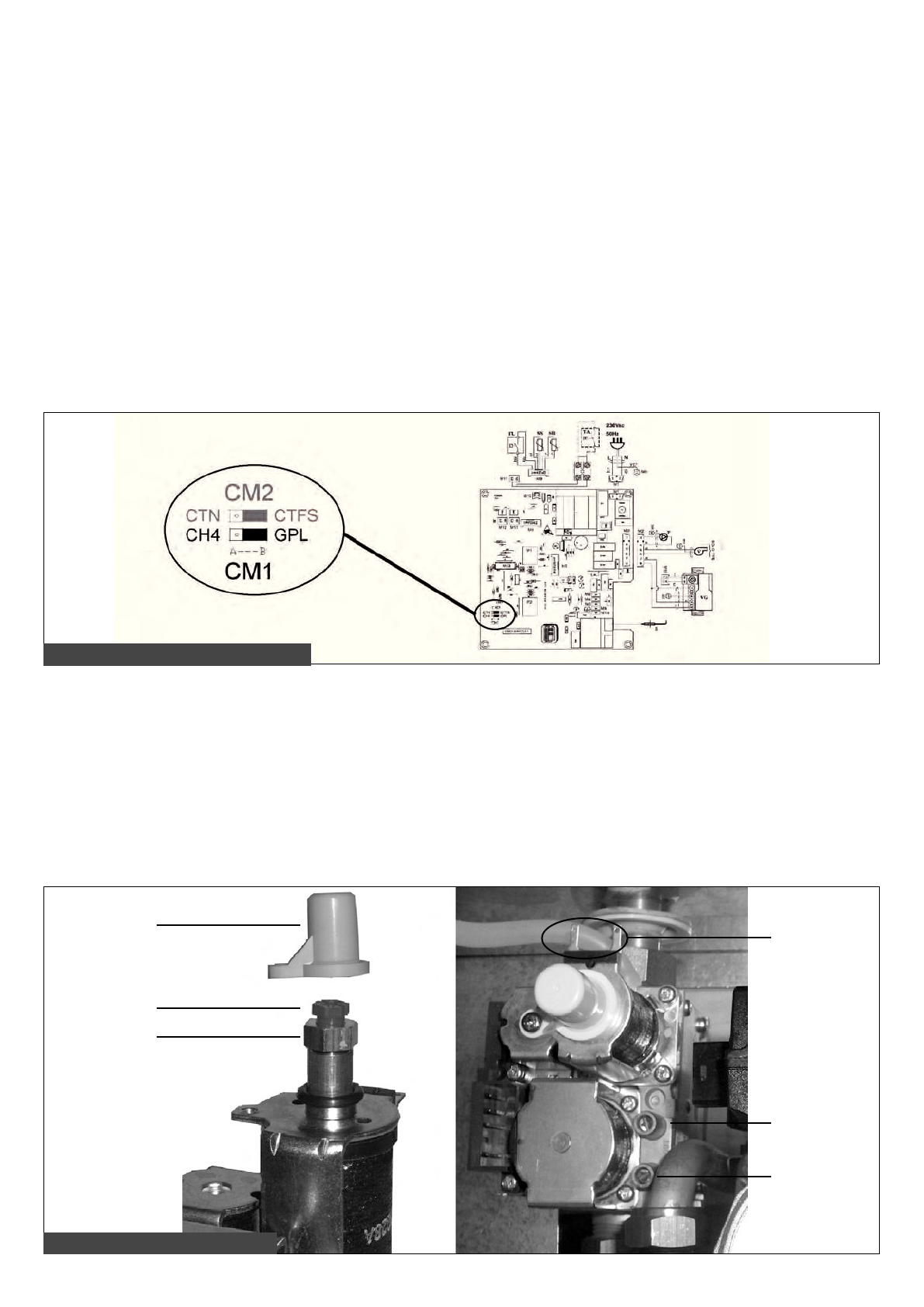

Рис. 0 – Перемычки выбора Метан – Сжиженный газ

A) Регулировка максимальной мощности

- проверить значение давления газа на входе (см. табл.  и  на стр. 1);

- снять пластмассовый колпачок А (Рис. 1), расположенный на бобине модулятора, который защищает

 регулировочные винты регулятора давления;

- подсоединить микроманометр к штуцеру IN (Рис. 1) для проверки давления на входе газового клапана или к штуцеру OUT (Рис. 0) для проверки

давления на горелке;

- повернуть регулятор 5 на панели управления (Рис. 1) по часовой стрелке до упора и открыть один или два крана горячей воды, чтобы котел работал на

максимальной мощности;

- для УВЕЛИЧЕНИЯ давления на горелке вращать латунную гайку В (Рис. 1) ПО ЧАСОВОЙ СТРЕЛКЕ и для УМЕНЬШЕНИЯ давления вращать ее

ПРОТИВ ЧАСОВОЙ СТРЕЛКИ

- при работе на сжиженном газе латунную гайку В закрутить ПО ЧАСОВОЙ СТРЕЛКЕ до упора.

Рис. 1 – Регулировка газового клапана

D

OUT

IN

A

C
B
