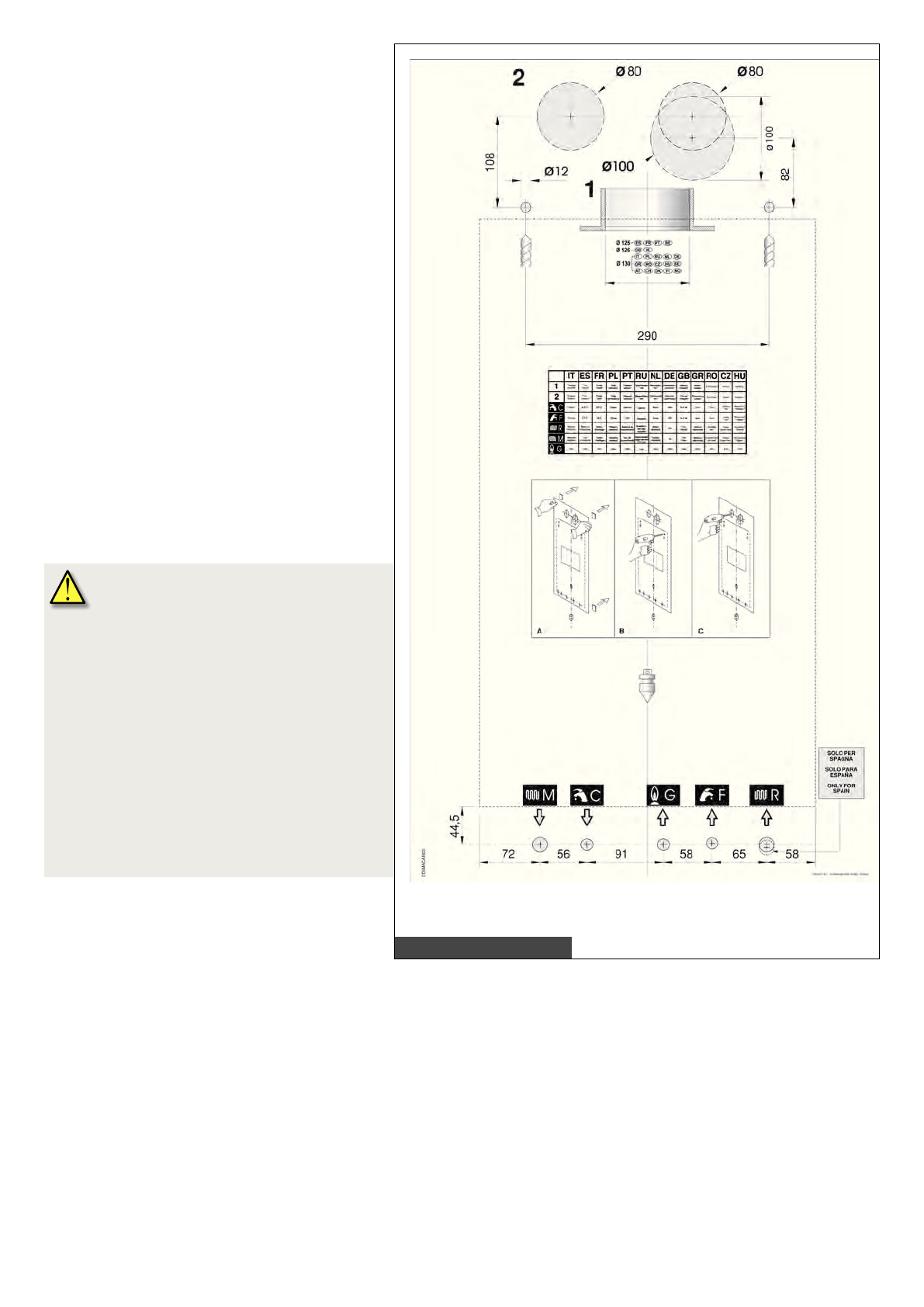

Рис. 8 – Монтажный шаблон

3.2.3. Paзмeщeниe котла

Каждый котел снабжен специальным бумaжным
шаблоном, находящимся в упаковке (pиc. 8), который
позволяет подготовить трубы для подключения к системе
отопления, к линии воды санитарного назначения, к
газовой магистрали и воздухоподающие/дымоотводящие
трубы в момент их разводки, т.е. до начала установки
котла на выбранное место.
Этот шаблон изготовлен из прочного бумажного
листа, который, c пoмoщью уpoвня, крепится на стену,
предназначенную для установки котла. На шаблоне
имеются все указания, необходимые для выполнения
отверстий для крепления котла к стене двумя болтами с
эластичными дюбелями.
В нижней части шаблона можно отметить точное место,
в котором будет выполнено соединение труб подачи газа,
подачи холодной воды, выход горячей воды, подачи в
систему отопления и возврат из системы отопления.
В верхней части шаблона указано точное место, куда будут
выходить воздухоподающая и дымоотводящая трубы.

Учитывая, что температура стен, на

которых  установлен котел, и температура на

поверхности коаксиальных труб

воздухозабора и отвода газов ниже 60°C,

нет необходимости выдерживать

минимальное расстояние от стен из

воспламеняющихся материалов.

Если при установке котлов с раздвоенными

трубами  воздухоподачи и отвода

газов возможен контакт со стенами из

воспламеняющихся материалов, то между

такой стеной и дымоотводной трубой

следует положить изоляционный материал.
