DIVAtop MICRO C
8
IT
cod. 3540S270 - 02/2010 (Rev. 00)
5. CARATTERISTICHE E DATI TECNICI
5.1 Vista generale e componenti principali

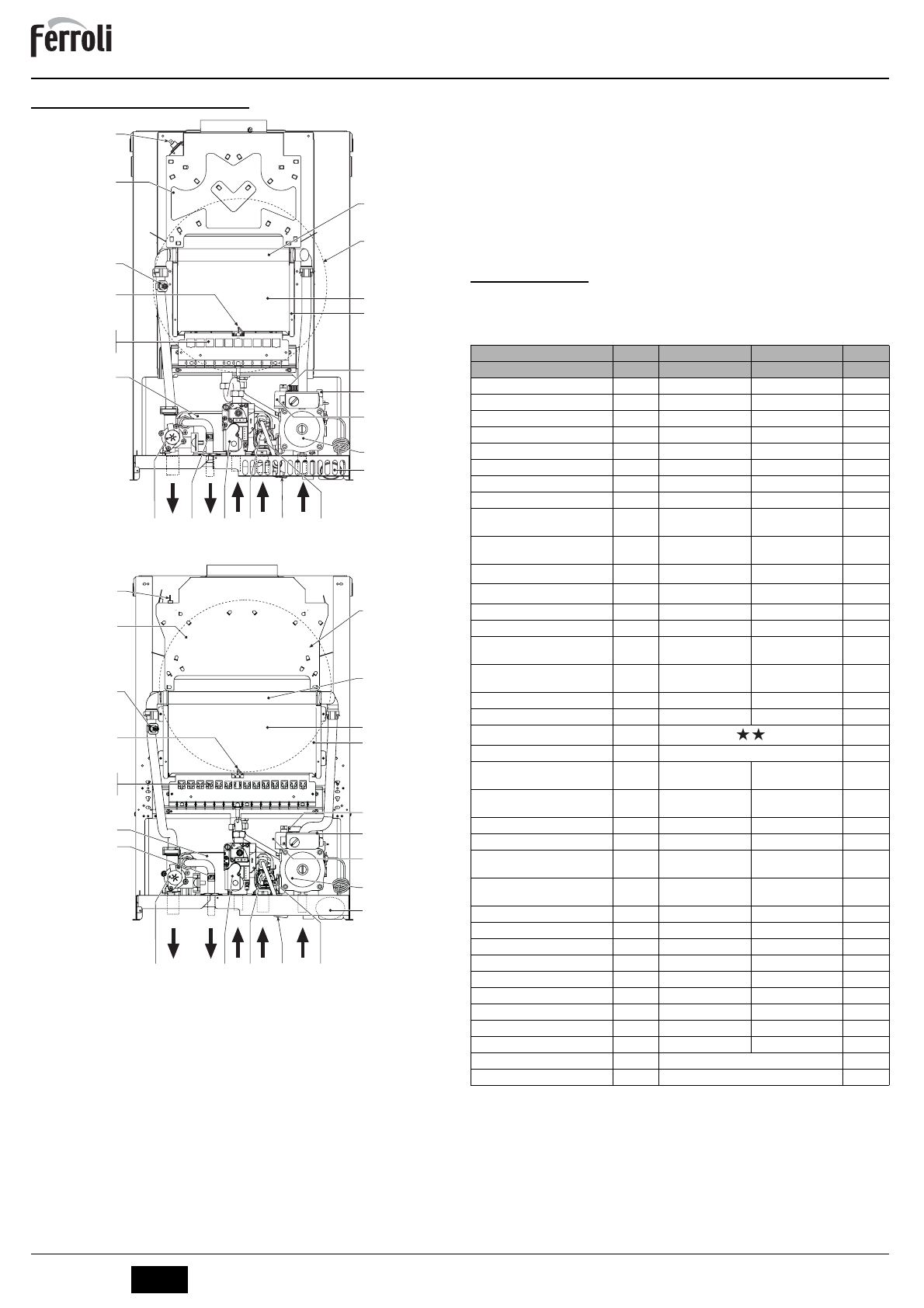

fig. 23 - Vista generale DIVAtop MICRO C 24
fig. 24 - Vista generale DIVAtop MICRO C 32
Legenda figure cap. 5
7
Entrata gas
8
Uscita acqua sanitaria
9
Entrata acqua sanitaria
10
Mandata impianto
11
Ritorno impianto
14
Valvola di sicurezza
19
Camera combustione
20
Gruppo bruciatori
26
Isolante camera di combustione
27
Scambiatore in rame
32
Circolatore riscaldamento
36
Sfiato aria automatico
37
Filtro entrata acqua
39
Regolatore di portata
42
Sensore di temperatura sanitaria
44
Valvola gas
47
Modureg
56
Vaso di espansione
72
Termostato ambiente
73
Termostato antigelo (opzionale)
74
Rubinetto di riempimento impianto
78
Antirefouleur
81
Elettrodo d’accensione/rilevazione
95
Valvola deviatrice
126
Termostato fumi
136
Flussometro
138
Sonda esterna
139
Cronocomando remoto (OpenTherm)
145
Manometro
194
Scambiatore
246
Trasduttore di pressione
278
Sensore doppio (Sicurezza + Riscaldamento)
288
Kit antigelo (opzionale per installazione all’esterno)
5.2 Tabella dati tecnici
Nella colonna a destra viene indicata l’abbreviazione utilizzata nella targhetta dati tecni-
ci.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
DIVAtop MICRO C 24
DIVAtop MICRO C 32
Dato
Unità
Portata termica max
kW
25.8
34.4
(Q)
Portata termica min
kW
8.3
11.5
(Q)
Potenza Termica max riscaldamento
kW
23.5
31.3
(P)
Potenza Termica min riscaldamento
kW
7.0
9.7
(P)
Potenza Termica max sanitario
kW
23.5
31.3
Potenza Termica min sanitario
kW
7.0
9.7
Ugelli bruciatore G20
n° x Ø
11 x 1.35
15 x 1.35
Pressione gas alimentazione G20
mbar
20
20
Pressione max a valle valvola a gas
(G20)
mbar
12.0
12.0
Pressione min a valle valvola a gas
(G20)
mbar
1.5
1.5
Portata gas max G20
nm
3
/h
2.73
3.64
Portata gas min G20
nm
3
/h
0.88
1.22
Ugelli bruciatore G31
n° x Ø
11 x 0.79
15 x 0.79
Pressione gas alimentazione G31
mbar
37.0
37
Pressione max a valle valvola a gas
(G31)
mbar
35.0
35.0
Pressione min a valle valvola a gas
(G31)
mbar
5.0
5.0
Portata gas max G31
kg/h
2.00
2.69
Portata gas min G31
kg/h
0.65
0.90
Classe efficienza direttiva 92/42 EEC
-
Classe di emissione NOx
-
3 (<150 mg/kWh)
(NOx)
Pressione max esercizio riscalda-
mento
bar
3
3
(PMS)
Pressione min esercizio riscalda-
mento
bar
0.8
0.8
Temperatura max riscaldamento
°C
90
90
(tmax)
Contenuto acqua riscaldamento
litri
1.0
1.2
Capacità vaso di espansione riscalda-
mento
litri
8
10
Pressione precarica vaso di espan-
sione riscaldamento
bar
1
1
Pressione max di esercizio sanitario
bar
9
9
(PMW)
Pressione min di esercizio sanitario
bar
0,25
0.25
Portata sanitaria Dt 25°C
l/min
13.4
17.9
Portata sanitaria Dt 30°C
l/min
11.2
14.9
(D)
Grado protezione
IP
X5D
X5D
Tensione di alimentazione
V/Hz
230V/50Hz
230V/50Hz
Potenza elettrica assorbita
W
80
90
Potenza elettrica assorbita sanitario
W
80
90
Peso a vuoto
kg
28
31
Tipo di apparecchio
B
11BS
PIN CE
0461B
R
0843
