DIVAtop MICRO C
43
FR
cod. 3540S270 - 02/2010 (Rev. 00)
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5.1 Vue générale et composants principaux

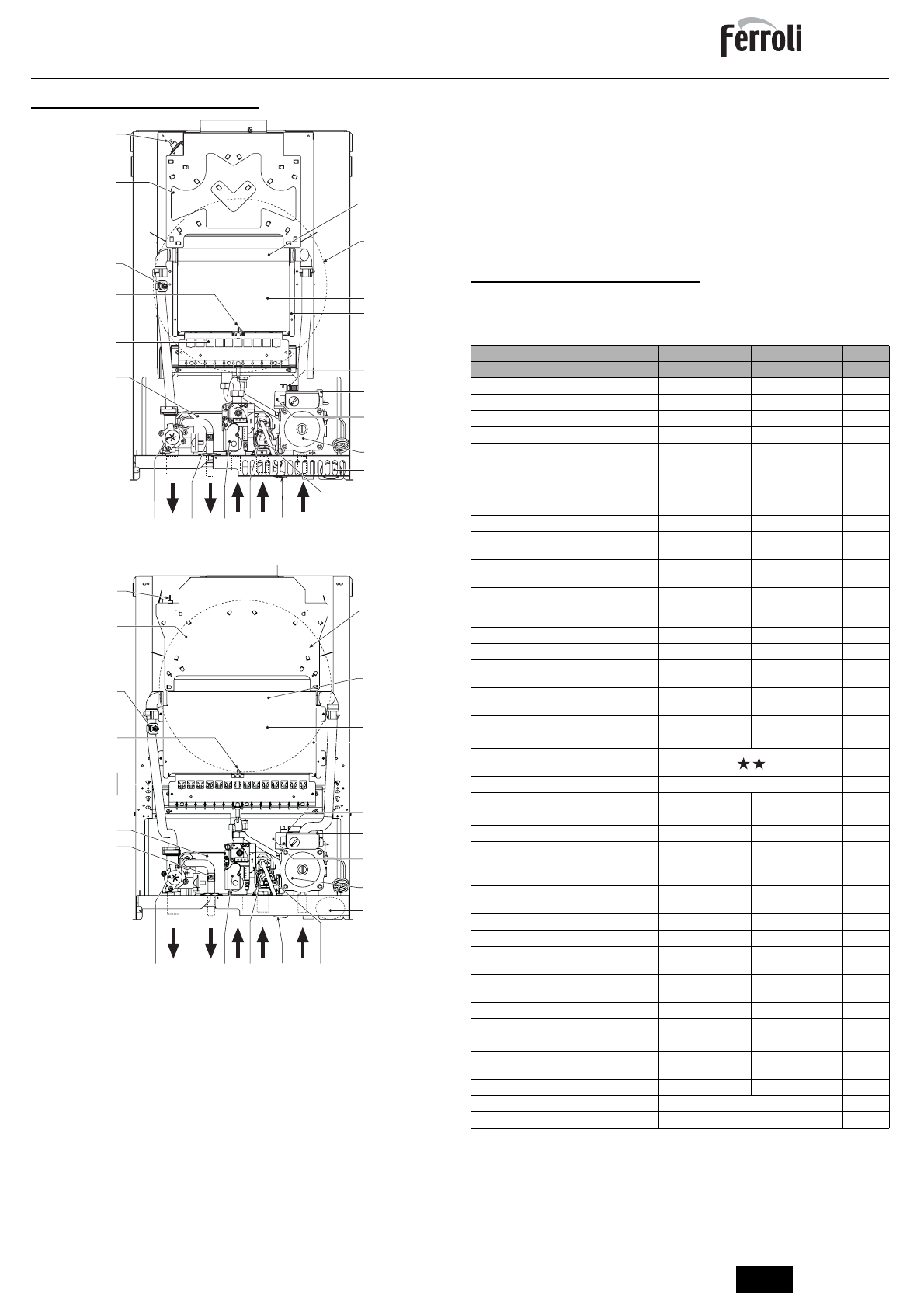

fig. 23 - Vue générale DIVAtop MICRO C 24
fig. 24 - Vue générale DIVAtop MICRO C 32
Légende figure cap. 5
7
Arrivée gaz
8
Sortie eau chaude sanitaire
9
Entrée eau chaude sanitaire
10
Départ installation
11
Retour installation
14
Soupape de sécurité
19
Chambre de combustion
20
Groupe brûleurs
26
Isolant chambre de combustion
27
Échangeur en cuivre
32
Circulateur circuit chauffage
36
Purgeur air automatique
37
Filtre entrée eau
39
Régulateur de débit
42
Capteur de température eau chaude sanitaire
44
Vanne à gaz
47
Modureg
56
Vase d'expansion
72
Thermostat d'ambiance
73
Thermostat antigel (option)
74
Robinet de remplissage installation
78
Antirefouleur
81
Électrode d'allumage/détection
95
Déviateur
126
Thermostat fumées
136
Débitmètre
138
Sonde externe
139
Chronocommande à distance (Opentherm)
145
Manomètre
194
Échangeur
246
Transducteur de pression
278
Capteur double (sécurité + chauffage)
288
Kit antigel (Option pour installation à l'extérieur)
5.2 Tableau des caractéristiques techniques
Dans la colonne de droite est indiquée l'abréviation utilisée dans la plaque des caractéri-
stiques techniques.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
DIVAtop MICRO C 24
DIVAtop MICRO C 32
Donnée
Unité
Puissance thermique maxi
kW
25.8
34.4
(Q)
Puissance thermique mini
kW
8.3
11.5
(Q)
Puissance thermique maxi chauffage
kW
23.5
31.3
(P)
Puissance thermique mini chauffage
kW
7.0
9.7
(P)
Puissance thermique maxi eau
chaude sanitaire
kW
23.5
31.3
Puissance thermique mini eau chaude
sanitaire
kW
7.0
9.7
Gicleurs brûleur G20
n° x Ø
11 x 1,35
15 x 1,35
Pression gaz alimentation G20
mbar
20
20
Pression gaz maxi en aval vanne à
gaz (G20)
mbar
12.0
12.0
Pression gaz mini en aval vanne à
gaz (G20)
mbar
1.5
1.5
Débit gaz à puissance maxi G20
nm
³
/h
2.73
3.64
Débit gaz à puissance mini G20
nm
³
/h
0.88
1.22
Gicleurs brûleur G31
n° x Ø
11 x 0,79
15 x 0,79
Pression gaz alimentation G31
mbar
37.0
37
Pression maxi en aval vanne à gaz
(G31)
mbar
35.0
35.0
Pression mini en aval vanne à gaz
(G31)
mbar
5.0
5.0
Débit gaz à puissance maxi G31
kg/h
2.00
2.69
Débit gaz à puissance mini G31
kg/h
0.65
0.90
Classe de rendement selon la direc-
tive européenne 92/42 EEC
-
Classe d'émission NOx
-
3 (<150 mg/kWh)
(NOx)
Pression maxi exercice chauffage
bars
3
3
(PMS)
Pression mini exercice chauffage
bars
0.8
0.8
Température maxi chauffage
°C
90
90
(tmax)
Capacité eau installation chauffage
litres
1.0
1.2
Capacité du vase d'expansion chauf-
fage
litres
8
10
Pression de précharge vase d'expan-
sion chauffage
bars
1
1
Pression maxi d'exercice sanitaire
bars
9
9
(PMW)
Pression mini d'exercice sanitaire
bars
0,25
0.25
Débit d'eau chaude sanitaire à Dt 25
°C
l/min
13.4
17.9
Débit d'eau chaude sanitaire à Dt 30
°C
l/min
11.2
14.9
D
Degré de protection
IP
X5D
X5D
Tension d'alimentation
V/Hz
230 V/50 Hz
230 V/50 Hz
Puissance consommée
W
80
90
Puissance électrique absorbée sanita-
ire
W
80
90
Poids à vide
kg
28
31
Type d'appareil
B
11BS
PIN CE
0461B
R
0
843
