DIVAtop MICRO C
11
ES
cod. 3540S270 - 02/2010 (Rev. 00)
ES
1. ADVERTENCIAS GENERALES
•
Leer atentamente las advertencias de este manual de instrucciones.
•
Una vez instalada la caldera, mostrar su funcionamiento al usuario y entregarle este
manual de instrucciones, el cual es parte integrante y esencial del producto y debe
guardarse con esmero para poderlo consultar en cualquier momento.
•
La instalación y el mantenimiento han de ser efectuados por parte de personal pro-
fesional cualificado, según las normas vigentes y las instrucciones del fabricante.
Se prohíbe manipular cualquier dispositivo de regulación precintado.
•
Una instalación incorrecta del equipo o la falta del mantenimiento apropiado puede
causar daños materiales o personales. El fabricante no se hace responsable por los
daños provocados por una instalación o un uso incorrectos y, en cualquier caso, por
el incumplimiento de las instrucciones.
•
Antes de efectuar cualquier operación de limpieza o mantenimiento, desconecte el
aparato de la red de alimentación eléctrica mediante el interruptor de la instalación
u otro dispositivo de corte.
•
En caso de avería o funcionamiento incorrecto del aparato, desconectarlo y hacerlo
reparar únicamente por técnicos cualificados. Acudir exclusivamente a personal
cualificado. Las reparaciones del aparato y las sustituciones de los componentes
han de ser efectuadas solamente por personal profesionalmente cualificado, utili-
zando recambios originales. En caso contrario, puede comprometerse la seguridad
del aparato.
•
Este aparato se ha de destinar sólo al uso para el cual ha sido expresamente pro-
yectado. Todo otro uso ha de considerarse impropio y, por lo tanto, peligroso.
•
No dejar los elementos del embalaje al alcance de los niños ya que son peligrosos.
•
Las imágenes contenidas en este manual son una representación simplificada del
producto. Dicha representación puede presentar leves diferencias sin importancia
con respecto al producto suministrado.
2. INSTRUCCIONES DE USO
2.1 Presentación
Estimado cliente
Muchas gracias por elegir, una caldera mural
FERROLI
de diseño avanzado, tecnología
de vanguardia, elevada fiabilidad y cualidad constructiva. Le rogamos leer atentamente
el presente manual, ya que proporciona información importante sobre la instalación, el
uso y el mantenimiento.
DIVAtop MICRO C
es un generador térmico de alto rendimiento para calefacción y pro-
ducción de agua caliente sanitaria, alimentado con gas natural o GLP y dotado de que-
mador atmosférico con encendido electrónico, cámara estanca, ventilador modulante,
sistema de control con microprocesador, para instalarse en el interior o en el exterior,
en un lugar parcialmente protegido (según la norma EN 297/A6) con temperaturas has-
ta -5 °C (-15 °C si se utiliza el kit antihielo opcional)
DIVAtop MICRO C
está dotada de un dispositivo que permite una producción de agua
caliente sanitaria extremadamente rápida: al abrirse el grifo, el agua caliente está dis-
ponible inmediatamente en la salida de la caldera.
2.2 Panel de mandos

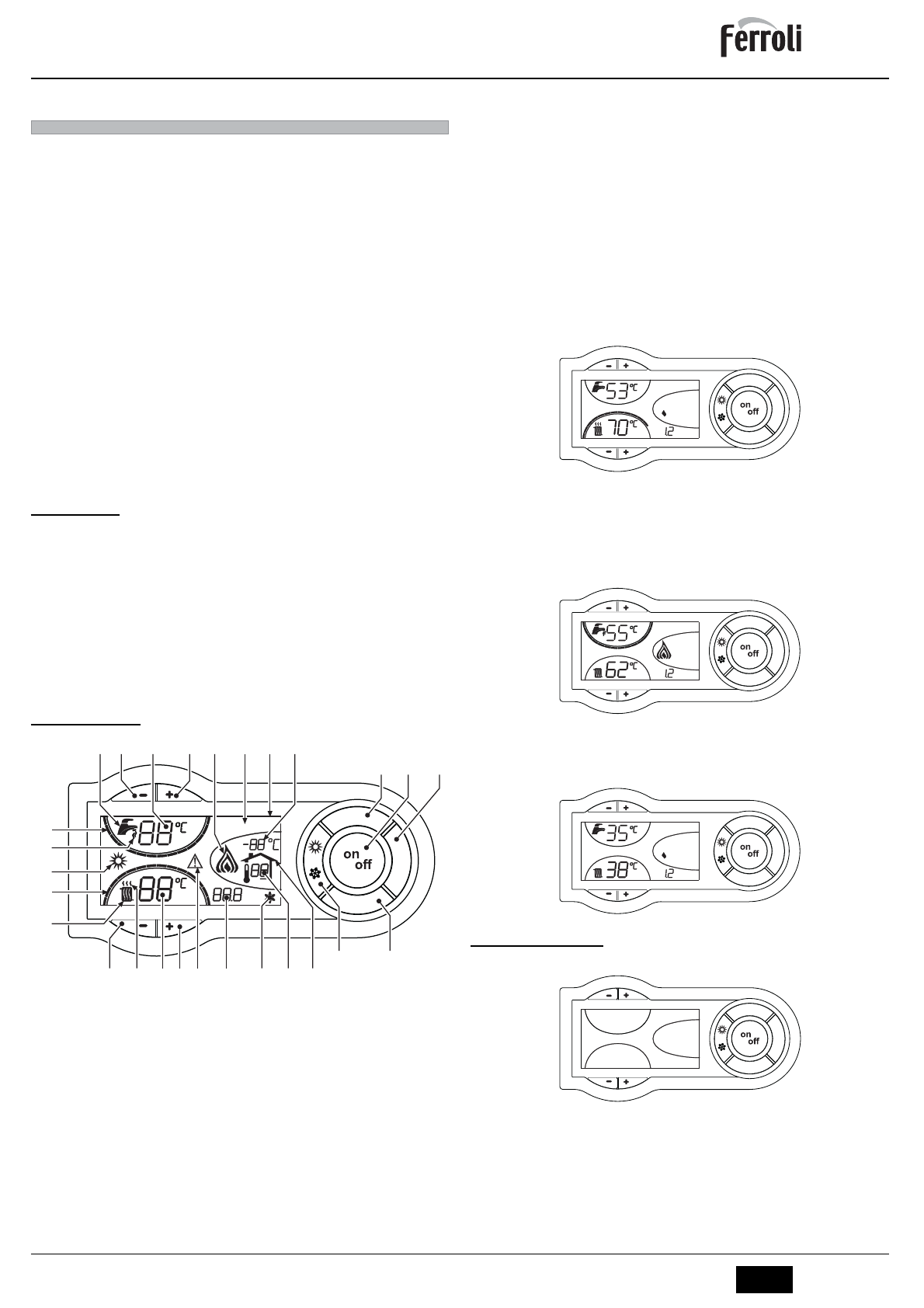

fig. 1 - Panel de control
Leyenda
1 =
Tecla de disminución de la temperatura del agua caliente sanitaria
2 =
Tecla de aumento de la temperatura del agua caliente sanitaria
3 =
Tecla de disminución de la temperatura de calefacción
4 =
Tecla de aumento de la temperatura de calefacción
5 =
Pantalla
6 =
Tecla de selección de la modalidad Verano/Invierno
7 =
Tecla de selección de la modalidad Economy / Comfort
8 =
Tecla de restablecimiento (reset)
9 =
Tecla de encendido/apagado del aparato
10 =
Tecla menú "Temperatura adaptable"
11 =
Indicación de haberse alcanzado la temperatura programada del agua caliente
sanitaria
12 =
Símbolo del agua caliente sanitaria
13 =
Indicación de funcionamiento en producción de ACS
14 =
Programación / temperatura de salida agua caliente sanitaria
15 =
Indicación de modalidad Eco (Economy) o Comfort
16 =
Temperatura sensor externo (con sonda externa opcional)
17 =
Aparece cuando se conecta la sonda externa o el reloj programador a distancia
(opcionales)
18 =
Temperatura ambiente (con reloj programador a distancia opcional)
19 =
Indicación de quemador encendido y potencia actual
20 =
Indicación de funcionamiento antihielo
21 =
Indicación de presión de la instalación de calefacción
22 =
Indicación de anomalía
23 =
Programación / temperatura de ida a calefacción
24 =
Símbolo de la calefacción
25 =
Indicación de funcionamiento de la calefacción
26 =
Indicación de llegada a la temperatura programada de ida a calefacción
27 =
Indicación de modalidad Verano
Indicación durante el funcionamiento
Calefacción
La demanda de calefacción (generada por el termostato de ambiente o el reloj progra-
mador a distancia) se indica mediante el parpadeo del símbolo de aire caliente arriba del
símbolo del radiador (24 y 25 - fig. 1).
Las marcas de graduación de la calefacción (26 - fig. 1) se encienden en secuencia a
medida que la temperatura de calefacción va alcanzando el valor programado.
fig. 2
Agua caliente sanitaria
La demanda de agua caliente sanitaria (generada por la apertura de un grifo correspon-
diente) se indica con el parpadeo del símbolo del agua caliente debajo del símbolo del
grifo (12 y 13 - fig. 1).
Las muescas de graduación del agua sanitaria (11 - fig. 1), se encienden en secuencia
a medida que la temperatura del sensor sanitario va alcanzando el valor programado.
fig. 3
Confort
La necesidad de restablecer la temperatura interior de la fig. 1caldera se señala con el
parpadeo del símbolo CONFORT (15 y 13 - ).
fig. 4
2.3 Encendido y apagado
Caldera sin alimentación eléctrica
fig. 5 - Caldera sin alimentación eléctrica
B
Si la caldera se desconecta de la electricidad o del gas, el sistema antihielo no
funciona. Antes de una inactividad prolongada durante el invierno, a fin de evi-
tar daños causados por las heladas, se aconseja descargar toda el agua de la
caldera (sanitaria y de calefacción); o descargar sólo el agua sanitaria e intro-
ducir un anticongelante apropiado en la instalación de calefacción.
eco
comfort
m
o
de
r e s e t
ecomfort
bar
5
7
9
10
2
1
8
6
4
3
12
14
11
13
15
16
17
18
20
21
22
23
25
24
26
27
19
