1. AVERTISSEMENTS GÉNÉRAUX
•
Lire attentivement les avertissements contenus dans le présent livret d'instructions.
•
Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son
fonctionnement et lui remettre le présent livret qui fait partie intégrante et essentielle
du produit ; en outre, il doit être conservé avec soin pour toute consultation future.
•
L’installation et la manutention doivent être effectuées conformément aux normes
en vigueur, selon les instructions du constructeur et par un personnel professionnel
qualifié. Toute opération sur les organes de réglage scellés est interdite.
•
Une installation incorrecte ou un entretien impropre peuvent entraîner des domma-
ges à des personnes, à des animaux ou à des choses. Le constructeur n'assume
aucune responsabilité pour les dommages causés par des erreurs d'installation et
d'utilisation et, dans tous les cas, en cas de non-repesct des instructions.
•
Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du ré-
seau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au
moyen des dispositifs d'isolement prévus.
•
Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abste-
nant de toute tentative de réparation ou d'intervention directe. S'adresser unique-
ment à du personnel professionnel qualifié. Les éventuelles réparations ou
remplacements de composants devront être effectués uniquement par du personnel
professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-
respect de ce qui précède compromet les conditions de sécurité de l'appareil.
•
Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été
conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
•
Les éléments du conditionnement ne peuvent être laissés à la portée des enfants
étant donné qu'ils pourraient être une source potentielle de danger.
•
Les images contenues dans ce manuel ne sont qu'une représentation simplifiée du
produit. Cette représentation peut présenter de légères différences, non significati-
ves, par rapport au produit.
2. INSTRUCTIONS D'UTILISATION
2.1 Introduction
Cher Client
Nous vous remercions d'avoir choisi, une chaudière murale
FERROLI
de conception
avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité construc-
tive. Lire attentivement les instructions contenues dans la présente notice, car elles four-
nissent des indications importantes concernant la sécurité d'installation, l'utilisation et
l'entretien de l'appareil.
DIVAtop MICRO C
il s'agit d'un générateur thermique de chauffage et de production
d'eau chaude sanitaire à haut rendement fonctionnant au gaz naturel ou liquide ; équipé
d'un brûleur atmosphérique à allumage électronique, d'un système de contrôle par mi-
croprocesseur, il peut être installé à l'intérieur ou à l'extérieur , dans un lieu partiellement
protégé (selon EN 297/A6) où les températures peuvent arriver jusqu'à -5 °C (-15 °C
avec le kit hors-gel en option)
DIVAtop MICRO C
il est doté d'un dispositif qui permet une production d'eau chaude
sanitaire extrêmement rapide : à l'ouverture du robinet, l'eau chaude est immédiate-
ment disponible à la sortie de la chaudière.
2.2 Tableau des commandes

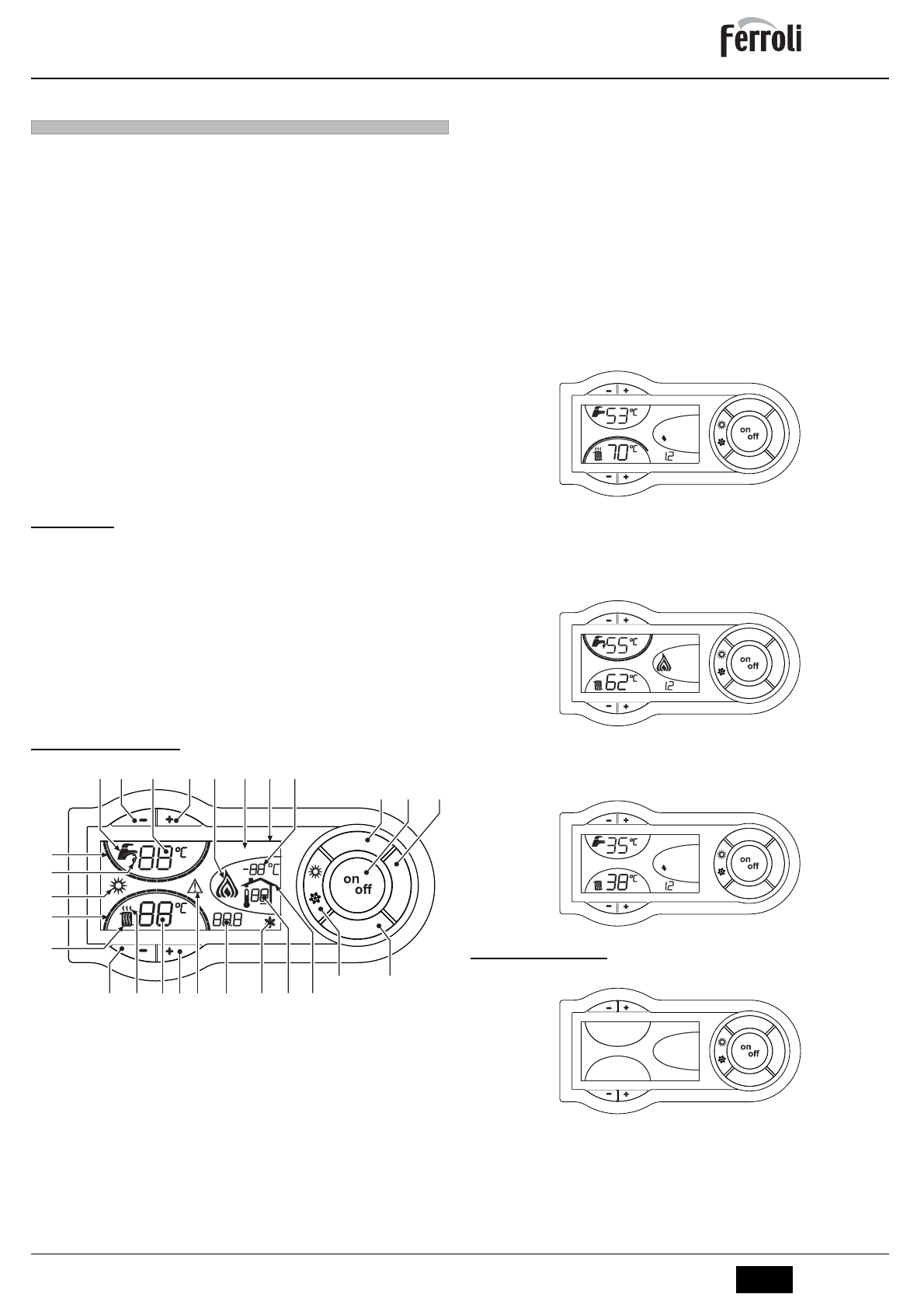

fig. 1 - Panneau de contrôle
Légende
1 =
Touche pour diminuer le réglage de la température de l'eau chaude sanitaire
2 =
Touche pour augmenter le réglage de l'eau chaude sanitaire
3 =
Touche pour diminuer le réglage de la température de l'installation de chauffa-
ge
4 =
Touche pour augmenter le réglage de la température de l'installation de chauf-
fage
5 =
Afficheur
6 =
Touche de sélection du mode Été/Hiver
7 =
Touche de sélection du mode ECO / CONFORT
8 =
Touche de remise à zéro
9 =
Touche de Marche/Arrêt de l'appareil (on/off)
10 =
Touche du menu "Température évolutive"
11 =
Indication que l'eau chaude sanitaire a atteint la température programmée
12 =
Symbole eau chaude sanitaire
13 =
Indication du fonctionnement eau chaude sanitaire
14 =
Programmation / température de refoulement eau chaude sanitaire
15 =
Indication mode ECO (Economy) ou CONFORT
16 =
Température capteur extérieur (avec la sonde extérieure en option)
17 =
Elle est affichée en cas de branchement de la sonde extérieure ou de la chro-
nocommande à distance (options)
18 =
Température ambiante (avec chronocommande à distance, option)
19 =
Indication brûleur allumé et puissance actuelle
20 =
Indication "fonctionnement hors-gel"
21 =
Indication "pression installation de chauffage"
22 =
Indication "Anomalie"
23 =
Programmation / température de départ installation chauffage
24 =
Symbole chauffage
25 =
Indication "Fonctionnement chauffage"
26 =
Indication que le départ de l'installation de chauffage a atteint la température
programmée
27 =
Indication fonction Été
Indications affichées pendant le fonctionnement
Chauffage
En cas de besoin thermique (détecté par le thermostat d'ambiance ou la chronocom-
mande à distance), l'air chaud au-dessus du radiateur (rep. 24 et 25 - fig. 1) clignote.
Les voyants des degrés chauffage (rep. 26 - fig. 1), s'allument au fur et à mesure que la
température du capteur de chauffage atteint la valeur fixée.
fig. 2
Eau chaude sanitaire
Lors d'une demande d'eau chaude sanitaire (venant de l'ouverture d'un robinet d'eau
chaude), l'icône du robinet d'eau chaude (rep. 12 et 13 - fig. 1) clignote.
Les voyants d'indication de chauffage (rep. 11 - fig. 1) s'allument au fur et à mesure que
la température du capteur de l'eau chaude sanitaire atteint la valeur programmée.
fig. 3
Confort
La demande Confort (rétablissement de la température interne de la chaudière) est indi-
quée par le clignotement du symbole Confort (rep. 15 et 13 - fig. 1).
fig. 4
2.3 Allumage et extinction
Chaudière non alimentée électriquement
fig. 5 - Chaudière non alimentée électriquement
