DIVAtop MICRO C
17
ES
cod. 3540S270 - 02/2010 (Rev. 00)

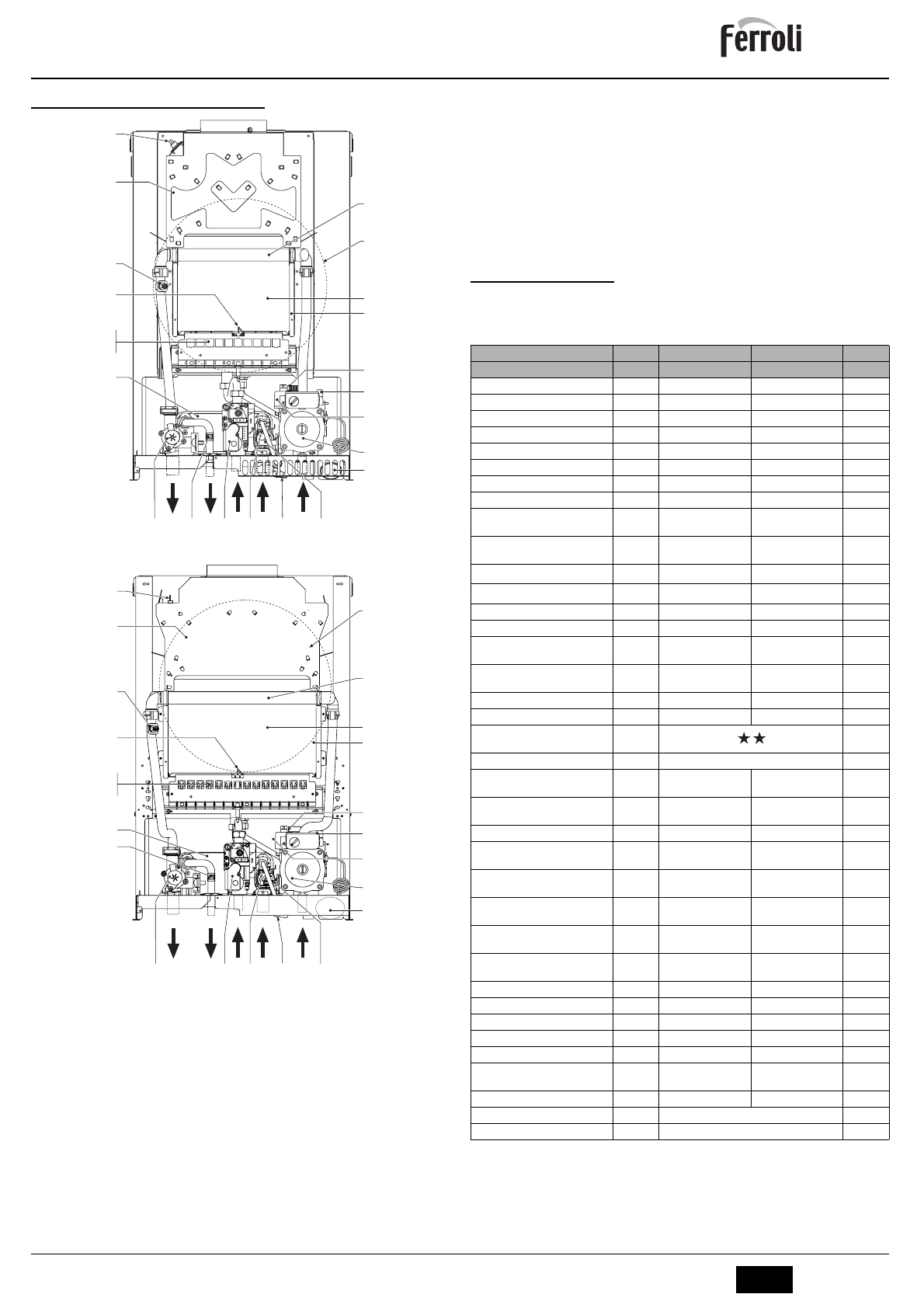

5. CARACTERÍSTICAS Y DATOS TÉCNICOS
5.1 Vista general y componentes principales
fig. 23 - Vista general DIVAtop MICRO C 24
fig. 24 - Vista general DIVAtop MICRO C 32
Leyenda de las figuras cap. 5
7
Entrada de gas
8
Salida de agua sanitaria
9
Entrada de agua sanitaria
10
Ida a instalación
11
Retorno desde calefacción
14
Válvula de seguridad
19
Cámara de combustión
20
Grupo de quemadores
26
Aislante de la cámara de combustión
27
Intercambiador de cobre
32
Bomba de circulación para calefacción
36
Purgador de aire automático
37
Filtro de entrada del agua
39
Regulador de caudal
42
Sensor de temperatura del agua sanitaria
44
Válvula de gas
47
Cable Modureg
56
Vaso de expansión
72
Termostato de ambiente
73
Termostato antihielo (opcional)
74
Grifo de llenado de la instalación
78
Cortatiro
81
Electrodo de encendido/detección
95
Válvula desviadora
126
Termostato de los humos
136
Caudalímetro
138
Sonda externa
139
Reloj programador a distancia (OpenTherm)
145
Manómetro
194
Intercambiador
246
Transductor de presión
278
Sensor doble (Seguridad + Calefacción)
288
Kit antihielo (para la instalación en el exterior)
5.2 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos téc-
nicos.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95
136
37
10
8
7
9
11
194
39
145
74
DIVAtop MICRO C 24
DIVAtop MICRO C 32
Dato
Unidad
Capacidad térmica máx
kW
25.8
34.4
(Q)
Capacidad térmica mín
kW
8.3
11.5
(Q)
Potencia térmica máx. en calefacción
kW
23.5
31.3
(P)
Potencia térmica mín. en calefacción
kW
7.0
9.7
(P)
Potencia térmica máx. en sanitario
kW
23.5
31.3
Potencia térmica mín. en sanitario
kW
7.0
9.7
Inyectores quemador G20
n° x Ø
11 x 1,35
15 x 1,35
Presión del gas de alimentación G20
mbar
20
20
Presión máxima después de la vál-
vula de gas (G20)
mbar
12.0
12.0
Presión mínima después de la válvula
de gas (G20)
mbar
1.5
1.5
Caudal máximo de gas G20
nm
3
/h
2.73
3.64
Caudal mínimo de gas G20
nm
3
/h
0.88
1.22
Inyectores quemador G31
n° x Ø
11 x 0,79
15 x 0,79
Presión del gas de alimentación G31
mbar
37.0
37
Presión máxima después de la vál-
vula de gas (G31)
mbar
35.0
35.0
Presión mínima después de la válvula
de gas (G31)
mbar
5.0
5.0
Caudal máximo de gas G31
kg/h
2.00
2.69
Caudal mínimo de gas G31
kg/h
0.65
0.90
Clase de eficiencia según la Directiva
92/42 CE
-
Clase de emisión NOx
-
3 (<150 mg/kWh)
(NOx)
Presión máx. de funcionamiento en
calefacción
bar
3
3
(PMS)
Presión mín. de funcionamiento en
calefacción
bar
0.8
0.8
Temperatura máxima de calefacción
°C
90
90
(tmáx)
Contenido de agua del circuito de
calefacción
litros
1.0
1.2
Capacidad vaso de expansión cale-
facción
litros
8
10
Presión de precarga del vaso de
expansión de la calefacción
bar
1
1
Presión máxima de funcionamiento
en sanitario
bar
9
9
(PMW)
Presión mínima de funcionamiento
en sanitario
bar
0,25
0.25
Caudal de agua sanitaria Dt 25 °C
l/min
13.4
17.9
Caudal de agua sanitaria Dt 30 °C
l/min
11.2
14.9
(D)
Grado de protección
IP
X5D
X5D
Tensión de alimentación
V/Hz
230 V/50 Hz
230 V/50 Hz
Potencia eléctrica absorbida
W
80
90
Potencia eléctrica absorbida en sani-
tario
W
80
90
Peso sin carga
kg
28
31
Tipo de aparato
B
11BS
PIN CE
0461B
R
0
843
