DI VAtop   6 0   c   24

30

Гидравлический контур

4.3

7



Вход газа

8



Выход воды ГВС

9



Вход воды ГВС

10



Напорный трубопровод системы отопления

11



Обратный трубопровод системы отопления

14a



Предохранительный клапан 3 бар (отопление)

14b



Предохранительный клапан 9 бар (бойлер)

19



Топка

20



Горелка

21



Основная форсунка

22



Горелочное устройство

26



Термоизоляция камеры сгорания

27



Медный теплообменник

28



Коллектор дымовых газов

29



Выпускной коллектор дымовых газов

32



Циркуляционный насос системы отопления

40



Расширительный бак ГВС

44



Газовый клапан

56



Расширительный бак

74



Кран заполнения системы отопления

78



Рассекатель дымовых газов

81



Электрод розжига и обнаружения пламени

97



Магниевый анод

130



Циркуляционный насос бойлера

151



Сливной кран бойлера

179



Обратный клапан

180



Бойлер

187



Диафрагма дымовых газов

197



Ручной воздухоотводчик

221



Байпас

243



Датчик

246



Датчик давления

278



Многофункциональный датчик отопления

(предохранительная и регулировочная функции)

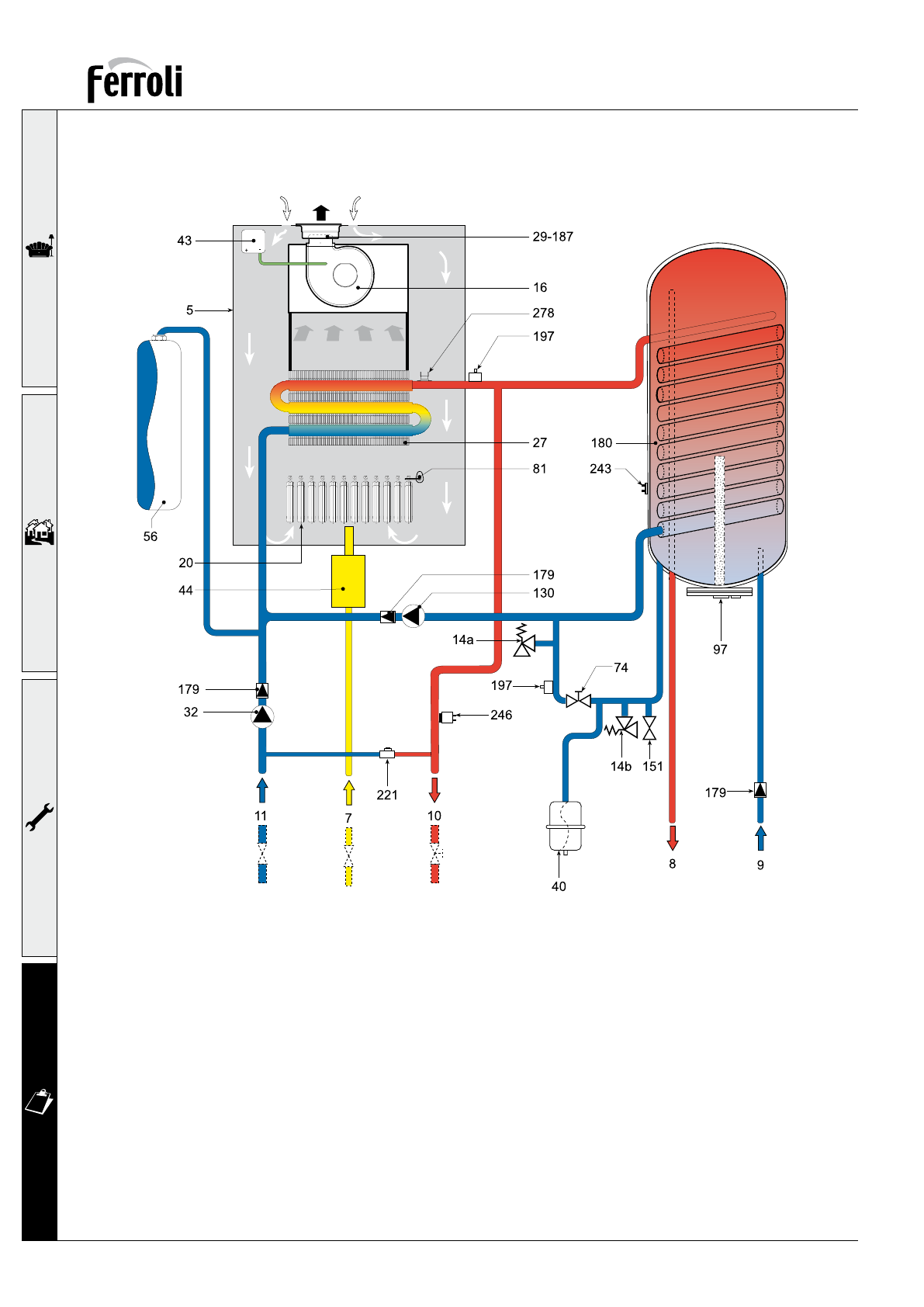

рис. 32 -Гидравлический контур
