17
DI VAtop 6 0 c 24
Соединение с помощью концентрических труб
Для концентрического соединения установить на котле один из следующих выпускных фасонных элемен-
тов. Положение отверстий на стене см. в п. 4.1. Необходимо, чтобы горизонтальные отрезки , чтобы гори-
зонтальные отрезки дымоходов прокладывались с уклоном наружу, чтобы избежать попадания атмос-
ферных осадков в котел.
010006X0
010014X0
010007X0

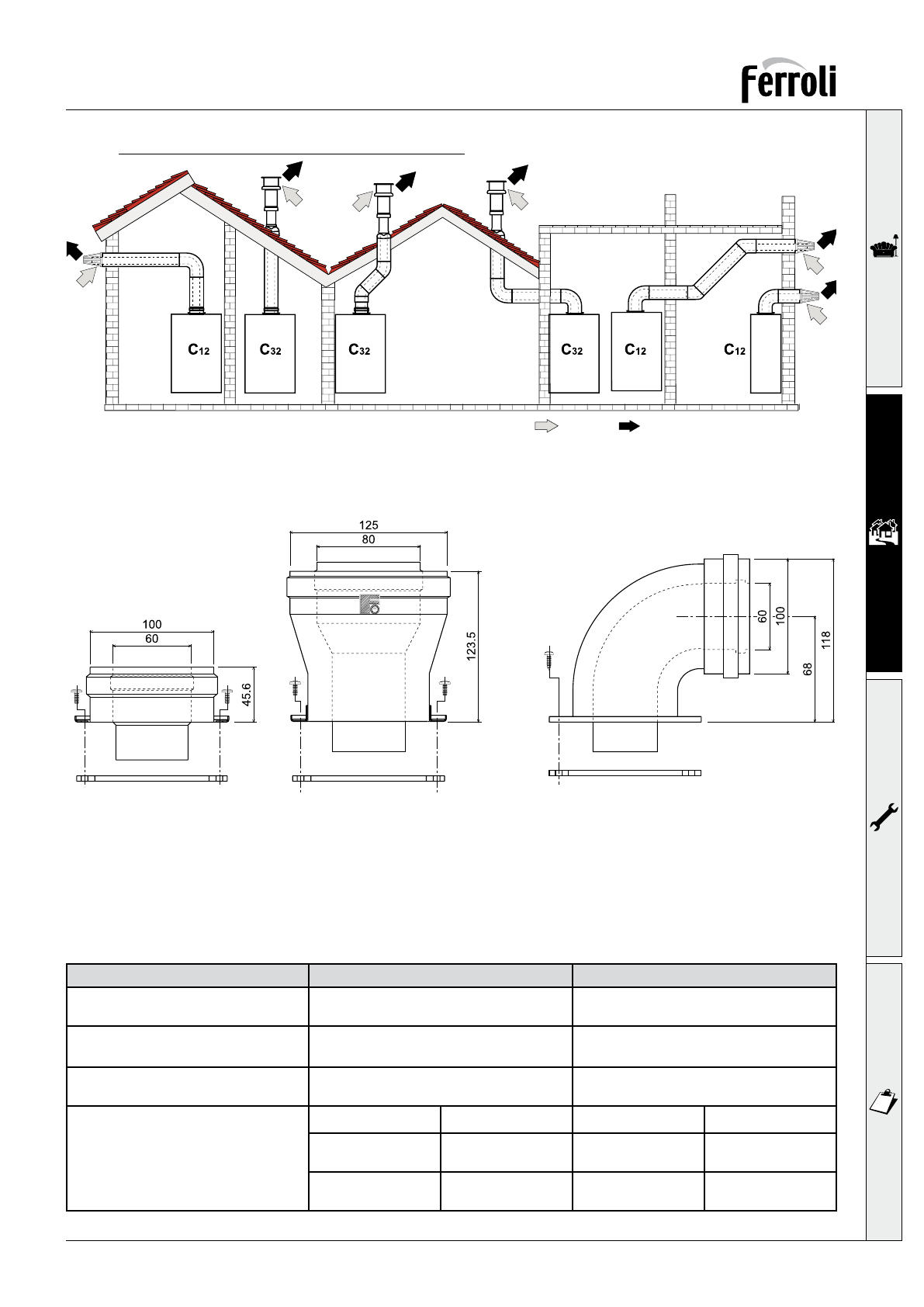

рис. 22 - Выпускные фасонные элементы для концентрических трубопроводов
Прежде, чем приступить к монтажу, проверить по таблице 2 используемую диафрагму и удостовериться,
что не превышена максимальная допустимая протяженность, учитывая, что каждое концентрическое ко-
лено означает уменьшение протяженности, как показано в таблице. Например, общая длина трубопрово-
да
Ø
60/100 мм, в котором было использовано 1 колено под 90° + горизонтальный отрезок длиной 1 метр
будет эквивалентна 2 метрам.
Концентрический 60/100
Концентрический 80/125
Максимальная допустимая протя-
женность
4 м
5 м
Поправка длины при использовании
колена 90
Ø
1 м
0,5 м
Поправка длины при использовании
колена 45
Ø
0,5 м
0,25 м
Используемая диафрагма
0÷2 м
Ø
43
0÷3 м
Ø
43
2÷4 м
диафрагма не
требуется
3÷4 м
Ø
47
4÷5 м
диафрагма не
требуется
Таблица 2 - Диафрагмы для концентрических трубопроводов
рис. 21 - Примеры соединения с помощью концентрических труб ( -воздух / - дымовые газы)
