DI VAtop   6 0   c   24

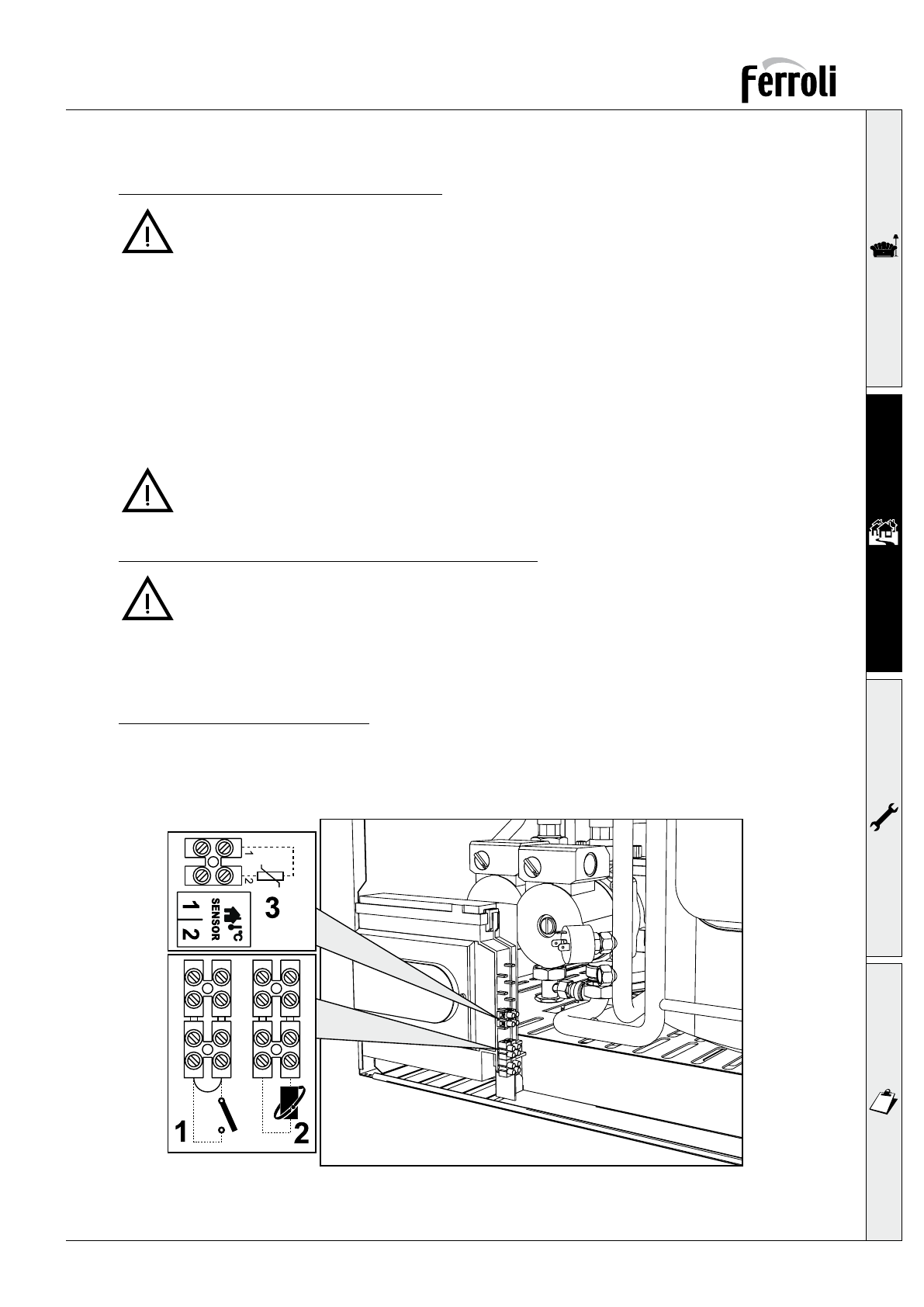

рис. 18 - Доступ к клеммной коробке котла

электрические соединения

2.5

Подключение к системе электроснабжения

Электрическая  безопасность  котла  считается  обеспеченной  только  в  том  случае,  если  он  пра-

вильно  подключен  к  действующей  системе  заземления,  устроенной  в  соответствии  с  действу-

ющими  правилами  безопасности.  Поручите  квалифицированному  персоналу  проверить  ис-

правность  и  достаточность  системы  заземления.  Производитель  не  несет  ответственности  за

возможный ущерб, причиненный вследствие того, что агрегат не был заземлен. Кроме того, не-

обходимо удостовериться, что система электроснабжения способна обеспечить максимальную

потребляемую мощность оборудования, которая указана  на шильдике котла.

Котел  поставляется  с  готовой  электрической  проводкой  и  электрическим  кабелем  типа  «Y»  без  вилки.

Подключение к электрической сети должно быть выполнено в виде постоянного соединения, должен быть

предусмотрен двухконтактный выключатель, расстояние между контактами которого должно быть не ме-

нее 3 мм. Между котлом и источником электрического тока должны быть установлены плавкие предохра-

нители, рассчитанные на силу тока не более 3 А. При подключении электрической линии важно соблюсти

полярность  (ФАЗА: коричневый провод/ НОЛЬ: синий провод/ ЗЕМЛЯ: желто-зеленый провод). При мон-

таже или в случае замены питающего провода обратите внимание, чтобы проводник заземления был на 2

см длиннее остальных проводов.

Пользователю  запрещается  самостоятельно  производить  замену  питающего  кабеля.  В  случае

повреждения провода выключить котел и обратиться к квалифицированным специалистам для

его замены. В случае замены электрического кабеля использовать исключительно кабель «HAR

H05 VV-F» 3x0,75 мм2 с наружным диаметром не более 8 мм.

Термостат комнатной температуры (доп. комплектация)

ВНИМАНИЕ:  ТЕРМОСТАТ  КОМНАТНОЙ  ТЕМПЕРАТУРЫ  ДОЛЖЕН  БЫТЬ  УСТРОЙСТВОМ  С  СУХИ-

МИ КОНТАКТАМИ. ПОДАЧА НАПРЯЖЕНИЯ В 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ ТЕМ-

ПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕ ПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ

ПЛАТЫ.

При подключении хронотермостата или таймера не следует запитывать их через размыкающие

контакты этих устройств. В зависимости от типа устройства питающий ток должен подводиться

напрямую из сети или от элементов питания.

Доступ к клеммной коробке котла

Сняв переднюю панель котла (см. рис. 28), можно получить доступ к клеммной коробке для подключения

датчика температуры наружного воздуха (дет. 3 рис. 18), термостата комнатной температуры (дет. 1 рис.

18), или удаленного хронотермостата (дет.  2 рис. 18).
