Выключается режим тестирования также, как и включается.
В любом случае по истечении 15 минут режим тестирования отключается автоматически
регулировка давления газа в горелке
Данный котел – это котел с модуляцией мощности. Для него предусмотрено две фиксированных величины
давления: минимальная и максимальная. Они должны совпадать со значениями, указанными в таблице
технических данных соответственно выбранному типу газа.
Присоединить манометр к штуцеру отбора давления «В» после газового клапана.
•
Отсоединить трубку компенсации давления «N».
•
Отвинтить защитный колпачок «D»
•
Включить котел в режиме тестирования рис. 1.
•
Вращая винт «G», отрегулировать максимальное давление на требуемую величину (вращением по ча-
•
совой стрелке давление увеличивается, против часовой стрелки –уменьшается).
Отсоединить один из двух проводов «C» от катушки модуляции «F» газового клапана.
•
Винтом «Е» установить требуемое минимальное давление. Для увеличения давления вращать по ча-
•
совой стрелке, и против часовой стрелки - для уменьшения.
Выключить и снова включить горелку. Проверить, что минимальное давление не колеблется.
•
Присоединить отключенный ранее провод «C» к катушке модуляции «F» газового клапана.
•
Проверить, что максимальное значение не изменилось.
•
Присоединить обратно трубку компенсации давления «N».
•
Установить на место защитный колпачок «D».
•
Для завершения режима тестирования повторить действия, которые выполняются для его включения,
•
или подождать 15 минут.
После контроля или регулировки давления обязательно опломбируйте регулировочный
винт краской или специальной пломбой.

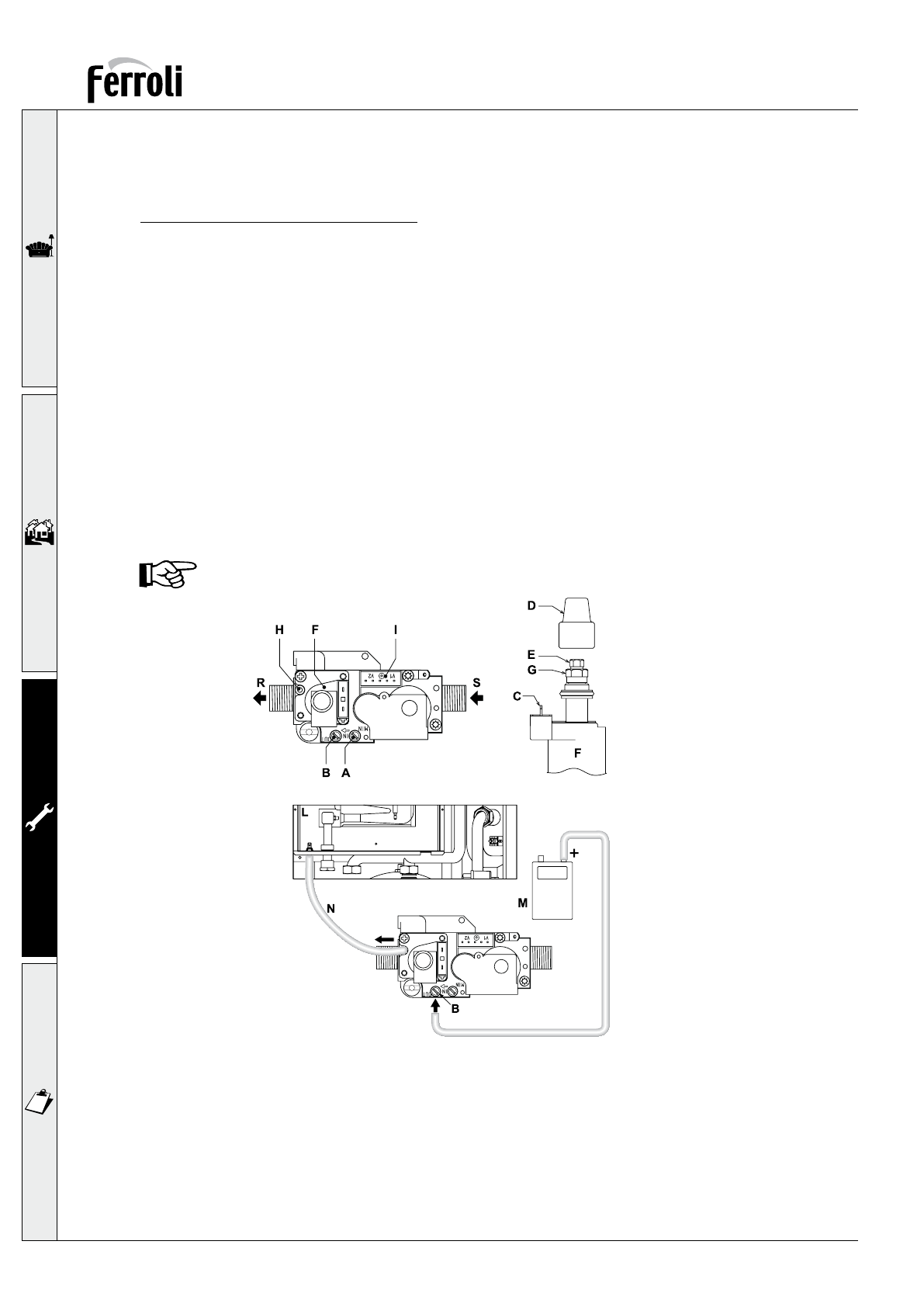

рис. 27 - Газовый клапан
A
Штуцер отбора давления перед газо
вым клапаном
B
Штуцер отбора давления после газо
вого клапана
C
Электрическое соединение катушки
модуляции
D
Защитный колпачок
E
Регулировка минимального давления
F
Катушка модуляции
G
Регулировка максимального давления
H
Соединение компенсационной трубки
I
Электрическое соединение газового клапана
L
Герметичная камера сгорания
M
Манометр
N
Компенсационная трубка
R
Выход газа
S
Вход газа
