DI VAtop 6 0 c 24
18
Соединение с помощью раздельных труб
Для присоединения отдельных трубопроводов установить на котле один из следующих выпускных фасон-
ных элементов.

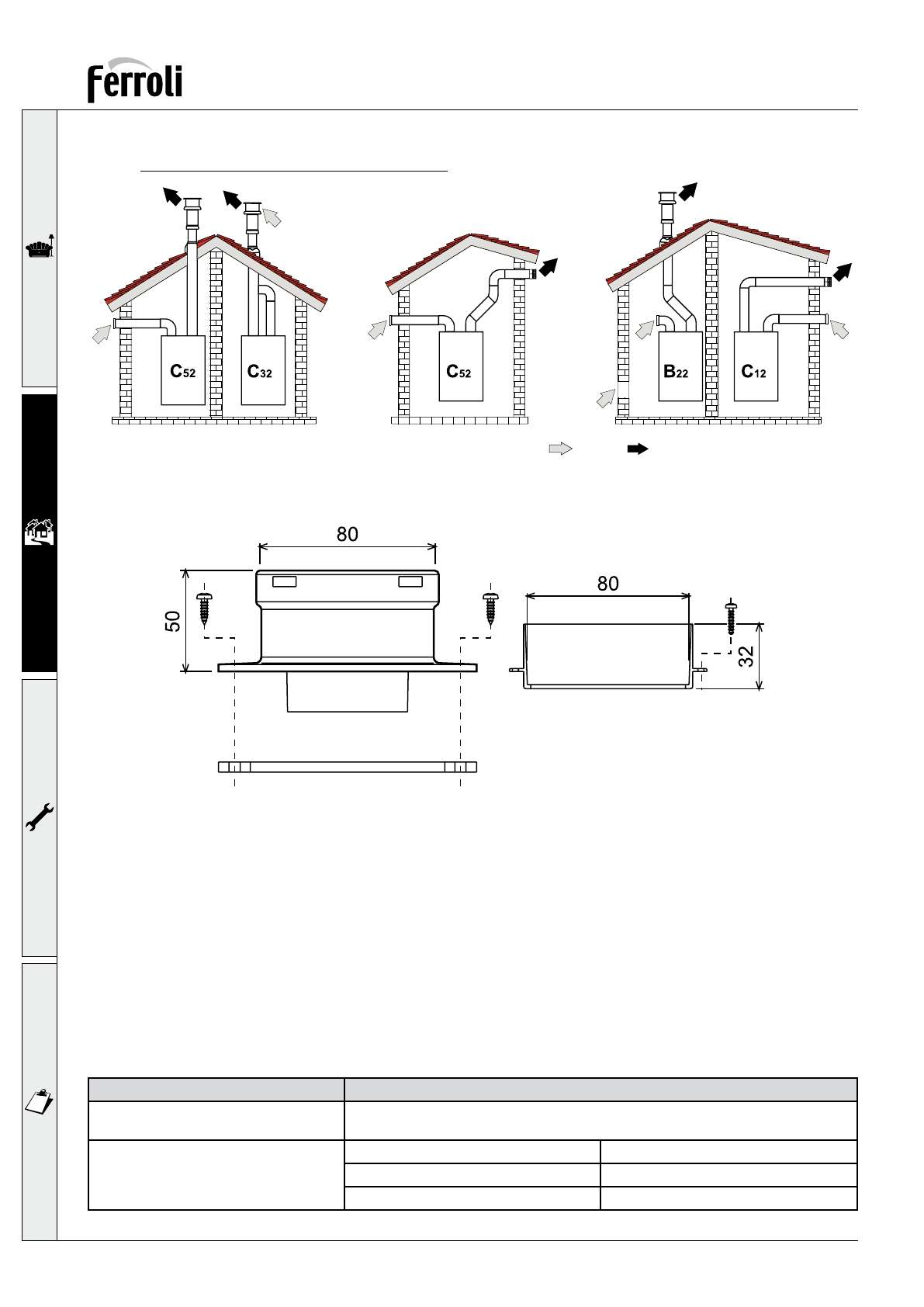

рис. 23 - Примеры соединения с помощью раздельных труб ( -воздух / - дымовые газы)
рис. 24 - Выпускные фасонные элементы для раздельных трубопроводов
010011X0
Прежде чем приступать к монтажу, проверить используемую диафрагму и путем простого расчета удо-
стовериться, что не превышена максимально допустимая протяженность.
1. Определить в окончательном виде трассу прокладки раздельных дымоходов со всеми аксессуарами и
оконечными выпускными элементами.
2. С помощью таблицы 4 определить потерю напора (в эквивалент-метрах) каждого компонента,
принимая во внимание при этом его монтажное положение.
3. Совокупная потеря напора должна быть меньше или равна максимальному допустимому значе
нию, приведенному в таблице 3.
Раздельные дымоходы
Максимальная допустимая протяжен-
ность
45 Мэкв.
Используемая диафрагма
0-10 Мэкв.
Ø
43
10-32 Мэкв.
Ø
47
32-45 Мэкв.
диафрагма не требуется
Таблица 3 - Диафрагмы для раздельных трубопроводов
