DIVABEL
8
RU
Таблица неисправностей
Таблица 9 – Перечень неисправностей
Код
неисправно-
сти
Неисправ-
ность
Возможная причина
Способ устранения
A01
Не состоялся
розжиг горелки
Отсутствие газа
Проверьте, что газ поступает
в котел равномерно и что
из трубопроводов стравпен
воздух
Неисправность электрода
Проверьте кабель электрода,
правильность установки и
отсутствие на электроде
отложений
Неисправный газовый кпапан
Проверьте и замените газовый
клапан
Слишком низкая мощность
розжига
Отрегулируйте мощность
розжига
А02
Сигнал наличия
пламени при
выключенной
горелке
Неисправность электрода
Проверьте электрические
соединения электрода
Неисправность электронной
платы
Проверьте электронную плату
А03
Сработала
защита от
перегрева
Поврежден термостат системы
отопления
Проверить правильность
установки и исправность
термостата системы отопления
Отсутствие циркуляции воды
в системе
Проверьте циркуляционный
насос
Наличие воздуха в системе
отопления
Стравите воздух из системы
отопления
F04
Сбой параме-
тров платы
Неправильно задано значение
параметра электронной платы
Проверьте и при необходимо-
сти измените параметр платы
F05
Реле давпения
воздуха (не
замыкает
контакты за
20 сек. после
включения
вентилятора)
Контакт репе давления воздуха
разомкнут
Проверьте реле давпения
воздуха/ Вентилятор/ Разъем
вентилятора
Неправильно подкпючен провод
к реле давления воздуха
Проверьте правипьность
подключения проводов
Неверная диафрагма
Проверьте диафрагму на
соответствие
Дымоход неверных размеров
или забит
Проверьте длину дымовых
каналов/ Очистите дымовые
каналы
А06
Отсутствие
пламени после
фазы розжига
Низкое давление в газовом
контуре
Проверьте давление газа
Тарировка минимального
давления горелки
Проверьте величины давления
газа
F10
Сбой в работе
датчика на
трубопроводе
подачи
Датчик поврежден
Проверьте провод датчика
или замените датчик
Короткое замыкание в соедини-
тельном кабеле
Обрыв соединительного
провода
F11
Сбой в работе
датчика систе-
мы ГВС
Датчик поврежден
Проверьте провод датчика
или замените датчик
Короткое замыкание в соедини-
тельном кабеле
Обрыв соединительного
провода
A23, A24
Сбой параме-
тров платы
Неправильно задано значение
параметра электронной платы
Проверьте и при необходимо-
сти измените параметр платы
F37
Недостаточное
давпение воды
в системе
отопления
Слишком низкое давление в
системе
Заполните систему водой
Реле давление воды не подсое-
динено или повреждено
Проверьте датчик
F43
Срабатывание
защиты теплоо-
бменника
Не циркулирует вода в отопи-
тельной системе
Проверьте циркуляционный
насос
Наличие воздуха в системе
Стравите воздух из системы
отопления
F50
Сбой в работе
блока управпе-
ния DВМЗ2
Внутренняя ошибка блока
управления DВМЗ2
Проверьте контур заземления
и замените бnок управления,
если это необходимо
Для котлов типа С7 – недопустима эксплуатация чердака в качестве жилого помещения;
стабилизатор тяги и воздушный клапан должны устанавливаться в чердаке здания.
Для котлов типа С – недопустимо проникновение конденсата внутрь котла; максимальная
допустимая температура воздуха для горения 80°С; максимальное содержание СО
2
в воз-
духе для горения 1,6%.
Для котлов типа С1 и СЗ – отверстия, выходящие в терминал, из отдельных каналов, долж-
ны умещаться в квадрат со стороной 50 см, при этом для СЗ расстояние между плоскостями
двух отверстий должно составлять 50 см.
Для котлов типа С4 – котлы этого типа с соединительными каналами пригодны только для
подключения к газоходу с естественной тягой.
Установку и ремонт устройства отвода продуктов сгорания должна производить органи-
зация имеющая необходимы разрешительные документы на проведение данных работ.
При повторяющихся отключениях котла, связанных с нарушением тяги, необходимо не-
замедлительно обратиться в обслуживающую организацию, дальнейшее использование
аппарата – запрещено.
5. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
5.1 Общий вид и о
сновные узлы

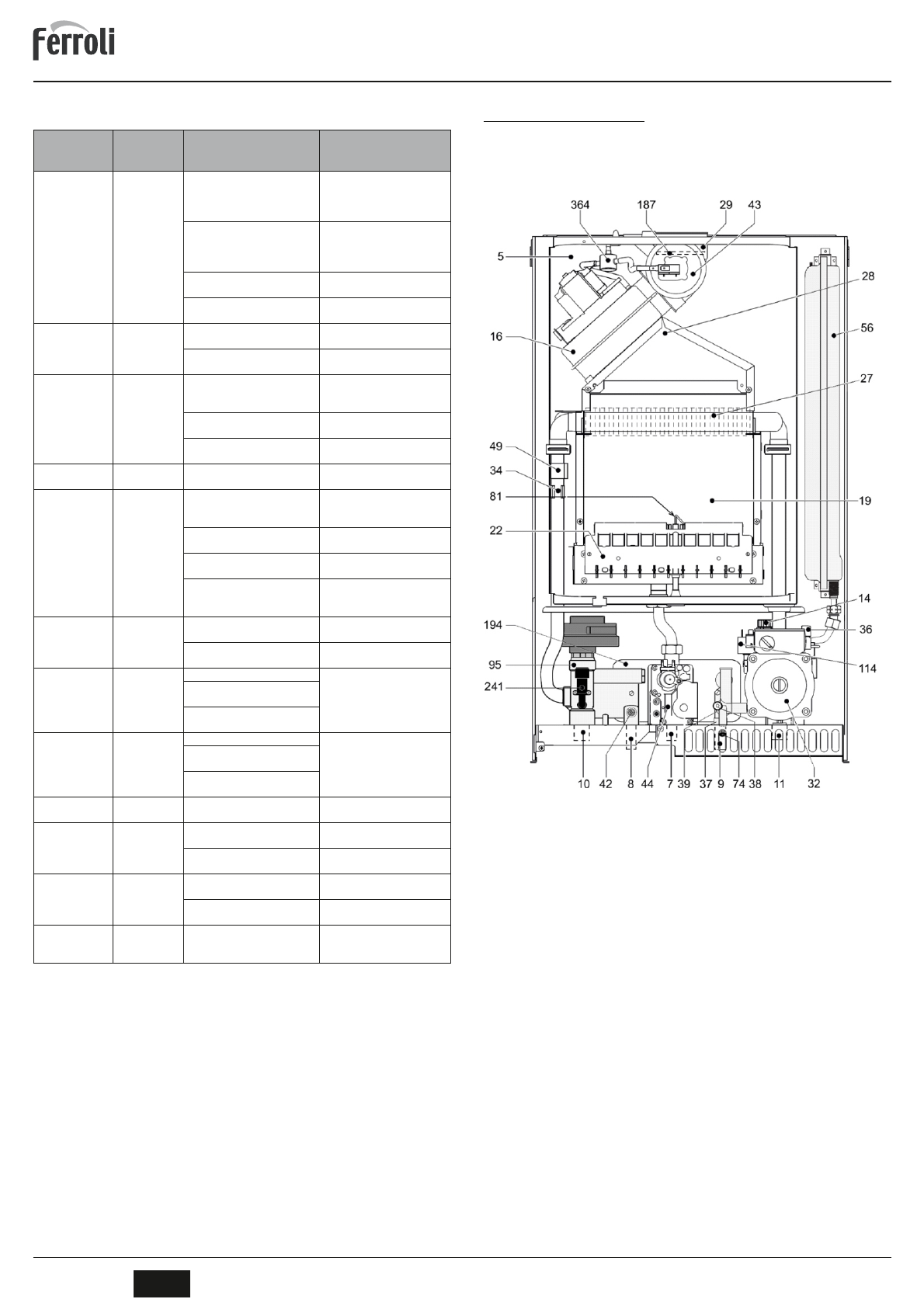

рис. 16а – Внешний вид Divabel F
5. Закрытая камера
7. Подвод газа
8. Выход воды системы ГВС
9. Вход воды в систему отопления
10. Подача воды в систему отопления
11. Обратный трубопровод СО*
14. Предохранительный клапан
16. Вентилятор
19. Камера сгорания
22. Горелка
27. Основной теплообменник
28. Дымовой коллектор
29. Коллектор на выходе дыма
32 .Циркуляционный насос СО*
34. Температурный датчик СО*
36. Автоматический воздухоотвод
37. Фильтр на входе холодной воды
38. Датчик протока ГВС
39. Ограничитель расхода воды
42. Датчик температуры воды в ГВС
43. Реле давления воздуха
44. Газовый клапан
49. Предохранительный термостат
56. Расширительный бак
74. Кран для заливки воды в СО*
81. Электрод
95. Трехходовой кран с сервоприводом
114. Реле давления воды
187. Диафрагма продуктов сгорания
194. Теплообменник системы ГВС
241. Байпас
364. Устройство защиты от конденсата
* СО- система отопления
Условные обозначения рис. 16а
