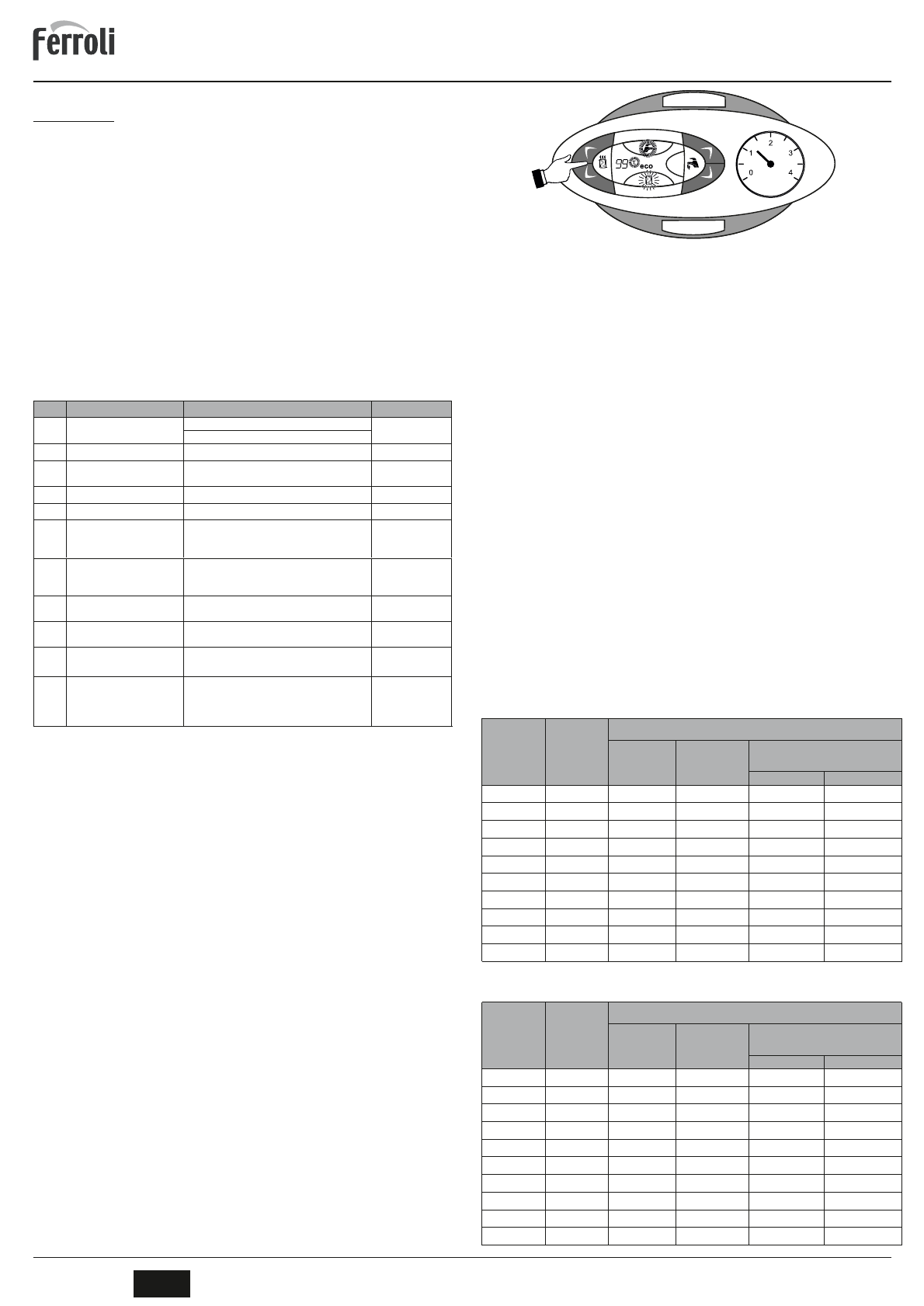

4. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4.1  Регулировки

Регулировку  котла,  его  переналадку  и  техническое  обслуживание  могут  проводить  только
сервисные  специалисты  организации,  имеющей  соответствующую  лицензию  на  проведе-
ние  данного  вида  работ.  Специалисты  должны  быть  аттестованы  и  иметь  необходимые
разрешения и документы, подтверждающие их классификацию.
Пользователям  и  людям,  не  имеющим  необходимых  разрешений  и  документов  для  рабо -
ты  с  газовым  оборудованием,  категорически  запрещаются  любые  манипуляции  с  котлом,
связанные  с  его  настройкой  по  давлению  газа  (регулировкой  по  мощности),  переналадкой
на другой вид (тип) газа и с его техническим обслуживанием. В случае нарушения данного
запрета,  гарантийные  обязательства,  которые  производитель  (дилер)  должен  соблюдать
во  время  гарантийного  срока  эксплуатации  котла,  будут  прекращены,  а  гарантия  на  котел
утрачена.

Сервисное меню

Для  входа  в  сервисное  меню  нажмите  кнопку

«RESET»

  и  удерживайте  ее  в  течение

10  секунд.  Кнопками  регулировки  температуры  ОВ  (поз.  3  и  4  рис.1)  выбирается  код  па

-

раметра,  кнопками  регулировки  температуры  ГВС  (поз.  1  и  2  рис.1)  изменяется  значение
параметра (см. таблицу 8).
Для  выхода  из  сервисного  меню  нажмите  кнопку

«RESET»

  и  удерживайте  ее  в  течение

10 секунд.

Таблица 8 – Расшифровка значений в сервисном меню

Таблица 8.1 – Давление газа при настройках котла (сжиженный газ)

Таблица 8.2 – Давление газа при настройках котла (природный газ)

Код

Название параметра

Значение параметра

По умолчанию

P01

Тип газа

0 – Природный газ

0

1 – Сжиженный газ

P02

Интенсивность нагрева ОВ

1°С – 20°С

5°С/мин

P03

Пауза перед повторным
включением отопления

0 – 10 мин

1 мин

P04

Выбег насоса

0 – 20 мин

6 мин

P05

Макс. температура ОВ

НЕ ИЗМЕНЯТЬ

НЕ ИЗМЕНЯТЬ

31°С – 85°С

85°С

P06

P08

P07

55°С – 65°С

55°С

00-25°С

5°С

P09

Частота питающей сети

Мощность розжига

Диапазон настройки: 10–70%

30%

P10

P11

Перенастройка на другой тип газа

Агрегат рассчитан дпя работы как на метане, так на сжиженном нефтяном газе. Подготовка
котпа  к  работе  на  том  ипи  другом  газовом  топливе  производится  на  заводе,  причем  соот -

-

ветствующее  указание  приведено  на  упаковке,  а  также  на  табличке  технических  данных,
установленной  на  самом  агрегате.  В  случае  необходимости  перевода  котла  на  работу

с газом, отличным от газа, для которого он был настроен на заводе, необходимо приобрести
специально  предусмотренный  для  этой  цели  комплект  для  переоборудования  и  действо -
вать, как указано ниже:

1.

Отключите электрическое питание от котла и закройте газовый вентиль.

2.

Замените  форсунки  на  главной  горелке,  устанавливая  форсунки,  рекомендованные
в таблице с техническими данными на стр. 5, в зависимости от используемого типа газа

3.

Подайте питание на котел и откройте газовый вентиль.

4.

Изменение параметра, соответствующего типу газа:
•

установите котел в режим ожидания

•

удерживайте кнопку

«RESET»

 10 секунд на дисплее появится надпись РО1;

•

кнопками ГВС измените параметр на «1» – значение для сжиженного газа;

•

удерживайте кнопку

«RESET»

 10 секунд для выхода из режима настройки;

•

котел вернется в режим ожидания;

5.

Отрегулируйте минимальное и максимальное давление на горелке (см. соответствую -
щий параграф), задавая значения из таблицы технических данных для используемого
типа газа.

6.

Наклейте этикетку, содержащуюся  в комплекте по переводу  на другой тип газа,  возле
таблички с техническими данными, чтобы подтвердить состоявшийся перевод.

Активация тестового режима TEST

Одновременно нажмите на кнопки системы ГВС (поз. 1 и 2 – рис. 1) на 5 секунд, чтобы вклю -
чить тестовый режим TEST Котел включится на максимальной мощности, заданной так, как
указано в следующем параграфе.

На  дисплее  мигают  символы  отопления  и  ГВС  (рис.  1З);  рядом  отображается  мощность
отопления.

не используется

не используется

не используется

не используется

00= 50Гц

00 = 50Гц
01 = 60Гц

Разница температур


Включ-выключ. СО

Ограничение максимальной
температуры ГВС

reset

eco/comfort

reset

eco/comfort

рис. 13 – Режим TEST (мощность системы отопления = 100%)

Нажмите на кнопки системы отопления (поз. 3 и 4 – рис. 1) для увеличения или уменьшения
мощности ( минимальная мощность = 00%, максимальная мощность = 100%).

В случае активации режима TEST и забора воды ГВС, достаточного для активации режима
ГВС, котел остается в режиме TEST, но 3-ходовой клапан переключается в режим ГВС.

Для  отключения  режима  TEST  одновременно  нажмите  на  кнопки  ГВС  (поз.  1  и  2  –  рис.  1)

в течение 5 секунд.

Режим TEST в любом случае автоматически отключится через 15 минут или по завершении
забора воды ГВС ( в случае если величина забора достаточна для активации режима ГВС).

Регулировка давления на горелку

Этот  агрегат,  относящийся  к  типу  с  модулируемым  пламенем,  имеет  два  фиксированных
значения давления: минимальное и максимальное. Эти значения следует взять из таблицы
технических данных на основе используемого типа газа.
•

Подключите манометр к разъему для замера давления «В», расположенному на выхо-
де из газового клапана.

•

Снимите защитный колпачок «D», открутив винт «А».

•

Запустите котел в тестовом режиме TEST.

•

Отрегулируйте максимальную мощность на максимальное значение.

•

Отрегулируйте  максимальное  давление  винтом  «G»  ,  поворачивая  его  по  часовой
стрелки для увеличения и против часовой стрелки – для уменьшения давления.

•

Отсоедините  один  из  двух  соединителей  от  катушки  регулирования  Modureg  «С»
на газовом клапане.

•

Отрегулируйте минимальное давление винтом «Е», поворачивая его по часовой стрел-
ки для увеличения и против часовой стрелки - для уменьшения давления.

•

Подсоедините соединитель, ранее снятый с катушки регулирования Modureg, на газо-
вый клапан.

•

Убедитесь, что максимальное давление не изменилось

•

Верните на место защитный колпачок «D».

•

Для  завершения  тестового  режима  TEST  повторите  процедуру  активации  или  подо -
ждите 15 минут.
