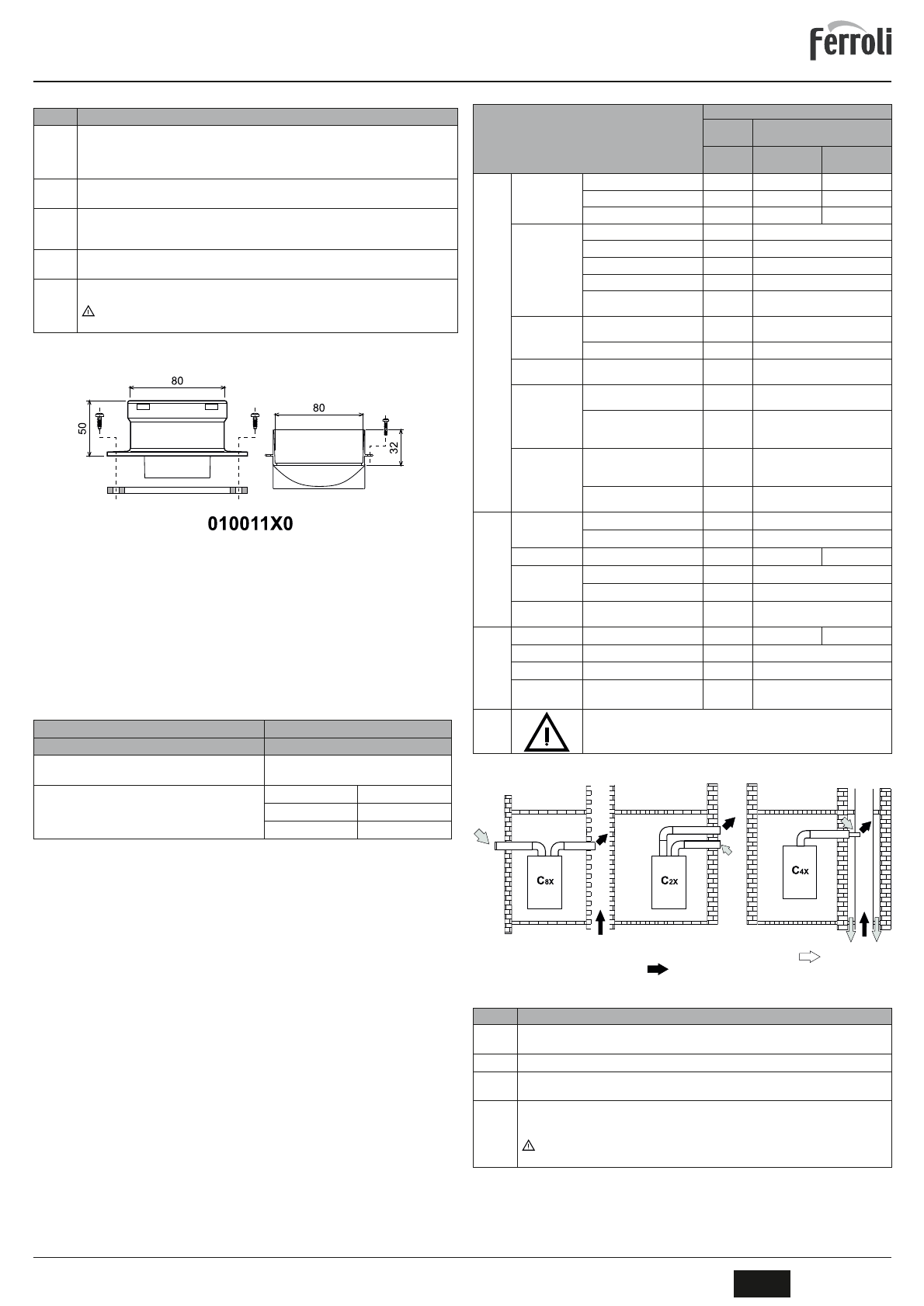

DIVABEL
5
RU
Таблица 4 – Варианты исполнения
Тип
Наименование
C1X
Горизонтальные трубы дпя притока воздуха и удаления дымовых газов через стену. Ого -
ловки дпя удаления дымовых газов и притока воздуха должны быть коаксиального типа или
установлены на небольшом расстоянии друг от друга (не более 50 см), чтобы они подверга-
лись одинаковым ветровым воздействиям
C3X
Вертикальные трубы дпя притока воздуха и удаления дымовых газов через крышу. Оголов -
ки дпя удаления дымовых газов и притока воздуха как дпя типа C12
C5X
Горизонтальные или вертикальные трубы дпя удаления дымовых газов и притока воздуха
с оголовками, расположенными в местах с разным давлением. Отверстия для удаления
дымовых газов и притока воздуха не должны находиться на противоположных стенах
C6X
Отдельные системы притока воздуха и удаления дымовых газов, выполненные из труб
одобренного типа (согласно стандарту EN 1856/1)
B2X
Забор приточного воздуха из помещения, где установлен аппарат, и удаление дымовых
газов через стену или крышу
ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА
ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Дпя подсоединения с помощью раздельных труб установите на котел следующие соедини-
тельные элементы, ВХОДЯЩИЕ В КОМПЛЕКТ КОТЛА:
рис. 11 – Соединительный элемент для раздельных труб
Перед тем, как приступать к выполнению монтажа проверьте правильность используемой
диафрагмы и непревышение максимально допустимой длины, используя для этого простой
расчет:
1.
Окончательно определите схему прокладки раздельных воздуховодов, включая аксес-
суары и выходные оголовки.
2.
В соответствии с таблицей 6 определите потери в м
эк
(эквивалентных метрах) на
каждом компоненте в зависимости от его расположения.
3.
Проверьте, чтобы общая величина сопротивления была меньше или равной макси -
мально допустимой величине, указанной в таблице 5.
Таблица 5 – Диафрагмы для раздельных воздуховодов
Раздельные трубы
DIVABEL F
Максимально допустимая длина
60 м
экв
Используемая диафрагма
0–20 м
экв
Ø
43
20–45 м
экв
Ø
47
45–60 м
экв
Без диафрагмы
Для котлов типа С7 – недопустима эксплуатация чердака в качестве жилого помещения;
стабилизатор тяги и воздушный клапан должны устанавливаться в чердаке здания.
Для котлов типа С – недопустимо проникновение конденсата внутрь котла; максималь -
ная допустимая температура воздуха для горения 80°С; максимальное содержание СО
2
в воздухе для юрения 1,6%.
Для котлов типа С1 и СЗ – отверстия, выходящие в терминал, из отдельных каналов, долж -
ны умещаться в квадрат со стороной 50 см, при этом для СЗ расстояние между плоскостями
двух отверстий должно составлять 50 см.
Для котлов типа С4 – котлы этого типа с соединительными каналами пригодны только дпя
подкпючения к газоходу с естественной тягой.
Внимание:
категорически запрещается срывать пломбы завода изготовителя или сервис -
ного центра, в случаях повреждения пломбы – сервисный центр имеет право снять обо -
рудование с гарантии. Необходимо проводить ежегодное техническое обслуживание дпя
продления срока гарантии и вашей безопасности.
Таблица 6 – Принадлежности
Потери в м
экв
Приток
воздуха
Удаление продуктов
сгорания
Вертикаль-
ная
Горизон-
тальная
Ø
80
ТРУБА
0,5 м
0,5
0,5
1,0
1 м
1,0
1,0
2,0
2 м
2,0
2,0
4,0
КОЛЕНО
45°
1,2
2,2
45°
1,2
2,2
90°
2,0
3,0
90°
1,5
2,5
90° контрольная точка для
замеров
1,5
2,5
СТАКАН
с контрольной точкой для
замеров
0,2
0,2
для слива конденсата
–
3,0
ТРОЙНИК
со штуцером для слива
конденсата
–
7,0
ТЕРМИНАЛ
дпя притока воздуха
настенный
2,0
–
дпя удаления продуктов
сгорания настенный
с защитой от ветра
–
5,0
ДЫМОХОД
Раздельный для притока
воздуха/удаления продуктов
сгорания диам. 80/80
–
12,0
только для удаления
дымовых газов
Ø
80
–
4,0
Ø
100
СГОН
Ø
80–
Ø
100
0,0
0,0
Ø
100–
Ø
80
1,5
3,0
ТРУБА
1 м
0,4
0,4
0,8
КОЛЕНО
45°
1,0
0,6
90°
0,8
1,3
ТЕРМИНАЛ
дпя притока воздуха
настенный
1,5
–
Ø
60
ТРУБА
1 м
–
2,0
6,0
КОЛЕНО
90°
–
6,0
СГОН
80–60
–
8,0
ТЕРМИНАЛ
Для дымовой трубы,
настенный
–
7,0
ВНИМАНИЕ: УЧИТЫВАЙТЕ ДРУГИЕ ПОТЕРИ НАПОРА
ПРИНАДЛЕЖНОСТЕЙ
Ø
60, ИСПОЛЬЗУЙТЕ ИХ ТОЛЬКО ПРИ
НЕОБХОДИМОСТИ И НА ПОСЛЕДНЕМ ТРАКТЕ ДЫМОХОДА.
Подсоединение к коллективным дымоходам
рис. 12 – Примеры подсоединения к дымоходам (
=
Воздух /
= Дымовые газы)
Таблица 7 – Варианты исполнения
Тип
Наименование
C2X
Забор приточного воздуха и удаление дымовых газов через отдельные общие дымоходы,
но подвергающиеся одинаковым ветровым воздействиям
C4X
Забор приточного воздуха и удаление дымовых газов через общий дымоход
C8X
Удаление дымовых газов через отдельный или общий дымоход, забор приточного воздуха
через отверстие в стене.
B3X
Забор приточного воздуха из помещения установки аппарата через коаксиальный трубопро-
вод (включающий дымоотводящую трубу) и удаление дымовых газов через общий дымоход
с естественной тягой
ВНИМАНИЕ – В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА
ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ
Поэтому, если Вы хотите подсоединить котел DIVABEL F к коллективному дымоходу или к
отдельному дымоходу с естественной тягой, необходимым условием является, чтобы эти
дымоходы были спроектированы квалифицированными специалистами в соответствии
с действующими нормами и подходили для агрегатов с закрытой камерой сгорания, обору-
дованных вентилятором.
