DIVABEL
4
RU
Комнатный термостат
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОН-
ТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПОДАЧА НАПРЯЖЕНИЯ 230В НА КЛЕМЫ
КОМНАТНОГО ТЕРМОСТАТА ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ
ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подкпючении регуляторов комнатной температуры с повременной программой управ-
ления или таймера, не следует запитывать их через размыкающие контакты. В зависимости
от типа устройства питание должен подводиться напрямую от сети или от батареек.
Доступ к электрической кпемной панели
Сняв обшивку котла, можно получить доступ к электрической кпемной панели. Расположе-
ние кпем для различных подкпючений приводится также на электрической схеме на рис. 19.

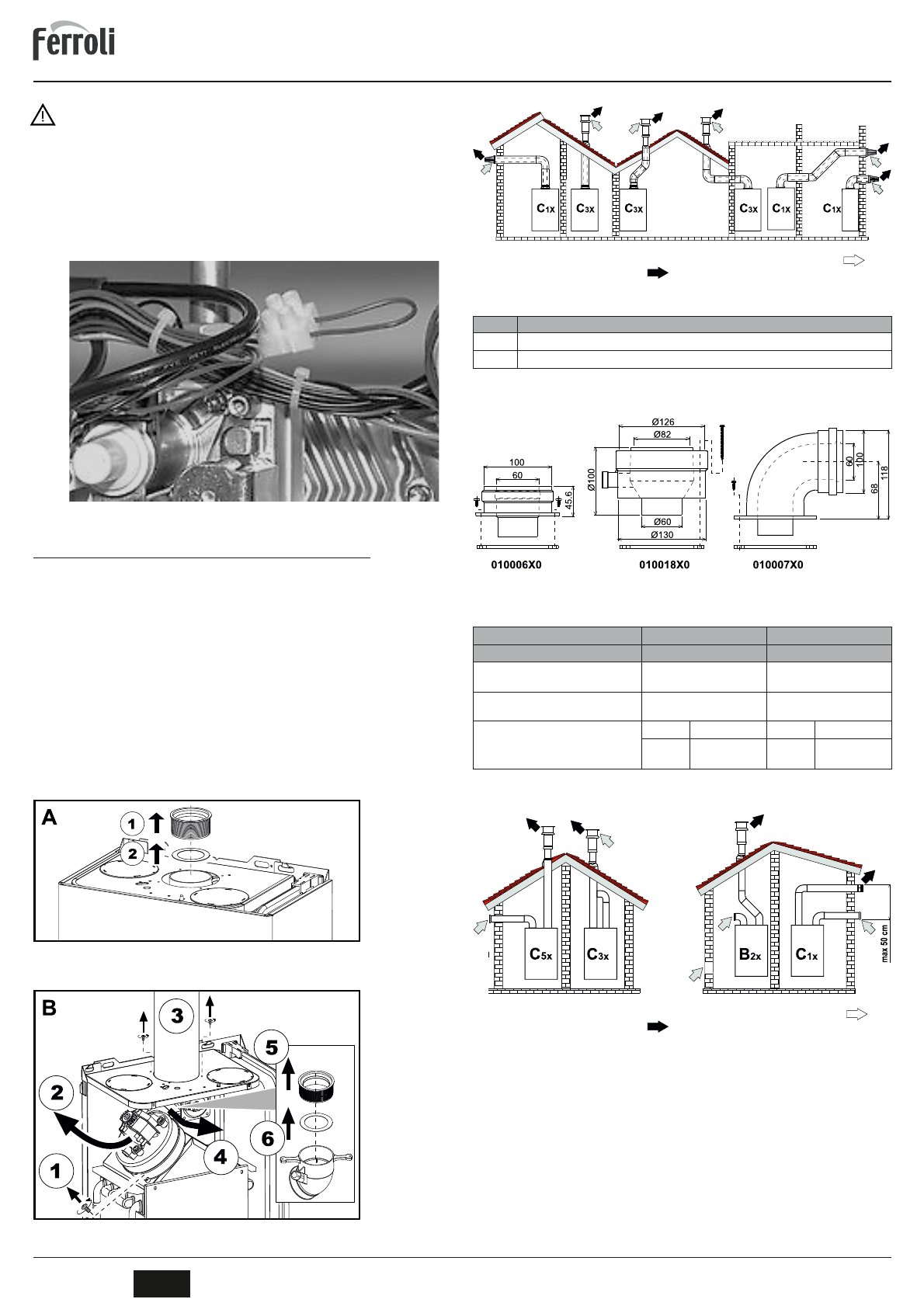

рис. 7 – Доступ к кпеммной панели
3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания
В – Замена, когда
котел и дымовые
трубопроводы
уже установлены
Подсоединение с помощью коаксиальных труб
рис. 8 – Примеры присоединения с помощью коаксиальных труб (
=
Воздух /
= Дымовые газы)
Таблица 2 – Варианты исполнения
Тип
Наименование
C1X
Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену
C3X
Вертикальные трубы для притока воздуха и удаления дымовых газов через крышу
Для коаксиального подсоединения установите на агрегате один из следующих соединитель-
ных элементов. Отверстия в стене для крепления котла следует выполнять в соответствии
с рисунком на обложке.
рис. 9 – Начальные элементы для коаксиальных воздуховодов
Таблица 3 – Диафрагмы для коаксиальных воздуховодов
Коаксиальный 60/100
Коаксиальный 80/125
Максимально дonycтимaя длина
5 м
10 м
Величина уменьшения
на каждое колено с углом 90
°
1 м
0,5 м
Величина уменьшения
на каждое колено с углом 45
°
0,5 м
0,25 м
Используемая диафрагма
0–2 м
Ø
43
0–3 м
Ø
43
2–5 м
Без диафраг-
мы
3–10 м
Без диафраг-
мы
Подсоединение с помощью раздельных труб
рис. 10 – Примеры присоединения с помощью коаксиальных труб (
=
Воздух /
= Дымовые газы)
А – Замена, когда
котел не уста -
новлен
Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход дымовых газов
присоединяются соответственно к системам аспирации и дымоудаления, которые должны
удовлетворять приведенным ниже требованиям. Данный аппарат сертифицирован для при -
менения со всеми конфигурациями воздуховодов Cny, указанными на табличке технических
данных. Тем не менее, возможно, что применение некоторых конфигураций ограничивается
или запрещается местными законами, нормами или правилами. Прежде чем приступать к
монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте их
строгое соблюдение. Кроме того, необходимо соблюдать действующие правила, касающи -
еся расположения оголовков воздуховодов на стене или крыше и минимальных расстояний
от окон, стен, других воздуховодов и т.д.
Диафрагмы
Для обеспечения работы котла модификации «F» необходимо установить диафрагмы, вхо-
дящие в поставку агрегата, согласно указаниям, приведенным далее в таблицах. Прове-
рить, что в котле находится диафрагма (в случае необходимости в ее использовании) и что
она правильно установлена.
