DIVABEL
3
RU

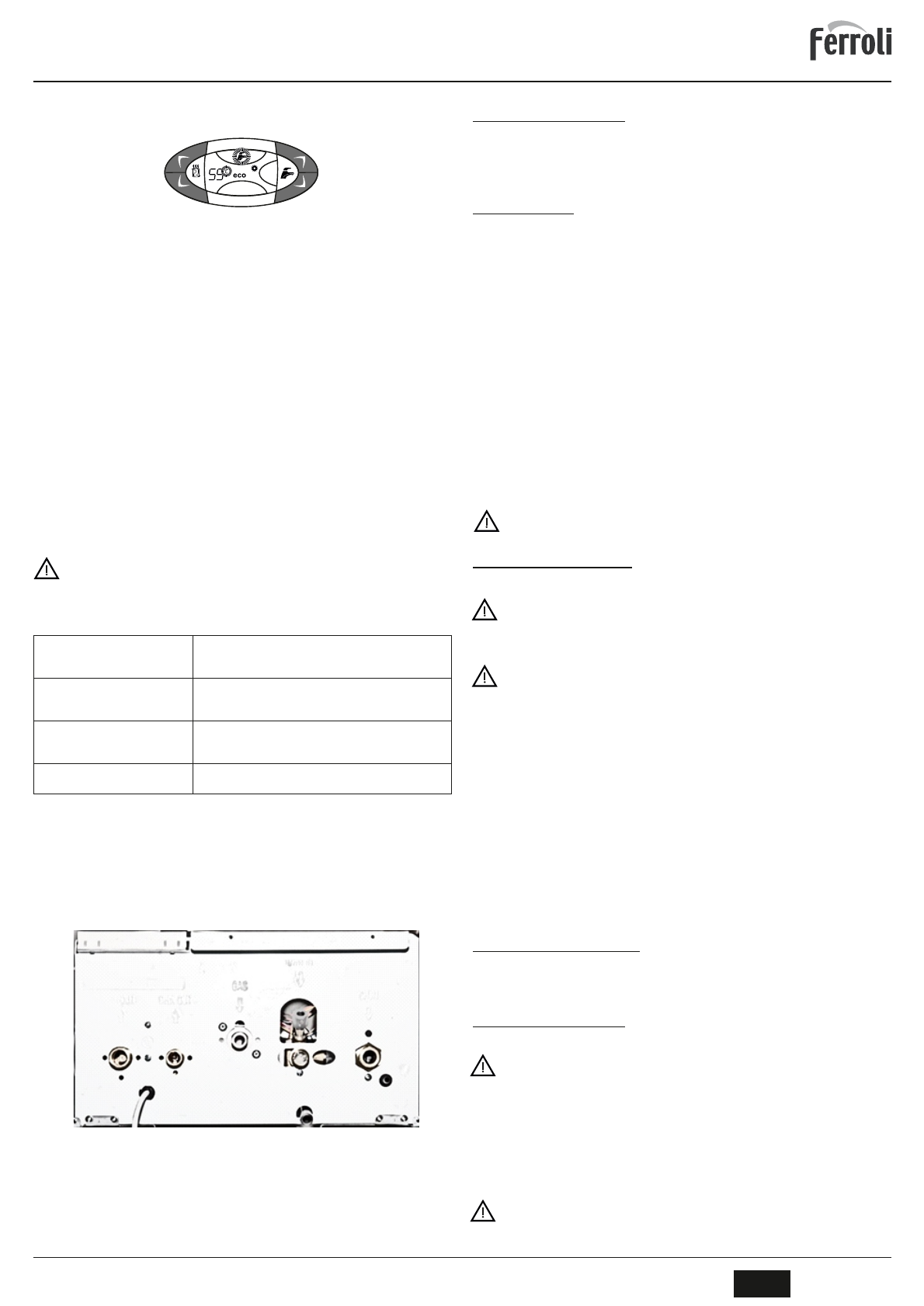

Регулировка температуры в системе горячего водоснабжения (ГВС)
С помощью кнопок системы ГВС (поз. 1 и 2 – рис. 1) можно изменить температуру воды
от минимальной 35°С до максимальной 55°С.
рис. 5
Регулировка температуры воздуха в помещении (с помощью опционного термостата
температуры в помещении)
Задайте с помощью комнатного термостата нужную температуру внутри помещения. При
отсутствии комнатного термостата котел обеспечивает поддержание в системе отопления
заданной температуры воды.
Регулировка температуры воздуха в помещении (с помощью опционного устройства
ДУ с таймером)
Задайте с помощью устройства ДУ с таймером нужную температуру внутри помещения.
Котел будет поддерживать температуру воды в системе, необходимую для обеспечения
в помещении заданной температуры воздуха. О том, что касается работы котла с устрой -
ством ДУ с таймером, см. соответствующую инструкцию на это устройство.
Режим "Comfort"
Пользователь имеет возможность включить режим
«Comfort»
– периодическое включение
горелки котла для предварительного нагрева первичного теплообменника с целью обеспе-
чения быстрого получения горячей воды ГВС после открытия любого крана горячей воды.
В режиме
«Eco»
предварительный нагрев первичного теплообменника не производится,
котел включается только по запросу на производство горячей воды.
Выбор режимов
«Eco»
или
«Comfort»
осуществляется нажатием кнопки
«Eco/Comfort»
(поз.7 – рис.1). В режиме
«Eco»
на дисплее отражается соответствующая надпись (поз.12 –
рис.1). В режиме
«Comfort»
надпись отсутствует.
Регулирование с дистанционного пульта управления с таймером
Если к котлу подключено устройство дистанционного управления с таймером
(опция), вышеописанные регулировки производятся в соответствии с указаниями,
приведенными в таблице 1.
Таблица 1
Реrулировка температуры
воды в системе отопления
Регулировку можно осуществлять как через меню
Пульта ДУ с таймером, так и с панели управления
котла.
Реrулировка температуры
в системе горячего водоснаб-
жения (ГВС)
Регулировку можно осуществлять как через меню
Пульта ДУ с таймером, так и с панели управления
котла.
Переключение режимов
«Лето»/ «Зима»
Режим «Лето» обпадает приоритетом над командой
на включение отопления, которая может поступить от
пульта ДУ с таймером.
Выбор режимов «Eco/
Comfort»
Выбор желаемого режима может осуществляться
только с панели управления котла.
Регулировка давления воды в системе
Давление в контуре отопления при заполнении холодного контура, считанное манометром
котла (поз. 16 – рис. 1), должно составлять приблизительно 1,2 бар. Если во время работы
давление воды в системе упадет до величины ниже минимально допустимой, котел будет
остановлен и на дисплее высветится ошибка F37. С помощью крана подпитки (поз. 1 –
рис. 6) довести давление до необходимого значения. По окончании операции всегда закры-
вайте кран подпитки.
рис. 6 – Кран заполнения котла
3. МОНТАЖ
3.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА КОТЛА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО СПЕЦИА -
ЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ КВАЛИФИКАЦИЮ, ПРИ
СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕЙ ИНСТРУКЦИИ УКАЗАНИЙ, ПРЕДПИСА -
НИЙ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И ПРА -
ВИЛ, И В СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
3.2 Место установки
Установка и эксплуатация модификации «С» котла допускается только в помещениях, обо-
рудованных постоянно действующей вентиляцией. Недостаточный приток воздуха, необхо -
димого для горения, будет препятствовать нормальной работе котла. Кроме того, продукты
сгорания, образующиеся в таких условиях, при попадании в помещение могут серьезно
угрожать здоровью и жизни находящихся там людей.
Камера сгорания котла модификации «F» герметично изолирована относительно помеще -
ния, что позволяет установить котел в любом помещении. Тем не менее помещение, в кото -
ром устанавливается котел, должно иметь достаточную вентиляцию для предотвращения
опасных ситуаций в случае хотя бы малых утечек газа. Согласно Директиве ЕЭС №2009/142
данная норма безопасности является обязательной для всех видов оборудования, работа-
ющего на газе, в том числе и для аппаратов с так называемой герметичной камерой.
В соответствии со стандартом EN 297/А6 котел модификации «F» может работать в частич-
но защищенном месте при температуре окружающего воздуха не ниже -5°С. Рекомендуется
установить котел под скатом крыши, на балконе или в укрытой от непогоды нише.
В любом случае в месте установки котла не должны находиться пыль, огнеопасные предме -
ты и материалы или едкие газы.
Котел предназначен для подвески на стену и поставляется в комплекте с подвесным крон-
штейном. Прикрепите кронштейн к стене при соблюдении размеров, приведенных на ри -
сунке на обложке руководства, и подвесьте на него котел. По специальному заказу может
быть поставлен металлический шаблон для наметки на стене точек просвеления крепежных
отверстий. При установке на стене должно быть обеспечено прочное и надежное крепление
котла.
Если аппарат устанавливается среди мебели или боком к стене, следует предусмот -
реть свободное пространство, необходимое для демонтажа кожуха и выполнения
обычных работ по техобслуживанию.
3.3 Гидравлические соединения
Предупреждения
Сливное отверстие предохранительного кпапана должно быть соединено с ворон -
кой или се сливной трубой во избежание излияния воды на пол в случае повышения
давления в отопительном контуре. В противном случае изготовитель котла не несет
никакой ответственности за затопление помещения при срабатывании предохрани -
тельного кпапана.
Прежде чем приступать к подкпючению котла к системе газоснабжения, удостоверь -
тесь, что котел настроен для работы на имеющемся виде газа и тщательно прочисти -
те все трубы системы
Выполните подкпючения к соответствующим штуцерам согласно чертежу (рис. 16, стр. 8)
и в соответствии с символами, имеющимися на самом агрегате.
Прим.: аппарат оснащен внутренним байпасом системы отопления.
Характеристики воды для системы отопления
В случае, если жесткость воды превышает 25°F (1°F=10 ппм СаСО
3
), используемая вода
должна быть надлежащим образом подготовлена, чтобы предотвращать образование на -
кипи в котле. Процесс обработки воды не должен доводить ее жесткость ниже значения
15°F (Постановление Президента 236/88 по использованию воды для потребления чело -
века).
Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы
Использование жидких антифризов, добавок и ингибиторов разрешается в случае необхо -
димости только и искпючительно, если их изготовитель дает гарантию, подтверждающую,
что его продукция отвечает данному виду использования и не причинит вреда теплообмен-
нику котла и другим комплектующим и,мли материалам, использованным в конструкции
котла и системы. Запрещается использовать жидкие антифризы, добавки и ингибиторы,
не предназначенные специально для применения в тепловых установках и несовместимые
с материалами, использованными в конструкции котла и системы отопления.
3.4 Присоединение к газопроводу
Газовую магистраль следует подкпючать к ссответствующей точке (см. рисунок на обложке)
при ссблюдении действующих норм, с помощью жесткой металлической трубы или
бесшовного гибкого шланга из нержавеющей стали. Между газовой магистралью и котлом
следует установить газовый вентиль. Проверьте герметичность всех газовых соединений.
3.5 Электрические соединения
Предупреждения
Аппарат должен быть подключен к надежной системе заземления, выполненной в соответствии
с действующими нормами техники безопасности. Эффективность контура заземления и его со -
ответствие нормам должны быть проверены квалифицированным персоналом. Изготовитель не
несет никакой ответственности за ущерб, могущий быть причиненным отсутствием заземления
аппарата.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шну-
ром «Y» с вилкой. Подключение к электрической сети должно быть выполнено в виде отдельной
розетки. На участке между котлом и источником электрического питания должен быть установлен
защитный автомат с током срабатывания 6А. При выполнении электрических соединений важно
соблюсти полярность (ФАЗА: коричневый провод / НЕЙТРАЛЬ: синий провод / ЗЕМЛЯ: желто-зе-
леный провод.
Пользователю запрещается самостоятельно производить замену кабеля питания. В случае по -
вреждения кабеля выключите аппарат и обращайтесь к квалифицированному персоналу для
его замены. В случае замены электрического кабеля, используйте исключительно кабель типа
«HAR H05 VV-F» Зх0,75 мм
2
с наружным диаметром не более 8 мм.
