7
лочкой из нержавеющей стали (8), рабочий датчик температуры теплоносителя (7),
аварийный термовыключатель с самовозвратом (25), датчик-преобразователь давле-
ния (9) и автоматический воздухоотводчик (5). Кронштейны, фиксирующие экспан-
зомат, кроме того несут панель (22), на которой установлены автоматический в ы-
ключатель с характеристикой B (20), служащий для подключения вводного силового
кабеля, хомут для его фиксации, электромагнитный контактор(23), контролирующий
подачу электрического напряжения по силовым проводам, соединяющим его с пла-
той силовых реле(24), определяющей состав включенных ТЭНов в соответствии с
сигналами, поступающими от платы управления (21).

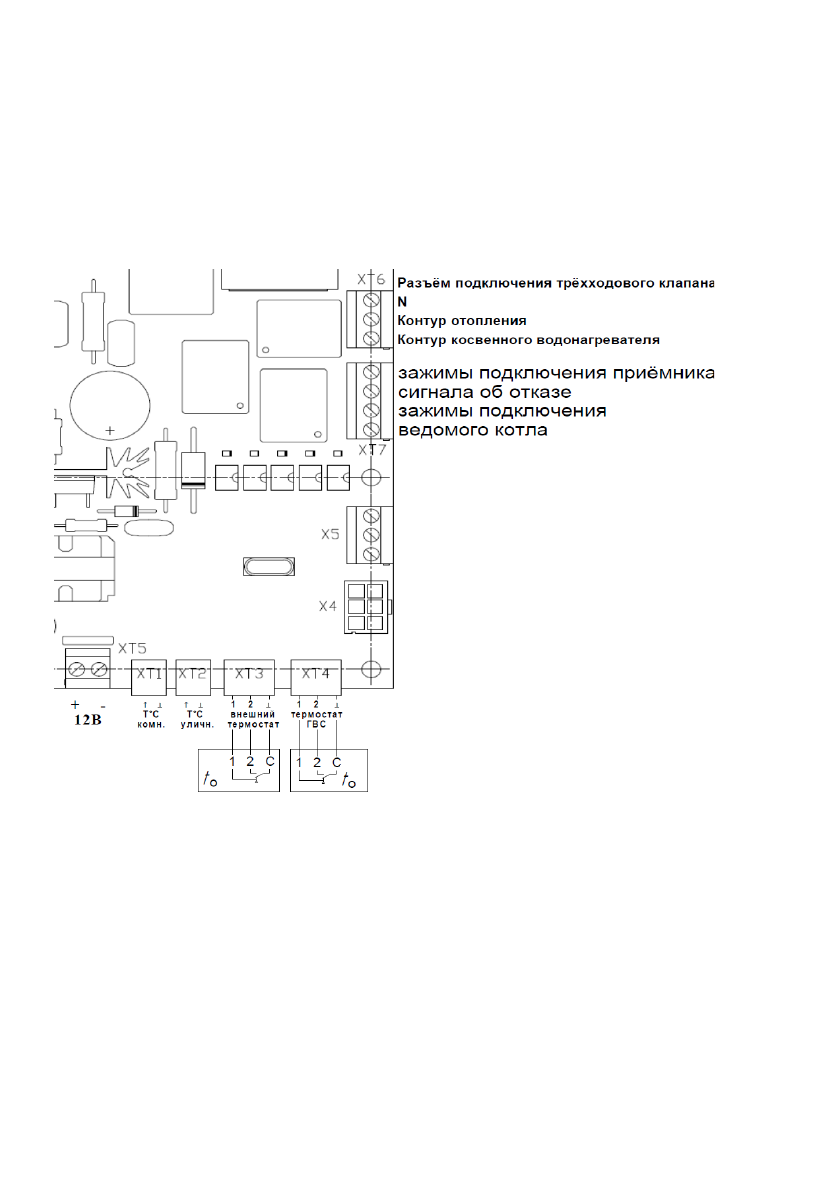

Рисунок 4.
Расположение на плате управления разъѐмов для подключения
внешних устройств.
4.5
Плата управления содержит винтовые зажимы для подключения как
датчиков температуры воздуха, входящих в комплект прибора, так и других внешних
устройств. Для удобства, часть наиболее часто используемых зажимов являются
съѐмными и, после подключения с помощью отвѐртки (входящей в комплект) соот-
ветствующих проводников, вставляются обратно в плату. Расположение разъѐмов
для подключения к прибору внешних устройств показано на рис. 4.
Разъѐмы ХТ1- ХТ4
представляют собой винтовые зажимы, для винтов ко-
торых целесообразно применять отвертку, имеющуюся в комплекте, отсоединяемые
от платы, предназначены для следующих устройств:
Содержание
- 4 Технические данные; Прибор относится к низкотемпературным котлам с максимальной; Номинальная мощность; По степени защиты от поражения электрическим током прибор со-
- 7 Внешний вид прибора представлен на рис. 1.; Внешний вид прибора.; Для подключения прибора и ремонтно-профилактических работ не-; Рисунок 2
- 8 Вид прибора со снятым кожухом показан на рисунке 3.; Рисунок 3; Прибор состоит из: задней панели (18) с установленным на ней зажимом
- 9 Расположение на плате управления разъѐмов для подключения; Плата управления содержит винтовые зажимы для подключения как
- 11 На рис. 5 отражены основные элементы блока управления:; Рисунок 5; Дисплей может находиться в одном из трех информационных режи-
- 13 Окна временных графиков показаны на рис. 9, 10; Графики динамики уличной и комнатной температур воздуха.; Требования безопасности; щей отметкой в разделе ―Отметка о проведенных работах‖.
- 14 Подготовка к работе; Монтаж и подключение
- 16 Закладная деталь для крепления прибора.; Подключение прибора к электрической сети производится в соот-
- 17 Схема подключения прибора изображена на рис. 12.; ЭВАН EXPERT; ЭВАН EXPERT; Схема подключения ЭВАН EXPERT.
- 18 согласно ПУЭ и ППБ; Заполнение отопительной системы.; Порядок работы; Характеристика режимов работы:
- 20 Структура и содержание меню установок.
- 22 «Т0С погоды» - температурный параметр определяющий кривую; Установка температурных параметров
- 27 Окончание работы; Техническое обслуживание; Техническое обслуживание и ремонтные работы производить при от-
- 28 Схема обслуживания насоса.; Срок службы прибора, установленный изготовителем, 5 лет от даты; Правила хранения и транспортирования; Хранить прибор необходимо в помещениях с естественной вентиля-
- 29 Гарантийный срок эксплуатации прибора - 24 месяца от даты под-
