9

 4.6

На рис. 5 отражены основные элементы блока управления:

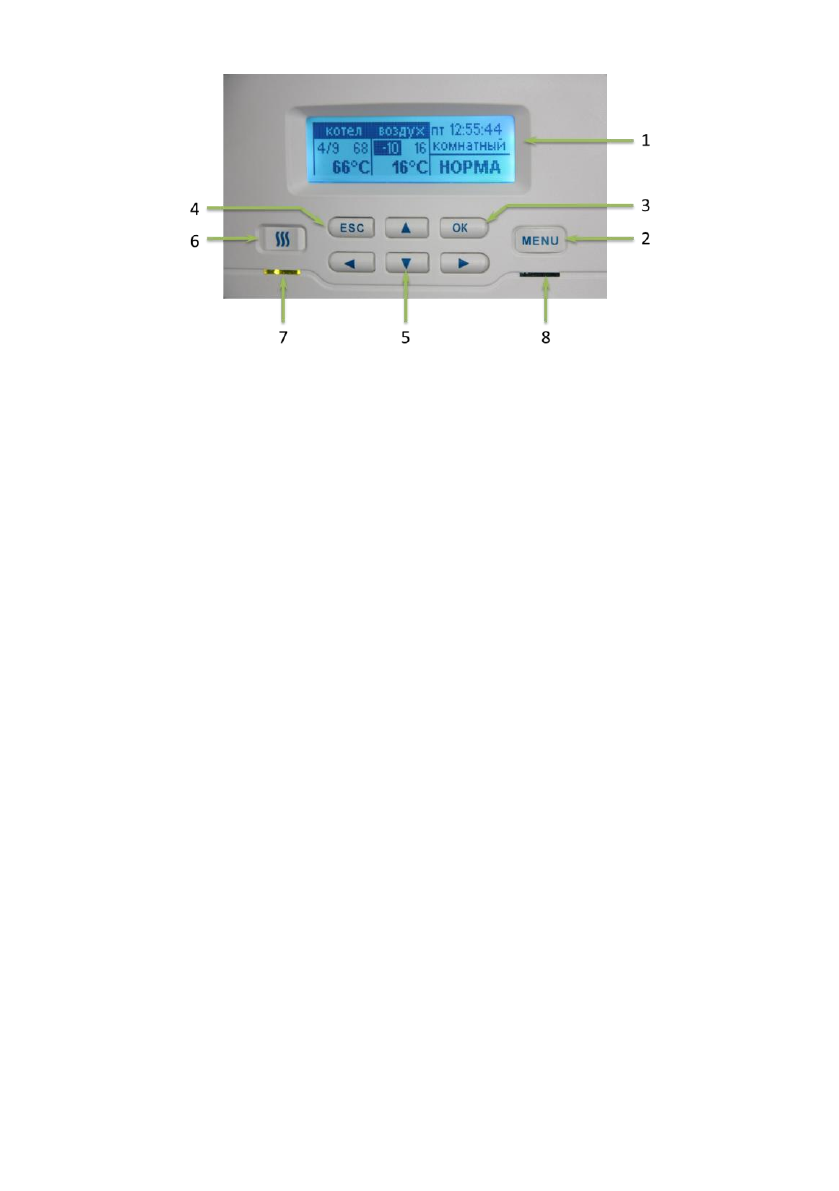

Рисунок 5

Блок управления. Начальный вид - Главное окно.

1  Дисплей.  Осуществляет  индикацию  текущих  параметров,  настроек  и  режимов  устройства,  в
т.ч. и аварийных.
2 Клавиша перехода  в основное меню «MENU». При нажатии осуществляется вызов основно-
го  меню,  либо  осуществляется  переход  из  основного  меню  (или  подменю)  в  режим  главного
окна. В режиме настройки недельных графиков (см. ниже) осуществляет выбор режима темпе-
ратуры из числа предустановленных(Ткомф/Тэкон).
3  Клавиша  выбора  «ОК».  В  режиме  навигации  по  меню  осуществляет  переход  в  соответствующее
подменю подсвеченное курсором. В режиме редактирования числовых значений, а также при выборе
режима при нажатии осуществляется запись введенного числового значения или выбранного режима.
4  Клавиша отмены  «ESC».  Осуществляет  переход на  уровень  выше  из  текущего  подменю или
режима без сохранения данных, если они были изменены без последующего нажатия клавиши
«ОК». При нажатии в режиме главного окна осуществляет переход в главное меню (аналогич-
но нажатию клавиши «MENU»).
5 Клавиши навигации и редактирования  «◄»,  «►»,  «▼»,  «▲» Клавиши  «◄»,  «►» осуществ-
ляют  переключение  между  главным  окном,  окном  состояния  и  окном  графиков.  В  режиме
настройки  недельных  графиков  температур  (см.  ниже)  перемещает  курсор  по  горизонтальной
оси времени. Клавиши  «▼»,  «▲» осуществляют навигацию в соответствующем меню (подме-
ню)  вертикально  перемещая  курсор.  В  режиме  окна  графиков  осуществляет  переключение
между  различными  графиками.  Также  при  помощи    данных  клавиш  производится  установка
числового значения путем инкремента или декремента отображаемого на дисплее значения.
6  Клавиша  включения  нагрева  «∫∫∫».  Включает  электромагнитный  контактор,  подающий  на-
пряжения на входные контакты силовых реле.
7 Индикатор режима нагрева.
8 Аварийный индикатор.

 4.7

Структура режимов дисплея блока управления.

 4.7.1

Дисплей может находиться  в одном из трех информационных режи-

мов  и  в  режиме  меню  установок.  В  информационных  режимах  –  главное  окно,  окно
состояния,  окно  отображения  временных  графиков  -  отображаются  текущие  пара-
метры устройства, режим его работы, состояния периферийных блоков и сигналов, а
также временные графики изменения параметров. В меню установок осуществляется
установка  режимов  работы  устройства,  а  также  ввод  соответствующих  параметров
этих режимов.
