23
7.4.5.3
«6.Сброс инф. о энергопотр» - обнуляет данные об энергопотреб-
лении.
7.4.6
Сервисное меню.
«6.Сервисное меню» позволяет осуществить проверку работоспособности
управляющих органов устройства в ручном режиме и включает 6 подпунктов (см.
рис. 20).

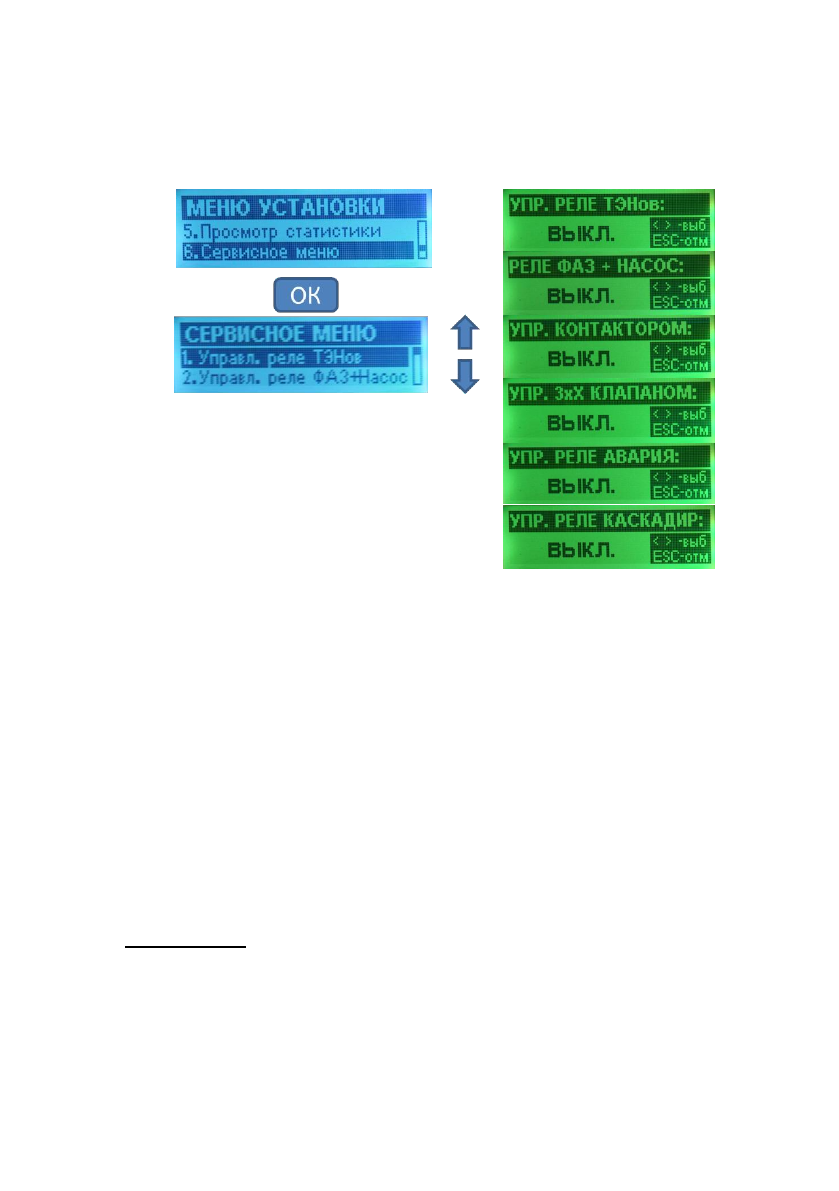

Рисунок 20. Сервисное меню.
7.4.6.1
«1. Управл. реле ТЭНов» - включает/выключает каждое из девяти
реле управляющих включением ступеней мощности. При этом тепловыделяющие
элементы – ТЭНы – не подключаются к сети, поскольку отключен главный контак-
тор.
7.4.6.2
«2.Управл. реле ФАЗ+Насос» - включает/выключает реле управляю-
щие подключением соответствующей фазы к насосу. Насос также включается в работу.
7.4.6.3
«3.Управл. контактором» - включает/выключает главный контак-
тор.
7.4.6.4
«4.Управл. 3хХ клапаном» - включает/выключает реле включения
трехходового клапана.
7.4.6.5
«5.Управл. реле авария» - включает/выключает реле контакта ава-
рийной ситуации.
7.4.6.6
«6. Управл. реле каскадир» - включает/выключает реле управляю-
щее каскадным включением.
Примечание:
поскольку данный сервисный режим управляет устройством
вне заданных алгоритмов нормальной работы, нагрев отключается и дисплей под-
свечивается зеленым цветом.
