10

 4.7.2

Переключение  между  информационными  окнами  осуществляется  с

помощью  клавиш  «◄»,  «►».  Переход  в  режим  меню  установок  осуществляется  с
помощью клавиши «MENU».

 4.7.3

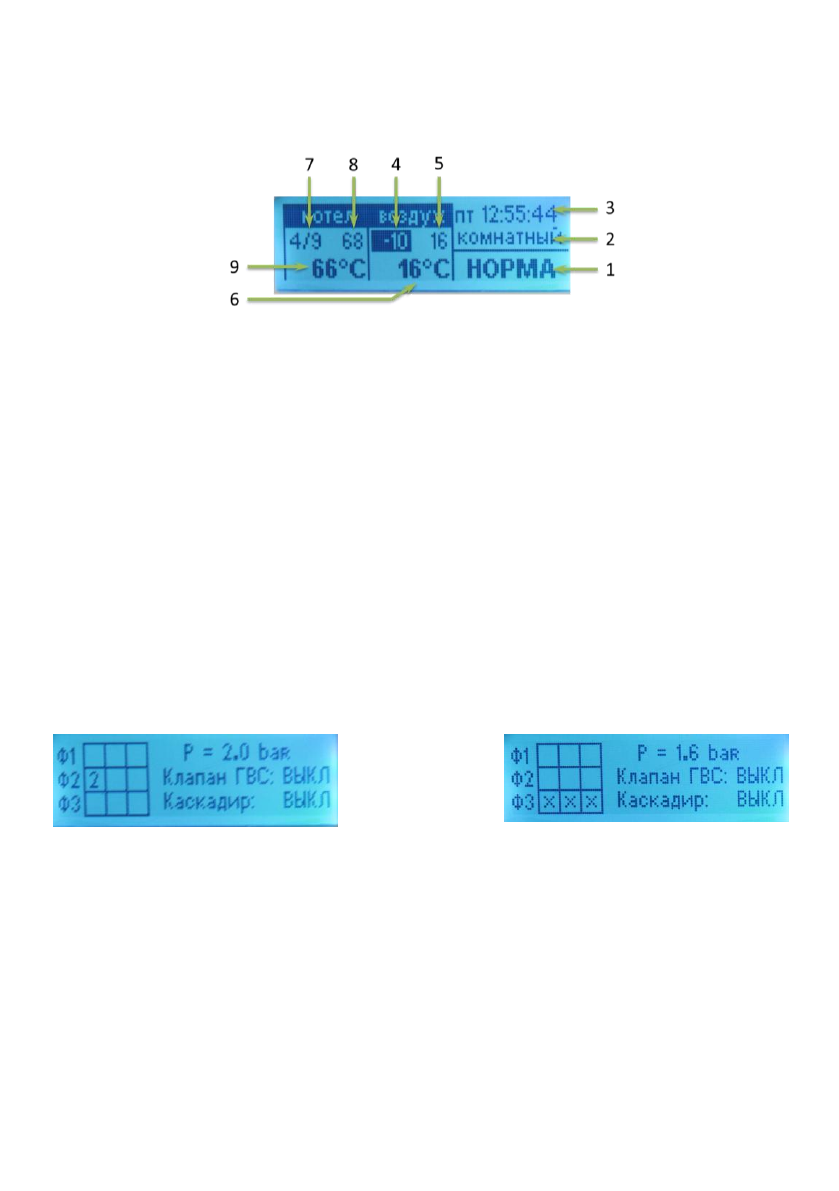

Описание  информации  на  дисплее  в  режиме  главного  окна  в  соот-

ветствие с рис. 6:

Рисунок 6

Информация главного окна

1  -  Отображение  текущего  состояния.  Может  принимать  одно  из  следующих  знач е-
ний: «ОТКЛ», «НОРМА»
2  -  Текущий  режим  работы.  Может  принимать  одно  из  следующих  девяти  значений:

«комнатный»

,

«теплый пол»

,

«водонагрев»

,

«выключен»

,

«выхдн день»

,

«рабоч

день»

,

«эконом»

,

«вечеринка»

,

«недельный»

3 - Текущее время и день недели в формате «дн ЧЧ:ММ:СС»
4 - Текущие показания уличного датчика температуры (если подключен)
5 - Текущие показания комнатного датчика температуры(если подключен)
6  -  Заданная  температура  (температура  уставки)  воздуха  в  комнате  (в  соответству ю-
щем режиме поддержания температуры комнаты)
7  -  Индикатор  количества  ступеней  мощности.  Формат  отображения:  «число  рабо-
тающих ступеней/разрешенное число ступеней»
8 - Текущие показания датчика температуры теплоносителя
9 - Заданная температура (температура уставки) теплоносителя

 4.7.4

Пример окна состояния приведен на рис. 7.

Рисунок 7

Рисунок 8

Окно состояния

Окно состояния при пропадании

третьей фазы.

Окно  состояния  отображает  количество  включенных  в  текущий  момент

ступеней мощности, их порядковые номера и распределение по фазам (Ф1, Ф2 и Ф3)
питающей  сети.  Кроме  этого,  выводится  текущее  значение  статического  давления  в
котле, а также состояние клапана ГВС и реле каскадирования (ВКЛ/ВЫКЛ).

При отсутствии напряжения на какой либо фазе, состояния ступеней отме-

чаются символом «Х», как это показано на рисунке 8.
