6
Сборка изделия после подключения или обслуживания состоит из установки
и монтажа панели лицевой к кожуху при помощи самонарезающих винтов, подклю-
чения кабеля к блоку управления и его последующей установки в окно с небольшим
усилием.
Возможна поставка блока управления в собственной транспортной упаковке.
В этом случае, после подключения прибора к системе отопления и электроснабже-
ния, перед установкой в окно, блок управления следует извлечь из транспортной
упаковки.
4.4

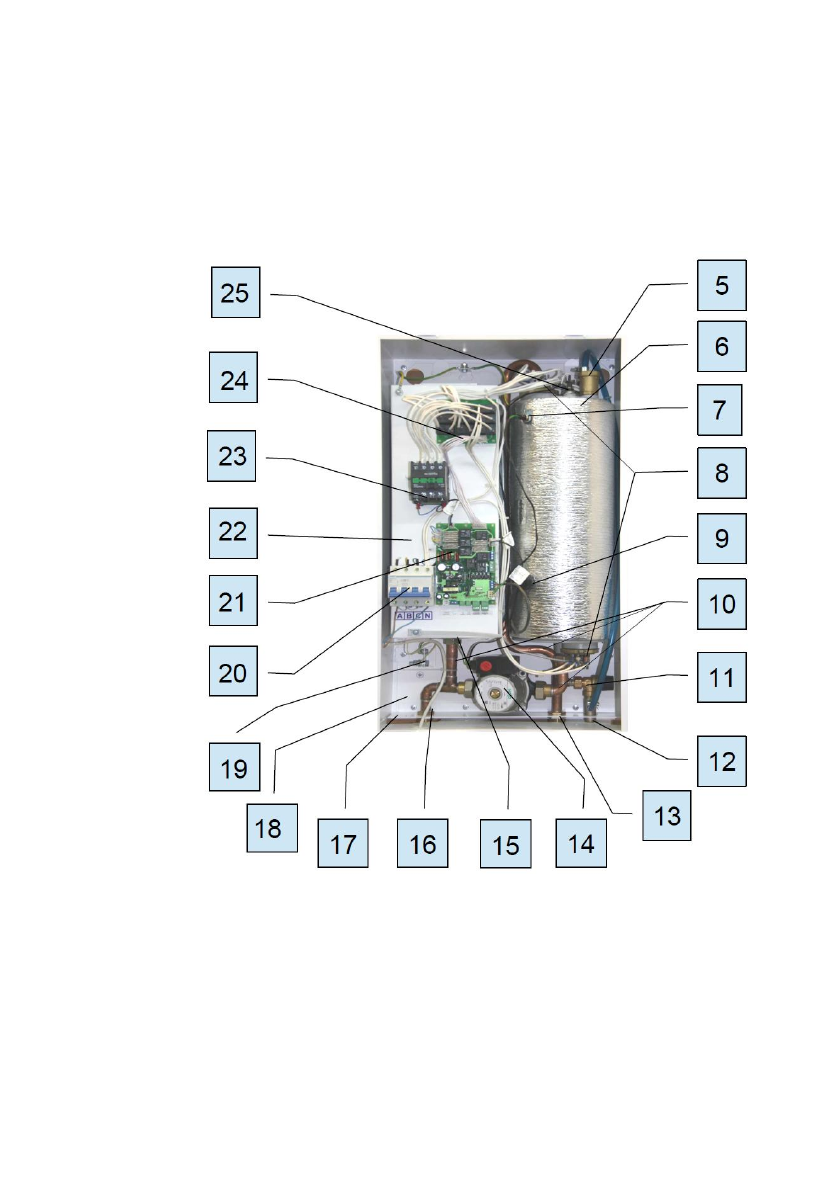

Вид прибора со снятым кожухом показан на рисунке 3.
Рисунок 3
Прибор ЭВАН EXPERT со снятой лицевой панелью
Прибор состоит из: задней панели (18) с установленным на ней зажимом
заземления (19) для подключения пользователя, котлом в теплоизоляции (6), пневмо-
гидроаккумулятором (экспанзоматом) (15), зафиксированным кронштейнами, уголь-
ником (17), на котором зафиксированы входной (16) и выходной (13) патрубки с на-
ружной резьбой G3/4, а также патрубок аварийного клапана (12) с наружной резьбой
G1/2. Патрубки соединены с котлом, экспанзоматом, циркуляционным насосом (14)
и аварийным клапаном (11) трубопроводами (10). Котел имеет 3 блока ТЭН с обо-
Содержание
- 4 Технические данные; Прибор относится к низкотемпературным котлам с максимальной; Номинальная мощность; По степени защиты от поражения электрическим током прибор со-
- 7 Внешний вид прибора представлен на рис. 1.; Внешний вид прибора.; Для подключения прибора и ремонтно-профилактических работ не-; Рисунок 2
- 8 Вид прибора со снятым кожухом показан на рисунке 3.; Рисунок 3; Прибор состоит из: задней панели (18) с установленным на ней зажимом
- 9 Расположение на плате управления разъѐмов для подключения; Плата управления содержит винтовые зажимы для подключения как
- 11 На рис. 5 отражены основные элементы блока управления:; Рисунок 5; Дисплей может находиться в одном из трех информационных режи-
- 13 Окна временных графиков показаны на рис. 9, 10; Графики динамики уличной и комнатной температур воздуха.; Требования безопасности; щей отметкой в разделе ―Отметка о проведенных работах‖.
- 14 Подготовка к работе; Монтаж и подключение
- 16 Закладная деталь для крепления прибора.; Подключение прибора к электрической сети производится в соот-
- 17 Схема подключения прибора изображена на рис. 12.; ЭВАН EXPERT; ЭВАН EXPERT; Схема подключения ЭВАН EXPERT.
- 18 согласно ПУЭ и ППБ; Заполнение отопительной системы.; Порядок работы; Характеристика режимов работы:
- 20 Структура и содержание меню установок.
- 22 «Т0С погоды» - температурный параметр определяющий кривую; Установка температурных параметров
- 27 Окончание работы; Техническое обслуживание; Техническое обслуживание и ремонтные работы производить при от-
- 28 Схема обслуживания насоса.; Срок службы прибора, установленный изготовителем, 5 лет от даты; Правила хранения и транспортирования; Хранить прибор необходимо в помещениях с естественной вентиля-
- 29 Гарантийный срок эксплуатации прибора - 24 месяца от даты под-
