Внешний вид прибора представлен на рис. 1.

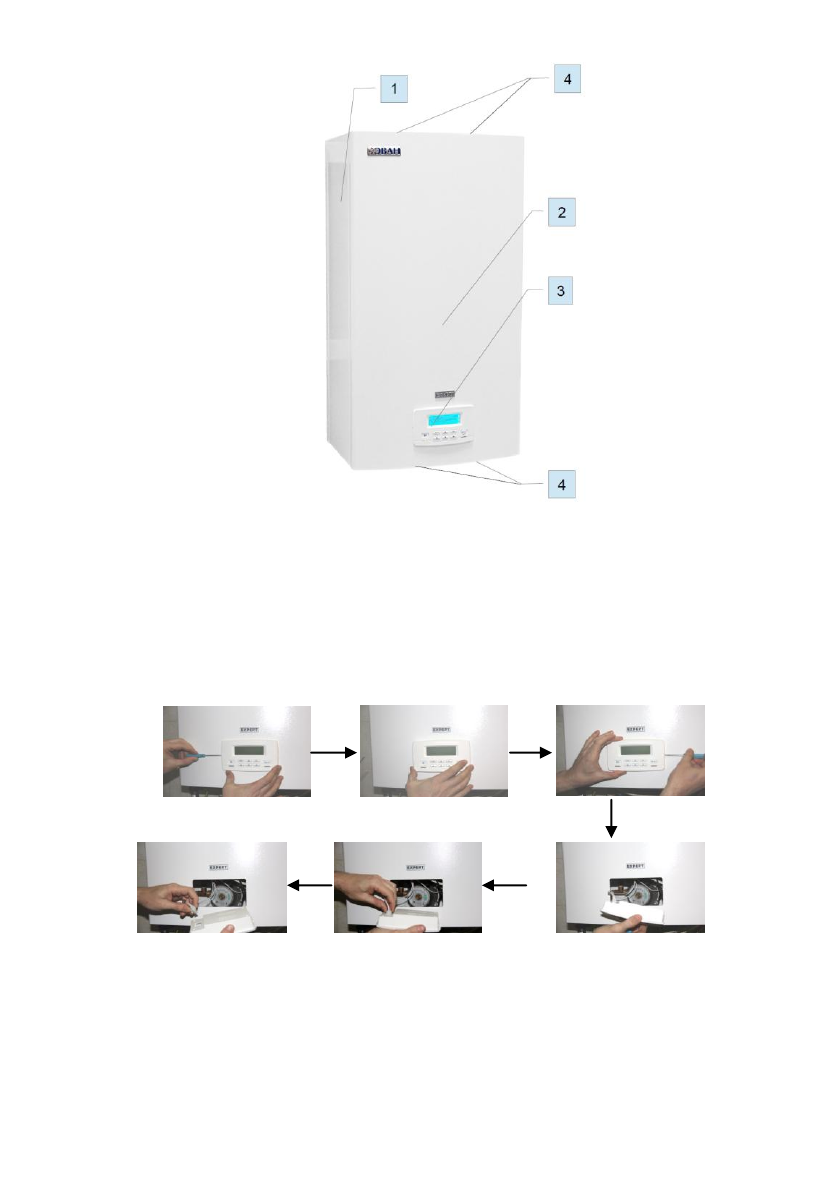

Рисунок 1.

Внешний вид прибора.

1 — кожух, 2 - панель лицевая, 3 —блок управления, 4 —винты самонарезаю-

щие

 4.3

Для  подключения  прибора  и  ремонтно-профилактических  работ  не-

обходимо  снять  панель  лицевую  (2)  с  кожуха  (1).  Для  этого  необходимо  предвари-
тельно  снять  блок  управления  (3).  Порядок  отсоединения  блока  управления  показан
на рис. 2.

Рисунок 2

Порядок извлечения блока управления.

Для  этого  с  помощью  шлицевой  отвертки  следует  отжать  защѐлки,  выдви-

нуть блок управления из окна и, нажав на фиксатор разъема соединительного кабеля,
отсоединить его от блока управления. После этого отвернуть самонарезающие винты
(4) с верхней и нижней поверхностей панели лицевой (2) и снять еѐ с кожуха (1).
