GELIOS

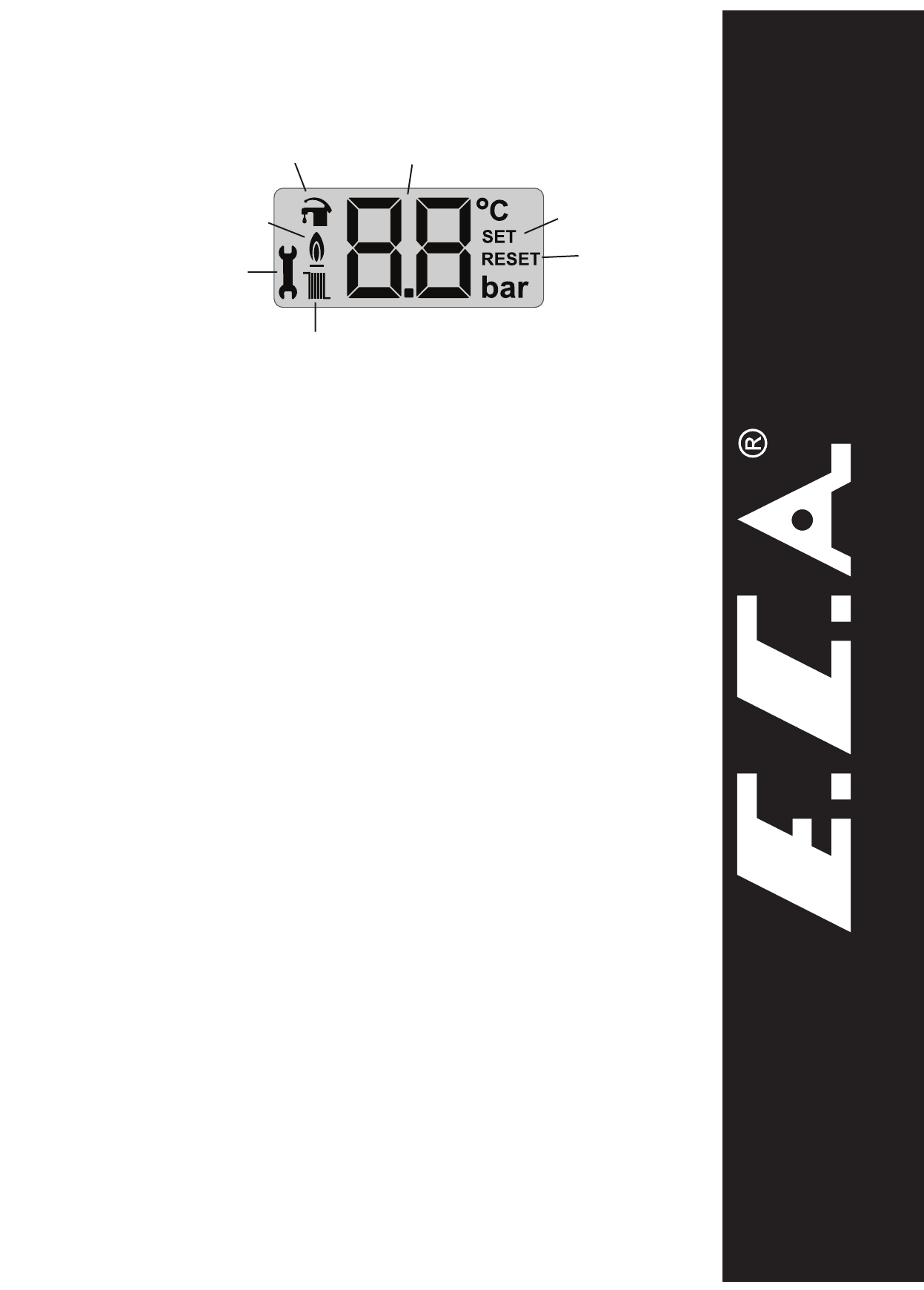

Рис. 3. Дисплей панели управления.
1. Индикация работы горелки.
2. Индикация работы в режиме ГВС.
3. Параметр меню «выбор».
4. Неисправность.
5. «Reset» («Сброс»).
6. Индикация давления в системе отопления.
7. Индикация работы в режиме отопления горячей санитарной воды.
8. Индикация температуры теплоносителя, код ошибки.
2.3. Порядок работы котла
Запуск котла происходит в режиме отопления (ОВ) или в режиме горячего водоснабже-
ния (ГВС). Сначала на блок управления приходит сигнал от датчика температуры ОВ или
от датчика протока ГВС. Если оба сигнала приходят одновременно, то в приоритете будет
сигнал датчика протока ГВС. Далее запускается циркуляционный насос, затем вентилятор и
после этого открывается газовый клапан и на горелку поступает газ. Далее с трансформатора
розжига, установленного на плате, на электрод розжига подается напряжение, образуется
искра и происходит розжиг.
Режим отопления (ОВ)
Котел начинает работать в режиме отопления (ОВ) после поступления на блок управления
команды от датчика температуры ОВ (поз.) или от комнатного термостата (дополнительная
опция). О поступлении такой команды предупреждает индикация работы в режиме ото-
пления (поз. 7 – рис. 3). На дисплее (поз. 6 – рис. 3) высвечивается текущая температура
теплоносителя, подаваемого в систему отопления. В этом режиме циркуляционный насос
прокачивает теплоноситель через систему отопления (через батареи). В режиме отопления
на дисплее высвечивается текущая температура теплоносителя подаваемого в систему ото-
пления.
Режим горячего водоснабжения (ГВС)
Котел начинает работать в режиме ГВС после поступления на блок управления команды
от датчика протока, который срабатывает когда открывается кран горячего водоснабжения.
1
2
3
7
6
8
5
4
Содержание
- 4 Указания общего характера
- 7 Подключите котел к сети электропитания 220В/50 Г ц.
- 8 Регулировка температуры воды в системе отопления; необходимую температуру теплоносителя от 40 до 80 °C.; Регулировка температуры в системе горячего водоснабжения (ГВС)
- 9 Погодозависимая автоматика.; ОВ; Регулировка давления воды в системе отопления.
- 12 рый возник по причине отсутствия заземления котла.
- 14 7 поставляется в комплекте с докумен-
- 15 Тип Наименование
- 16 Модель
- 17 мое расстоян ие от огнеопасных материалов или их изоляцию от них; Тип
- 19 Еженедельное обслуживание (для пользователей)
- 21 Код; По
- 22 Код Ошибка Возможная причина
- 23 Газ не поступает на
- 26 Демонтаж котла производится только специализированным пред-
- 27 Клапан предохранительный
- 29 мбар; дюйм
- 30 A – природный газ
- 32 ОПИСАНИЕ ПЛАТЫ УПРАВЛЕНИЯ КОТЛОМ GELIUS
- 33 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ УЗЛОВ КОТЛА; Рис. 2 Газовый клапан
- 34 регулятора давления к камере сгорания.; Принцип работы газового клапана; Рис. 3 Внутреннее устройство клапана
- 35 Диагностика неисправностей газового клапана; запорных катушек газового клапана: R; метр, переключенный на измерение постоянного тока. Прибор подклю-; от параметров электропитания
- 36 Розжиг; между электродами розжига.; Контроль горения; горелка работала в штатном режиме.; Основные причины возникновения ошибок контроля пламени; управления. Обрыв высоковольтного провода.
- 37 В процессе работы вентилятор создает максимальное разреже-; и трубка Вентури
- 38 Алгоритм работы насоса зависит от текущего режима работы котла.; Режимы отопления и горячего водоснабжения; горячего водоснабжения.; Режим горячего водоснабжения; теплоносителю и препятствует «схлопыванию» воздушной полости.
- 39 Рис. 8 Диаграмма температурного расширения воды в % при ее
- 40 Все давления в формулах измеряются в абсолютных единицах!
- 41 Определяем потребный полный объем расширительного бака; Перед заполнением системы, антифриз необходимо разбавить водой; смеси антифриза и воды K
- 42 Датчик минимального давления в системе отопления
- 43 Рис. 12 Рабочий диапазон датчика температуры теплоносителя; В том случае если температура датчика опустится ниже 5-ти °С, автома-
- 44 Возможны два сценария:
- 48 EMAS MAKINA SANAYl A.S. Organize Sanayi Bolgesi; Представительство в России:
