40

GELIOS

2. Определяется объем расширения: V

расш

., (л) − объем жидкости, вытесняемый из системы при

ее нагреве от 10° С до средней температуры системы.

V

расш

.=V

сист

x

 K

расш

, где:

V

сист.

 - объем теплоносителя в системе отопления;

K

расш.

- коэффициент расширения теплоносителя;

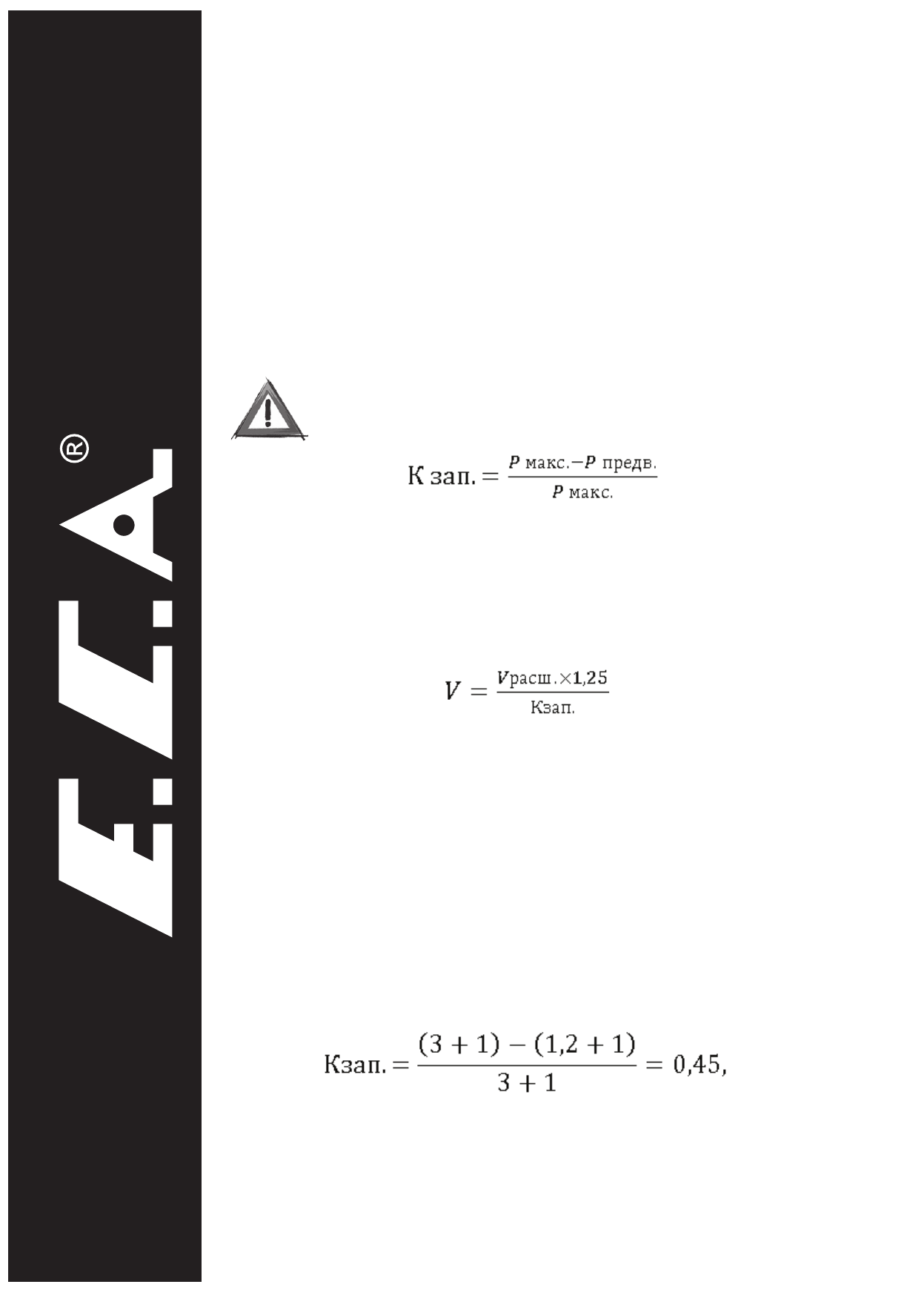

3. Определяется коэффициент заполнения бака (коэффициент эффективности) K

зап.

 при заданных

условиях работы, показывающий максимальный объем жидкости (в процентах от полного

объема расширительного бака), который может вместить расширительный бак.

Обратите внимание!

Все давления в формулах измеряются в абсолютных единицах!

       ,где:

К

зап.

- коэфиициент заполнения расширительного бака;

P

предв.

- предварительное давление в системе отопления (1,2 бар);

P

 макс.

- максимальное давление в системе отопления (настройка предохранительного клапана, (3

бар));

4. Определяется потребный полный объем расширительного бака: V, (л); вводится коэффициент

запаса 1,25.

            , где:

V

расш .

- объем жидкости, вытесняемый из системы при ее нагреве от 10° С до средней температуры

системы;

K

зап.

- коэфиициент заполнения расширительного бака;

Пример:

Объем системы отопления составляет 100л, в качестве теплоносителя залита вода, температура

подачи 80 °С, температура обратной воды 60 °С.    Необходимо рассчитать объем расширительного

бака.
1. Определяется коэффициент расширения теплоносителя. Средняя температура системы:

(80+60)/2=70 °С, на основании таблицы 2, K

расш.

= 2,25%.

2. Определяется объем расширения.

V

расш.

 = 100*2,25/100 =2,25 л

3. Определяем коэффициент заполнения бака.

где

1 - атмосферное давление
