4.3. Подсоединение с помощью раздельных труб.

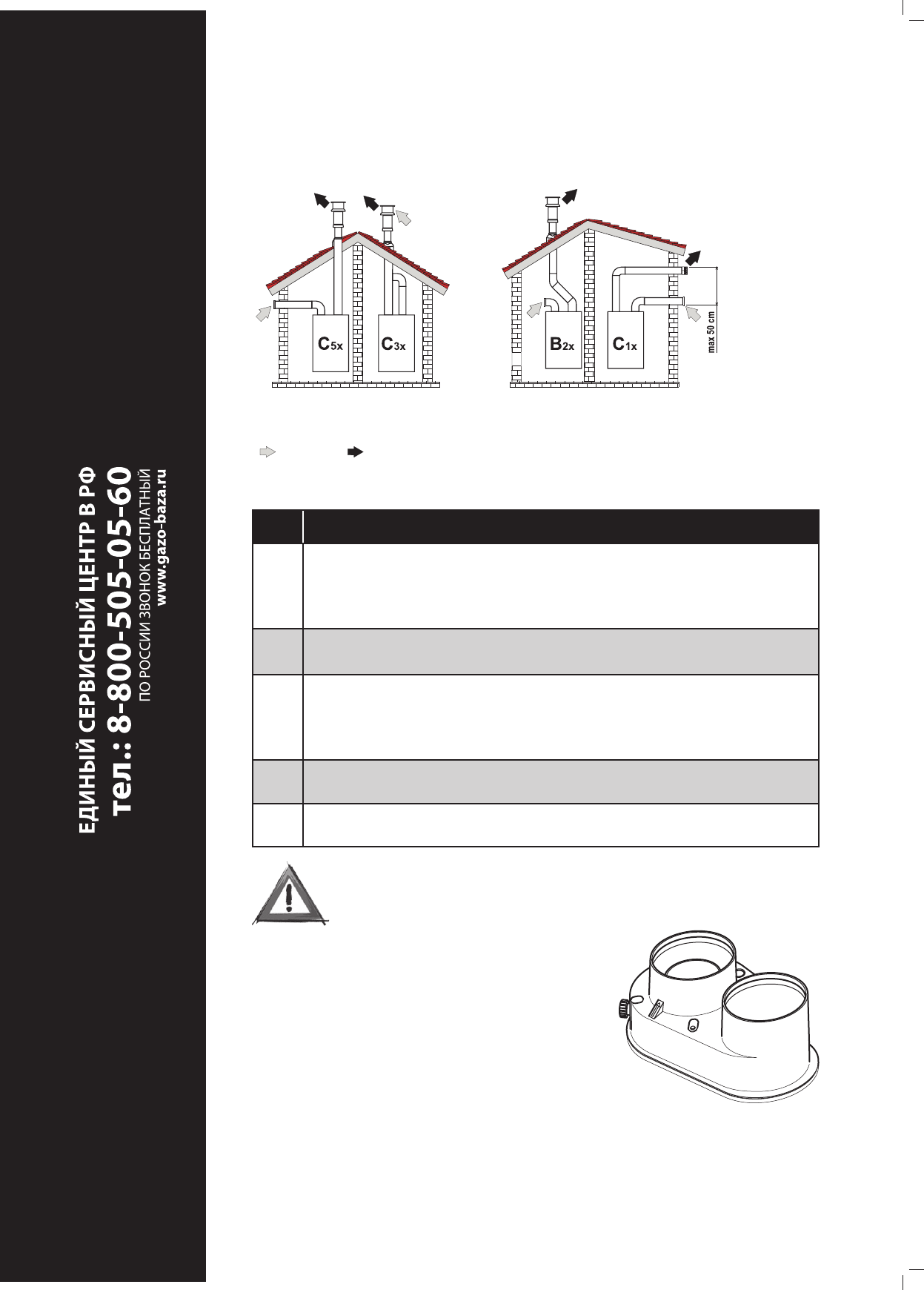

Рис. 11. Примеры присоединения с помощью раздельных труб
( = Воздух / = Дымовые газы)
Таблица. 1. Варианты исполнения.
Тип Наименование
C
1X
Горизонтальные трубы для притока воздуха и удаления дымовых газов через
стену. Оголовки для удаления дымовых газов и притока воздуха должны быть
коаксиального типа или установлены на небольшом расстоянии друг от друга (не
более 50 см), чтобы они подвергались одинаковым ветровым воздействиям.
C
3X
Вертикальные трубы для притока воздуха и удаления дымовых газов через кры-
шу. Оголовки для удаления дымовых газов и притока воздуха как для типа C
12
.
C
5X
Горизонтальные или вертикальные трубы для удаления дымовых газов и при-
тока воздуха с оголовками, расположенными в местах с разным давлением. От-
верстия для удаления дымовых газов и притока воздуха не должны находиться
на противоположных стенах.
C
6X
Отдельные системы притока воздуха и удаления дымовых газов, выполненные
из труб одобренного типа (согласно стандарту EN 1856/1).
B
2X
Забор приточного воздуха из помещения, где установлен аппарат, и удаление
дымовых газов через стену или крышу.
В помещении установки котла должна быть предусмотрена эффек-
тивная система вентиляции.
Для подсоединения с помощью раздельных
труб на котел необходимо установить пере-
ходник с коаксиальной системы дымоудале-
ния Ø 60/100 мм на раздельную – Ø 80/80 мм
(«штаны»).
Рис. 12. Переходник с коаксиальной системы
дымоудаления Ø 60/100 мм на раздельную Ø 80/80 мм
