34

GELIOS

Газовый клапан включает в себя следующие элементы: две запорные катушки, модулятор

расхода газа, регулятор давления, отверстие для подсоединения пилотной горелки, входной

фильтр и фильтр пилотной горелки, штуцеры для контроля давления, штуцер для подключения

регулятора давления к камере сгорания.

1.2 Принцип работы газового клапана

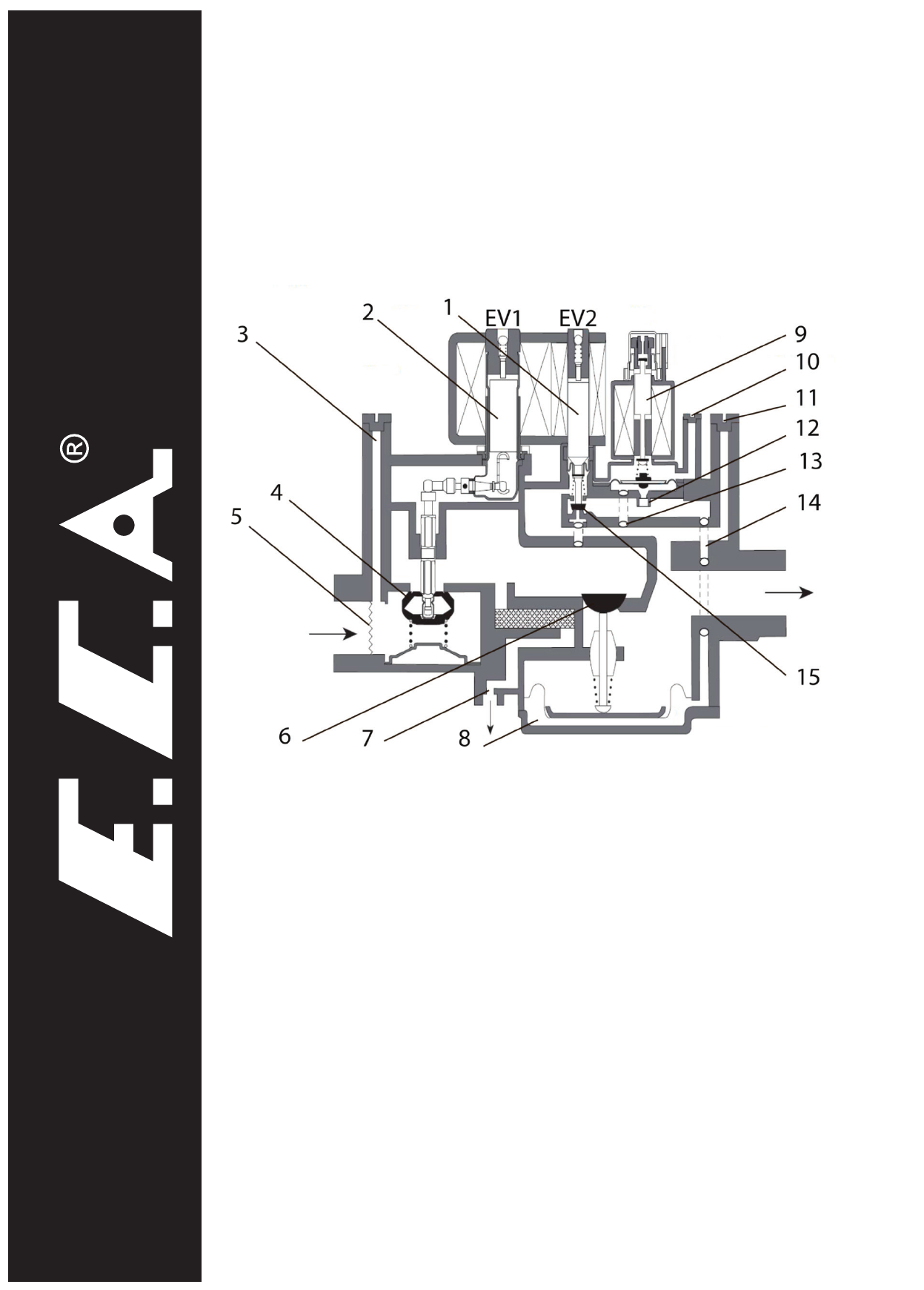

Рис. 3 Внутреннее устройство клапана

Газовый клапан SIT Sigma 845 снабжен двумя запорными и одним модуляционным клапаном.

Управление открытием клапанов происходит при помощи подачи электропитания на

электромагнитные катушки. Сначала электропитание подается на запорную катушку EV1, но

при этом подача газа заблокирована. При подаче питания на катушку EV2, открывается клапан

(15) и поток газа попадает в полость (12), под мембрану электрического модулятора (9). Далее,

по перепускному каналу (14) газ попадает в полость (8), под главной мембраной. Давление под

мембраной возрастает, и открывается главный клапан (6).

В случае, когда давление возрастает, мембрана эклектического модулятора (9) приподнимается,

давление в полости (8) уменьшается, вследствие этого, прикрывается главный клапан (6).

В случае, когда давление падает, мембрана модулятора (9) прикрывается, давление в полости

(8) увеличивается, вследствие этого, приоткрывается главный клапан.

В случае, когда прекращается электро- или газоснабжение, пружины, встроенные в блок

автоматики, мгновенно (<1 секунды) закрывают клапан, прекращая подачу газа на горелку.
