44
GELIOS
5.4. Датчик температуры горячей воды
Для слежения за температурой горячей хозяйственной воды котел снабжен датчиком температуры
NTC типа (Negative Temperature Coefficient). Принцип работы датчика хоз. воды ничем не отличается
от работы датчика температуры теплоносителя см. пункт 5.3.
Диапазон регулировки горячей воды составляет 35 - 64 °С, в
случае если температура горячей воды превысит значение
71 °С, произойдет аварийное отключение котла.
Возможны два сценария:
1. Котел находится в летнем режиме, горелка отключилась
по истечении часа работы в режиме ГВС. Для того, чтобы
возобновить подачу горячей воды необходимо закрыть и
снова открыть кран водоразбора.
2. Котел находится в зимнем режиме, по истечении часа работы в режиме ГВС, котел переключится
в режим отопления и продолжит свою работу. Для того, чтобы возобновить подачу горячей воды
необходимо закрыть и снова открыть кран горячей воды.
6. Сервисное меню котла
6.1. Вход в сервисное меню
Для входа в сервисное меню необходимо установить регуляторы температуры теплоносителя и
горячей воды (Рис.1 поз. 1 и 2) на максимальные значения. Затем, повернуть регулятор режимов
работы котла (Рис.1 поз. 3) из положения “OFF” в положение “Зима” 3 раза. После этого на дисплее
высветится параметр “P01”. Для перехода к параметру “P02” поверните регулятор режимов из
положения “OFF” в положение “Зима” 4-й раз. Для перехода к каждому следующему параметру
вращайте регулятор из положения “OFF” в положение “Зима”.
6.2.Просмотр текущего значения параметра
Для просмотра значения параметра отведите регулятор из положения “Зима” в положение “OFF” и
удерживайте в течение 5-ти секунд. На дисплее высветится текущее значение параметра (до тех
пор, пока регулятор находится в положении “OFF” значение параметра изменить невозможно).
6.3. Изменение значения параметра
Войдите в сервисное меню (см. пункт 6.1.). Выберите значение, которое необходимо изменить
(см. пункт 6.2.).
Регулятор находится в положении “OFF” и через 5 секунд на дисплее высветилось текущее значение
параметра. Переведите регулятор режимов в положение “Зима”. Измените значение регулятором
температуры горячей воды (?). Для сохранения настройки снова поверните регулятор режимов
в положение “OFF” и подождите 5 секунд. Если все сделано правильно, на дисплее высветится
следующий по счету параметр.

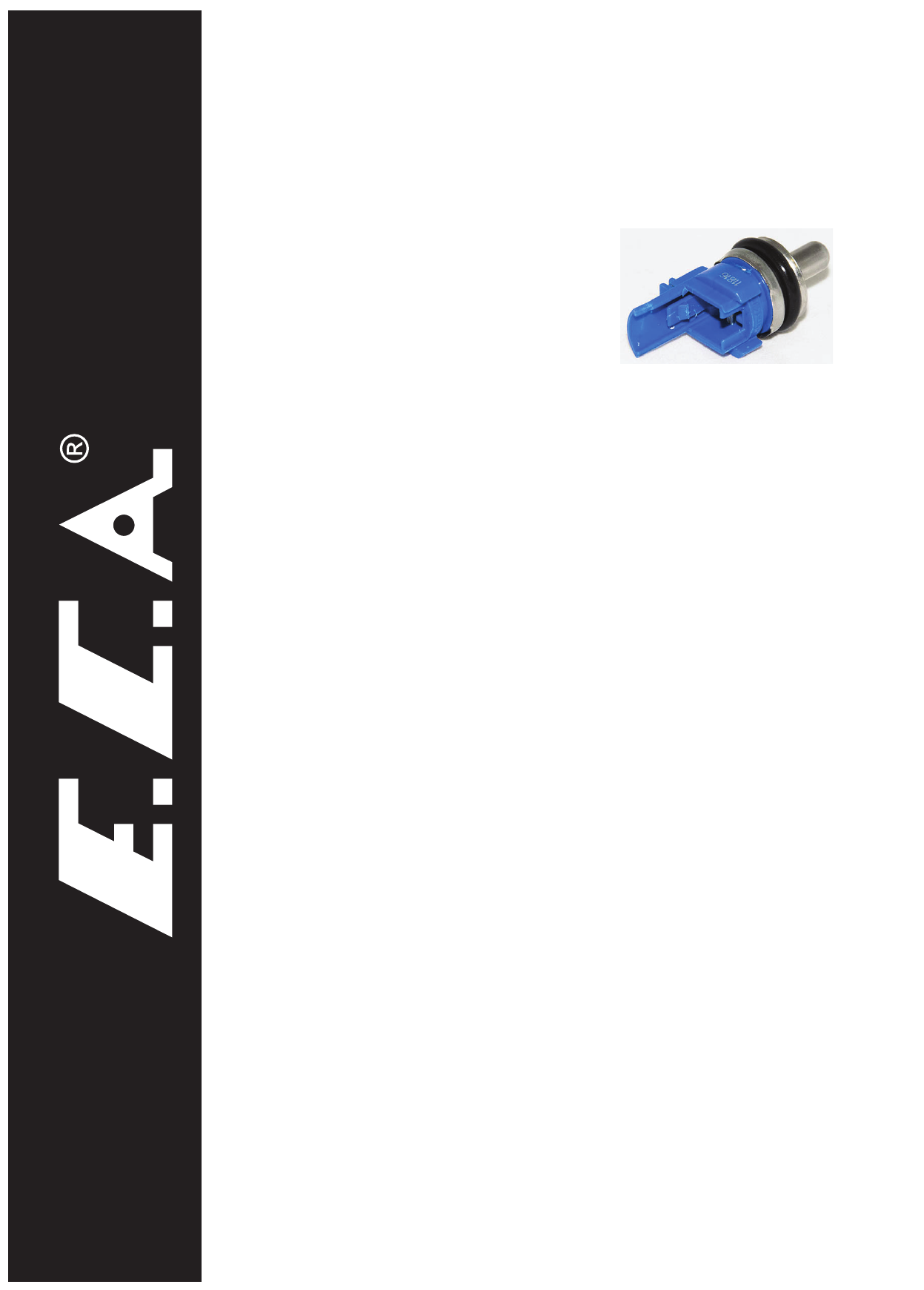

Рис. 13 Датчик температуры
горячей воды
